首页  >  产品百科  >  123-83-314-41-001101

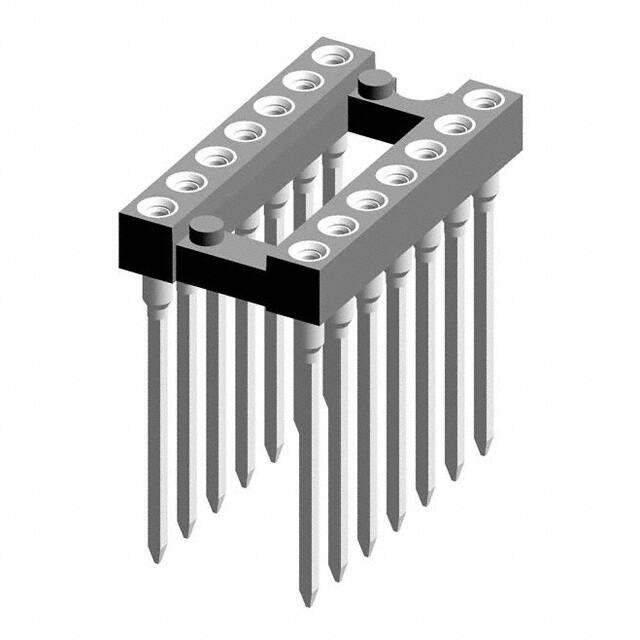

123-83-314-41-001101

产品分类: 用于IC/晶体管的插座
厂牌: PRECI-DIP
产品描述: Conn DIP Socket SKT 14 POS 2.54mm Wire Wrap ST Thru-Hole Box
供应商型号: 123-83-314-41-001101-ND
供应商: Digi-Key
标准整包数: 1
PRECI-DIP 用于IC/晶体管的插座 123-83-314-41-001101

123-83-314-41-001101概述


    产品简介


    产品名称: DIL Sockets 系列 12X
    产品类型: 插针座
    主要功能: 用于通过2.54mm间距连接插针,适用于线绕连接技术。
    应用领域: 主要应用于电信、数据处理、控制和电源应用等领域,适合高可靠性和高性能需求的场合。

    技术参数


    - 绝缘体材料: 黑色玻璃填充聚酯(PCT-GF30-FR)
    - 阻燃等级: UL 94V-O
    - 套筒材料: 铜锌合金(CuZn36Pb3, C36000)
    - 接触夹(四指型): 铍铜(C17200)
    - 接受针直径范围: 0.40至0.56mm
    - 插入力: 2牛顿(典型值)
    - 拔出力: 1牛顿(典型值,镀层钢针直径为0.43mm)
    - 机械寿命: 最少100次循环
    - 额定电流: 1安培
    - 接触电阻: 最大10毫欧
    - 介电强度: 最小1000伏(交流有效值)

    产品特点和优势


    - 耐高温和高湿环境: 能够承受从-55°C到+125°C的极端温度变化,并且能够在高达90%的湿度环境中稳定工作。
    - 高可靠性: 经过多种环境测试,如冷热冲击、振动测试和腐蚀测试等,确保其在恶劣条件下的长期稳定运行。
    - Solderless设计: 采用免焊结构,确保线绕终端在绝缘体内的稳固性,可以承受扭矩工具的作用力。
    - 多样的接头选项: 支持多种镀层选择,如镀锡和镀金,以满足不同应用的需求。

    应用案例和使用建议


    应用场景:
    - 在复杂的电路板上安装多个插针座,以实现高效的数据传输和信号控制。
    - 用于高密度布局的电路板设计,能够显著减少空间占用。
    使用建议:
    - 安装时需确保插入针与插针座孔径精确匹配,避免插入力过大导致损坏。
    - 使用推荐的焊接工艺,保证插针座与PCB之间的良好连接。
    - 遵循制造商的指导,选择合适的镀层类型以适应特定的应用环境。

    兼容性和支持


    兼容性:
    - 该产品适用于所有符合2.54mm间距标准的电路板和组件,可广泛应用于各类电信、数据处理、控制和电源系统。
    - 可与其他品牌的相同规格产品互换使用,但具体应用需考虑连接的电气特性是否一致。
    支持:
    - PRECI-DIP SA 提供详尽的技术文档和售后支持,包括产品选型指南、安装手册和常见问题解答。
    - 如需进一步技术支持,可通过电话、电子邮件或官方网站联系厂商的专业团队。

    常见问题与解决方案


    1. 问题: 插入和拔出力过大
    - 解决方案: 确保所用针直径在规格范围内,调整安装角度和力度,检查是否有异物阻碍。
    2. 问题: 插针座与电路板连接不稳定
    - 解决方案: 确认焊接质量,使用推荐的焊接温度和时间,检查PCB上的孔径和镀层厚度。
    3. 问题: 插针座发生断裂
    - 解决方案: 避免在未固定的情况下用力操作,确保正确安装和固定,定期进行检查和维护。

    总结和推荐


    综合评估:
    DIL Sockets 系列 12X 是一款高品质、多功能的电子元器件,适用于各种高可靠性要求的应用场景。它具备优秀的电气性能和机械稳定性,能在严苛的环境条件下保持长久的工作寿命。
    推荐使用:
    对于需要高可靠性的电信、数据处理和控制系统的设计者,强烈推荐选用这款插针座。它不仅具备出色的性能表现,还提供全面的技术支持和服务保障,是一款值得信赖的产品。

123-83-314-41-001101参数

参数
长*宽*高 17.7mm(长度)*10.1mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

123-83-314-41-001101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

123-83-314-41-001101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 用于IC/晶体管的插座 PRECI-DIP 123-83-314-41-001101 123-83-314-41-001101数据手册

123-83-314-41-001101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.9592 ¥ 25.0052
30+ $ 2.244 ¥ 18.7793
120+ $ 2.0347 ¥ 17.0277
510+ $ 1.8372 ¥ 15.3748
1020+ $ 1.7495 ¥ 14.6413
5010+ $ 1.5638 ¥ 13.0874
库存: 23
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 25
