10-2513-11H

产品分类: 用于IC/晶体管的插座
厂牌: ARIES ELECTRONICS
产品描述:
供应商型号: 10-2513-11H
供应商: 国内现货
标准整包数: 25

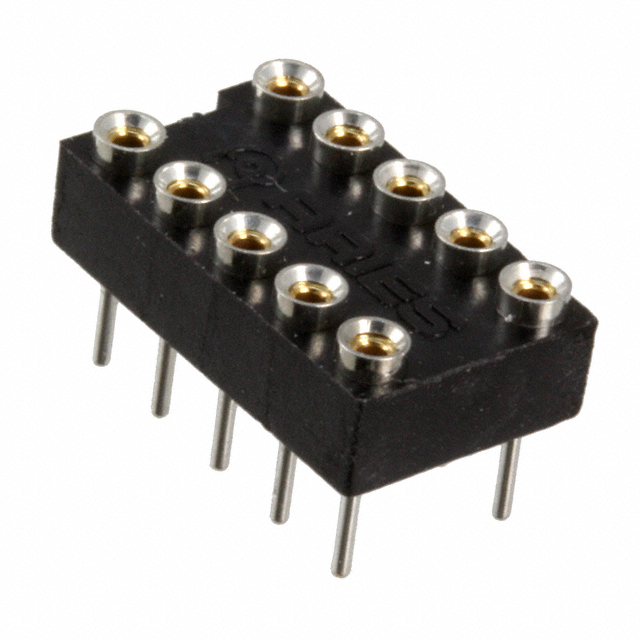

ARIES ELECTRONICS 用于IC/晶体管的插座 10-2513-11H

10-2513-11H概述


    产品简介


    本手册所描述的产品是Series 513 Lo-PRO®file Socket,它是一种具有独特设计的插座,适用于各种高可靠性连接需求的应用场合。这种插座采用嵌套式接触设计(collet contacts),配备焊锡针尾,适用于多种尺寸和镀层选项。此外,它还提供了不同类型的插针以满足不同的需求,比如用于线圈缠绕的插针可以参见数据单12012。

    技术参数


    - 外壳材料: 黄铜 360 1/2 硬度 (UNS C36000, ASTM B16/B16M-05)
    - 壳体镀层:
    - 最低10µm(0.25µm)金镀层 (MIL-G-45204)
    - 或者最低200µm(5.08µm)铅锡合金镀层 (ASTM B545)
    - 或者最低200µm(5.08µm)锡镀层 (ASTM B545 Type 1)
    - 以上镀层需覆盖至少100µm(2.54µm)镍基底层 (SAE AMS-QQ-N-290B)
    - 接触材料: 铍铜 (UNS C17200, ASTM B194-08)
    - 接触镀层:
    - 最低200µm(5.08µm)铅锡合金镀层 (ASTM B545)
    - 或者最低200µm(5.08µm)锡镀层 (ASTM B545 Type 1)
    - 或者最低10µm(0.25µm)金镀层 (MIL-G-45204) 覆盖至少50µm(1.27µm)镍基底层 (SAE AMS-QQ-N-290B)
    - 额定电流: 3安培
    - 插入力: 180克/针 (基于直径为0.018英寸[0.46毫米]的测试导线)
    - 拔出力: 90克/针 (基于直径为0.018英寸[0.46毫米]的测试导线)
    - 正常力: 140克/针 (基于直径为0.018英寸[0.46毫米]的测试导线)
    - 工作温度:
    - 锡和铅锡镀层: 221°F (105°C)
    - 金镀层: 257°F (125°C)
    - 适用引脚:
    - 直径范围: 0.015-0.025英寸 (0.38-0.64毫米)
    - 长度范围: 0.100-0.146英寸 (2.54-3.71毫米)
    - 建议PCB孔径: 0.030 ±0.002英寸 (0.76 ±0.05毫米)

    产品特点和优势


    Series 513 Lo-PRO®file Socket的优势在于其独特的嵌套式接触设计,能够提供优异的机械保持力,从而保证长期稳定可靠的电气连接。此外,可选的镀层材料和定制化服务使其能够适应多种严苛的工业应用环境。该产品适用于通信、汽车、医疗设备及工业自动化等领域。

    应用案例和使用建议


    这种插座广泛应用于需要高可靠性和高频信号传输的场合,如数据中心的服务器背板、工业控制系统的信号连接等。在实际应用中,建议根据具体的使用环境和需求选择合适的镀层材料,同时确保正确的安装工艺以达到最佳效果。例如,在极端温度环境下,应优先考虑使用金镀层以提高耐热性能。

    兼容性和支持


    对于其他电子元器件或设备,可根据手册中提供的型号进行匹配选择。制造商提供了全面的技术支持和售后服务,包括定制化生产、技术咨询以及故障排查等服务,具体信息请参考订购信息部分。

    常见问题与解决方案


    - 问题1: 插座接触不良
    - 解决办法: 检查引脚直径是否符合要求,确保正确的安装压力。
    - 问题2: 插座焊接不牢固
    - 解决办法: 确保使用适当的焊锡膏,并且焊接温度和时间控制得当。
    - 问题3: 插座接触电阻过高
    - 解决办法: 检查接触表面是否有氧化现象,必要时清洁后再重新安装。

    总结和推荐


    总体而言,Series 513 Lo-PRO®file Socket凭借其出色的机械保持力、多样化的镀层选项以及灵活的定制能力,成为了一款值得信赖的高可靠性连接解决方案。针对特定的应用需求,我们强烈推荐使用此款产品。希望本手册能为您的项目提供有价值的指导。

10-2513-11H参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 散装

10-2513-11H厂商介绍

Aries Electronics是一家领先的电子制造服务(EMS)提供商,专注于为客户提供从设计、制造到测试的全方位电子解决方案。公司主营产品分类包括:

1. 印刷电路板(PCB)组装:提供单面、双面及多层PCB组装服务。
2. 表面贴装技术(SMT):采用先进的自动化设备进行高精度的SMT组装。
3. 插件(THT)组装:提供传统的通孔插装服务。
4. 测试与验证:包括功能测试、性能测试和可靠性测试,确保产品质量。
5. 定制解决方案:根据客户需求提供定制化的电子制造服务。

Aries Electronics的产品广泛应用于以下领域:

- 通信设备
- 工业控制
- 医疗设备
- 消费电子
- 汽车电子

Aries Electronics的优势在于:

- 高度自动化的生产流程,提高生产效率和降低成本。
- 严格的质量控制体系,确保产品可靠性和一致性。
- 灵活的定制服务,满足不同客户的特定需求。
- 强大的研发能力,支持客户产品的持续创新和技术升级。

10-2513-11H数据手册

厂牌 PDF简要描述 下载
ARIES ELECTRONICS 用于IC/晶体管的插座 ARIES ELECTRONICS 10-2513-11H 10-2513-11H数据手册

10-2513-11H封装设计

查看详情并下载
Symbol
Footprint
3D Model
