110-87-308-41-105191

产品分类: 用于IC/晶体管的插座
厂牌: PRECI-DIP

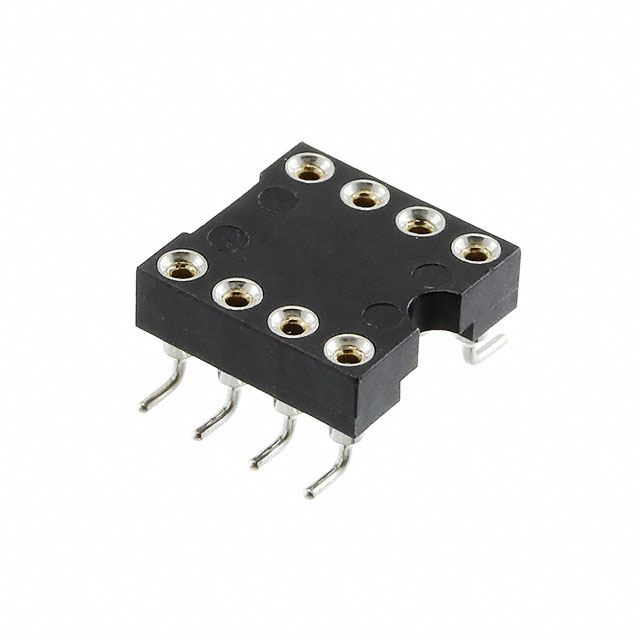

产品描述: Preci-Dip DIP8插座 DIL插座, 2.54mm节距, 7.62mm排宽, 表面
供应商型号: 437-1108730841105191
供应商: Mouser
标准整包数: 1
PRECI-DIP 用于IC/晶体管的插座 110-87-308-41-105191

110-87-308-41-105191概述


    产品简介


    本产品是一款DIL(双列直插式封装)表面贴装拾放用连接器,型号为110系列。此款连接器专为回流焊接工艺设计,特别适用于蒸汽相焊接。它采用鸥翼型端子设计,能够提供最大的强度和方便的在线测试。这种连接器在电子制造领域有着广泛的应用,特别是在需要高可靠性和稳定性的场合。

    技术参数


    以下是从技术手册中提取的主要技术规格:
    - 绝缘体材料: 黑色玻璃填充聚酯,UL 94V-O等级防火材料
    - 接触件材料: 铜锌合金(CuZn36Pb3, C36000)
    - 接触件镀层: 镀锡金(Tin Gold),镀层厚度为0.75微米
    - 鸥翼型端子: 伯氏铜(C17200),具有四指夹紧结构
    - 接受的针直径范围: 0.40mm至0.56mm
    - 插入力: 通常为2N
    - 拔出力: 通常为1N
    - 机械寿命: 最小100次循环
    - 额定电流: 1A
    - 接触电阻: 最大10毫欧姆
    - 介电强度: 最小1000VRMS
    - SMD端子共面性: 最大0.10mm

    产品特点和优势


    此款连接器的独特之处在于其鸥翼型端子设计,能够在回流焊过程中保持良好的稳定性。此外,该连接器具有较高的机械寿命和接触可靠性,适用于多种高要求的电子应用环境。它的最大优势在于能够在高密度电路板上提供稳定的电气连接,同时易于进行在线测试,大大提高了生产效率和产品质量。

    应用案例和使用建议


    该连接器适用于各种工业自动化控制系统、汽车电子、通信设备等领域。例如,在汽车电子控制系统中,此连接器可以确保信号传输的稳定性和可靠性,从而提高整车的安全性和稳定性。
    使用建议如下:
    - 在安装过程中,注意保证针直径范围内的正确插入,避免损坏端子。
    - 确保回流焊过程中的温度和时间控制得当,以防止过高的温度导致端子变形。
    - 定期检查和维护,确保长期使用的稳定性。

    兼容性和支持


    该系列产品提供了不同引脚数的选择,以满足不同应用场景的需求。具体型号可以通过咨询厂商获取详细的订购信息。厂商还提供Tape & Reel包装形式,便于自动贴片机的生产和组装。

    常见问题与解决方案


    1. 问题:插入力过大
    - 解决方案: 检查针直径是否符合规格,必要时调整焊接参数。
    2. 问题:接触电阻不稳定
    - 解决方案: 确认插针表面无氧化物或其他污染物,定期清洁接触区域。
    3. 问题:焊接后共面性差
    - 解决方案: 严格按照制造商提供的焊接指导进行操作,检查焊点是否均匀且饱满。

    总结和推荐


    总体而言,这款DIL表面贴装拾放连接器以其优异的电气特性和稳定的机械性能,在多个应用领域表现出色。其鸥翼型端子设计不仅增强了机械强度,还简化了在线测试流程,是现代电子制造业的理想选择。对于需要高可靠性和稳定性的应用场合,我强烈推荐使用此款连接器。

110-87-308-41-105191参数

参数
长*宽*高 10.1mm*10.1mm*10.1mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

110-87-308-41-105191厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

110-87-308-41-105191数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 用于IC/晶体管的插座 PRECI-DIP 110-87-308-41-105191 110-87-308-41-105191数据手册

110-87-308-41-105191封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.5985 ¥ 13.5073
10+ $ 1.311 ¥ 11.078
100+ $ 0.9979 ¥ 8.4324
700+ $ 0.9979 ¥ 8.4324
1400+ $ 0.9692 ¥ 8.1893
2100+ $ 0.7644 ¥ 6.4592
4900+ $ 0.7109 ¥ 6.0067
库存: 203
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 13.5
