90028-AS

产品分类: 弹簧加载和压力
厂牌: PRECI-DIP

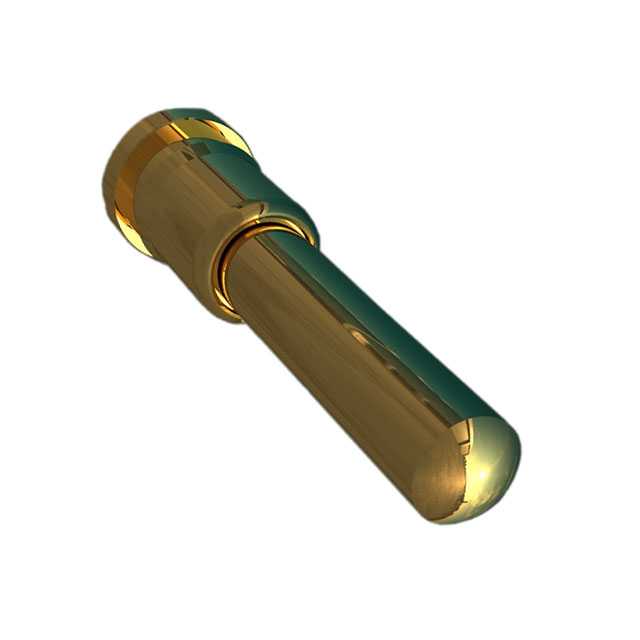

产品描述: SURFACE MOUNT SPRING LOADED CONTACTS
供应商型号: UA-90028-AS
供应商: 海外现货
标准整包数: 2500
PRECI-DIP 弹簧加载和压力 90028-AS

90028-AS概述

    电子元器件产品技术手册

    1. 产品简介


    本产品为弹簧加载式接触器,专为表面贴装技术(SMT)设计,适用于PCB表面贴装应用,如对接口、充电站、模块堆叠及可插拔存储卡要求等。产品采用整体结构,无分段组件,确保稳定性和长期可靠性。

    2. 技术参数


    - 材料:
    - 活塞:黄铜合金,镀金0.5微米(20微英寸)
    - 管身:黄铜合金,镀金0.25微米(10微英寸)
    - 弹簧:不锈钢
    - 环境条件:
    - 工作温度范围:-55°C 至 125°C
    - 通过振动测试(符合IEC 512.6d/IEC 68-2-6标准)
    - 通过冲击测试(符合IEC 512.6d/IEC 68-2-27标准)
    - 电气连续性中断不超过1微秒
    - 机械参数:
    - 寿命:至少40,000次循环
    - 行程:1.4毫米(0.055英寸)
    - 工作行程:7毫米至5.65毫米(0.276英寸至0.222英寸)
    - 力度:初始力0.25牛顿,半行程力0.6牛顿
    - 电气参数:
    - 连续电流:3安培(10°C温升),峰值电流5安培
    - 额定电压:交流100伏,直流150伏
    - 接触电阻:最大20毫欧

    3. 产品特点和优势


    - 瑞士经验:所有弹簧接触器均为瑞士精密加工制造,确保最高品质。
    - 无缝壳体构造:无焊点渗透,提高可靠性。
    - 金镀层:防腐蚀,增强电气性能。
    - 平滑活塞行程:保证一致性和使用寿命。
    - 高强度耐用结构:适合高频率应用。
    - 符合RoHS标准。

    4. 应用案例和使用建议


    该产品适用于各种需要高可靠性的连接场合,例如:
    - 对接口:用于计算机、服务器等设备的对接连接。
    - 充电站:确保电池充电过程中的安全和效率。
    - 模块堆叠:实现模块化设计中的高效连接。
    - 存储卡插槽:满足存储卡频繁插拔的需求。
    使用建议:
    - 在高温环境下使用时,请考虑散热措施。
    - 定期检查接触器的状态,确保没有灰尘或污垢积累影响性能。

    5. 兼容性和支持


    该产品可以通过表面贴装技术(SMT)进行组装,适用于现有大多数PCB生产流程。如有特殊需求,可以定制包装,例如绝缘套等。客户可直接联系Preci-Dip公司讨论定制需求。

    6. 常见问题与解决方案


    - 问题:接通时电阻异常升高。
    - 解决方案:检查是否接触不良或积尘过多,定期清理并重新安装。
    - 问题:寿命不足,超过规定次数。
    - 解决方案:确认工作条件是否符合要求,是否达到最大行程,调整使用频率或更换更耐用型号。
    - 问题:无法顺利插入。
    - 解决方案:检查孔位是否正确对齐,适当润滑减少摩擦。

    7. 总结和推荐


    总体而言,这款弹簧加载式接触器凭借其卓越的材料质量、高度可靠的机械结构和电气性能,在多种应用场景中表现出色。适用于需要高频次插拔、高可靠性连接的场合。我们强烈推荐此款产品用于相关应用。
    请访问 [Preci-Dip官网](https://www.preci-dip.com/) 和 [Digi-Key官网](https://www.digikey.com/) 获取更多详细信息和订购服务。

90028-AS参数

参数
安装方式 贴片安装
零件状态 在售

90028-AS厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

90028-AS数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 弹簧加载和压力 PRECI-DIP 90028-AS 90028-AS数据手册

90028-AS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 0.6338 ¥ 5.3108
5000+ $ 0.5338 ¥ 4.4728
10000+ $ 0.5075 ¥ 4.2529
25000+ $ 0.4588 ¥ 3.8443
50000+ $ 0.425 ¥ 3.5615
库存: 10
起订量: 2500 增量: 2500
