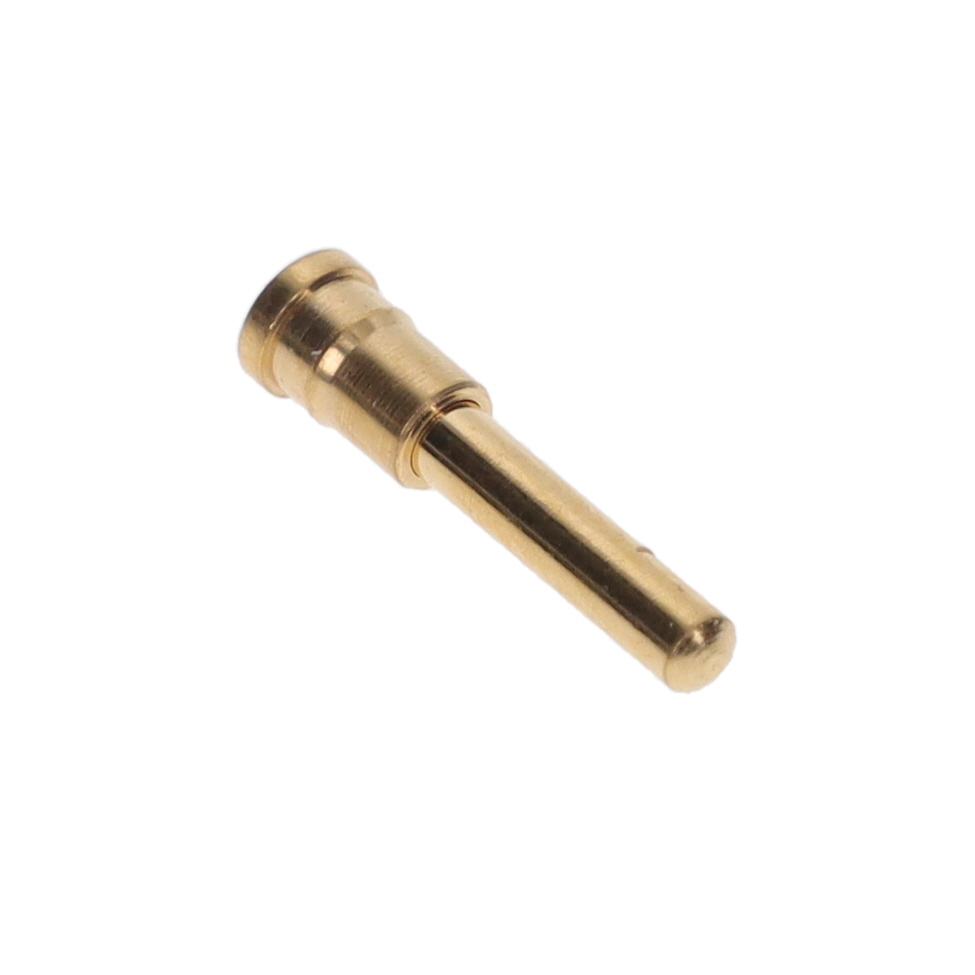

0900-7-15-20-75-14-11-0

产品分类: 弹簧加载和压力
厂牌: MILL-MAX
产品描述:
供应商型号: 0900-7-15-20-75-14-11-0-ND
供应商: Digi-Key
标准整包数: 1
MILL-MAX 弹簧加载和压力 0900-7-15-20-75-14-11-0

0900-7-15-20-75-14-11-0概述

    Mill-Max Spring-loaded Connectors: Technical Overview

    产品简介


    Mill-Max Spring-loaded Connectors(弹簧加载连接器)是一种精密制造的电子元器件,主要用于各种严苛环境下的可靠电连接。这些连接器广泛应用于电源设备、便携式仪器、电路板连接以及电池内部连接等领域,是确保电气系统稳定性的关键部件。

    技术参数


    以下是Mill-Max Spring-loaded Connectors的关键技术参数:
    - 材料:
    - 接触活塞与底座:铜合金镀金(20µ”金+100µ”镍)
    - 弹簧:铍铜镀金(10µ”金)
    - 绝缘体:高温热塑塑料(UL94 V-0等级)
    - 机械性能:
    - 初始高度(A)处的弹簧力:25克
    - 中点行程(B/2)处的弹簧力:60克
    - 完全行程(B)处的弹簧力:95克
    - 循环寿命:最低1,000,000次
    - 电气性能:
    - 电压额定值:100Vrms/150Vdc
    - 电流额定值:连续2A,峰值3A
    - 接触电阻:最大20mΩ
    - 绝缘电阻:最小10,000MΩ
    - 介电强度:最小700Vrms
    - 电容:最大1pF

    产品特点和优势


    1. 最大连续性: 高精度加工的镀金组件和低阻抗弹簧保证了一致的电气路径。
    2. 最大稳定性: 经测试,在50G冲击和10G振动条件下无超过1μs的脉冲,且无超过1.15V的峰值。
    3. 最大耐久性: 能承受至少1,000,000次循环而仍保持电气静音。
    4. 多种选择: 六个家族的单双排条带组装,间距为.100英寸,可选低、高表面贴装风格,以及穿孔风格用于手动放置。

    应用案例和使用建议


    - 电缆终端:适用于需要高强度连接的场合,如大型电子设备内部的布线。
    - 充电底座:用于便携式仪器的快速充电接口。
    - 电路板连接:适用于需要极高可靠性连接的场合,如汽车电子、航空航天设备。
    - 电池内部连接:确保电池组内的高效电力传输,尤其是在高震动和冲击环境中。
    使用建议:
    - 确保接触区域清洁无尘,以避免接触不良。
    - 在高频或高振动环境下使用时,优先考虑选用较高高度(如系列812/814)的产品,以增加稳定性和耐久性。

    兼容性和支持


    Mill-Max Spring-loaded Connectors具有良好的兼容性,可以与其他标准电子元件一起使用。厂商提供详细的技术支持和维护服务,确保客户能够获得最佳的使用体验。

    常见问题与解决方案


    1. 接触不良:
    - 解决方案:检查连接部位是否有灰尘或污垢,使用合适的清洁工具清理。

    2. 无法承受预期电流:
    - 解决方案:确认使用符合要求的电线和电流,检查连接是否稳固,确保没有松动。

    3. 震动导致信号不稳定:
    - 解决方案:选用高耐震型号(如系列812/814),并确保安装稳固。

    总结和推荐


    Mill-Max Spring-loaded Connectors凭借其卓越的电气性能、高耐久性和广泛的应用范围,成为了电子设备连接的理想选择。其独特的优势使其在恶劣环境下依然能保持稳定的连接,非常适合于需要高可靠性和稳定性的场合。强烈推荐在严苛环境下的电子设备设计中采用此类连接器。

0900-7-15-20-75-14-11-0参数

参数
长*宽*高 1.83mm(长度)*1.83mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 散装

0900-7-15-20-75-14-11-0厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

0900-7-15-20-75-14-11-0数据手册

厂牌 PDF简要描述 下载
MILL-MAX 弹簧加载和压力 MILL-MAX 0900-7-15-20-75-14-11-0 0900-7-15-20-75-14-11-0数据手册

0900-7-15-20-75-14-11-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.9895 ¥ 16.8113
10+ $ 1.5865 ¥ 13.4061
50+ $ 1.363 ¥ 11.4068
100+ $ 1.2979 ¥ 10.862
250+ $ 1.2166 ¥ 10.1814
500+ $ 1.1585 ¥ 9.6952
1000+ $ 1.1032 ¥ 9.2324
3000+ $ 1.021 ¥ 8.5441
库存: 997
起订量: 1 增量: 1
