0851-0-15-20-82-14-11-0

产品分类: 弹簧加载和压力
厂牌: MILL-MAX
产品描述: Contact PIN Solder ST Thru-Hole Bulk
供应商型号: 575-0851015208214110
供应商: Mouser
标准整包数: 1
MILL-MAX 弹簧加载和压力 0851-0-15-20-82-14-11-0

0851-0-15-20-82-14-11-0概述


    产品简介

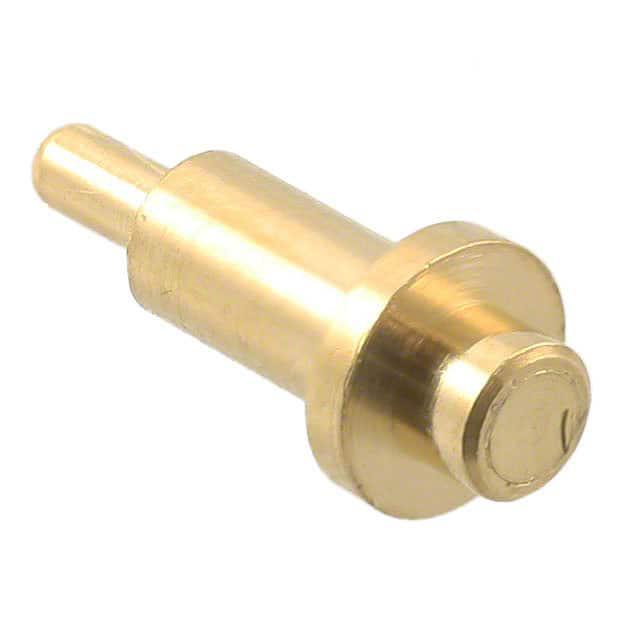

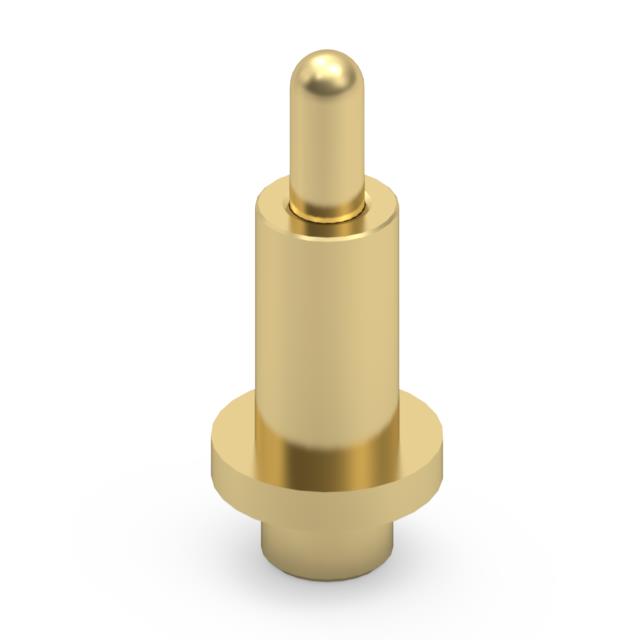

    产品名称:弹簧加载式引脚(Spring-Loaded Pin)
    产品型号:0851-0-15-20-82-14-11-0
    弹簧加载式引脚是一种广泛应用于各种电子连接器中的重要组件。它们主要用于确保稳定的电气接触,常用于测试设备、汽车电子、工业控制、医疗设备等领域。通过施加预设的压力,这些引脚能够在动态环境下保持可靠的电连接。

    技术参数


    - 产品编号: 0851-0-15-20-82-14-11-0
    - 包装形式: 散装包装
    - 耐用性: 100,000到1,000,000次循环
    - 电流等级: 9A(温升10°C)
    - 接触电阻: 最大20mΩ
    - 工作温度范围: -55/+125°C(间断性)
    - 振动测试: 在0-200Hz频率下,振动10G,无电气中断>1μs
    - 冲击测试: 在50G冲击下,无电气中断>1μs
    - 外壳材料: 黄铜合金360(ASTM B16)或黄铜合金385(ASTM B455)
    - 外壳镀层: 20微英寸金覆盖镍
    - 内弹簧镀层: 10微英寸金覆盖镍
    - RoHS合规性: 符合

    产品特点和优势


    1. 高耐用性: 能够承受高达1,000,000次的循环测试,确保长期稳定运行。
    2. 低接触电阻: 最大接触电阻仅为20mΩ,能够提供极低的信号损耗。
    3. 宽工作温度范围: 可在-55°C到+125°C的范围内正常工作,适用于恶劣环境。
    4. 优异的机械性能: 使用黄铜合金制造,具有良好的机械强度和耐腐蚀性。
    5. RoHS和REACH合规: 确保产品符合国际环保标准,安全可靠。

    应用案例和使用建议


    应用案例:
    - 汽车电子: 弹簧加载式引脚用于汽车内部的传感器连接,能够在剧烈震动环境下保持稳定的电气连接。
    - 工业自动化: 在工业控制系统中,这些引脚可用于机器人的接线端子,以保证数据传输的可靠性。
    - 医疗设备: 医疗器械中对接触可靠性的要求极高,这些引脚能够提供持续的、稳定的电气连接,保证设备的正常运行。
    使用建议:
    - 在组装过程中,建议在弯角处进行部分退火处理,以提高弯曲时的柔韧性,从而延长引脚的使用寿命。
    - 在设计系统时,考虑到极端温度和机械应力的影响,选择合适的引脚规格和安装位置,以避免接触不良等问题。

    兼容性和支持


    弹簧加载式引脚0851-0-15-20-82-14-11-0与其他电子元件或设备具有很好的兼容性。为了确保最佳性能,建议在使用前阅读完整的技术手册,并按照制造商的指导进行安装和维护。

    常见问题与解决方案


    1. 问题: 接触电阻过高
    - 解决方案: 检查连接器是否正确安装,确保引脚与插座完全接触。如果仍然存在问题,可以尝试更换新的引脚或清洁连接点。
    2. 问题: 温度过高导致引脚损坏
    - 解决方案: 确保引脚的工作温度不超过额定值。可以通过改进散热设计或选择其他具有更好热稳定性的引脚来解决问题。
    3. 问题: 机械冲击造成接触不良
    - 解决方案: 评估系统的机械设计,增加减震装置,或者选择具有更高抗冲击性能的引脚型号。

    总结和推荐


    弹簧加载式引脚0851-0-15-20-82-14-11-0是一款高性能的电子连接器,适用于各种严苛的应用环境。它具有卓越的耐用性、稳定的电气性能和广泛的适用温度范围。无论是在汽车电子、工业自动化还是医疗设备中,该产品都能发挥出色的表现。建议在相关项目中积极采用这款引脚,以确保系统的可靠性和稳定性。

0851-0-15-20-82-14-11-0参数

参数
长*宽*高 9.6mm(长度)*3.88mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

0851-0-15-20-82-14-11-0厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

0851-0-15-20-82-14-11-0数据手册

厂牌 PDF简要描述 下载
MILL-MAX 弹簧加载和压力 MILL-MAX 0851-0-15-20-82-14-11-0 0851-0-15-20-82-14-11-0数据手册

0851-0-15-20-82-14-11-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.679 ¥ 14.1876
10+ $ 1.38 ¥ 11.661
25+ $ 1.144 ¥ 9.6668
100+ $ 1.0508 ¥ 8.8796
250+ $ 0.9698 ¥ 8.1951
500+ $ 0.9115 ¥ 7.7023
1000+ $ 0.8575 ¥ 7.246
2500+ $ 0.7686 ¥ 6.4947
5000+ $ 0.7529 ¥ 6.3616
库存: 45592
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 14.18
