540-88-084-24-008

产品分类: 用于IC/晶体管的插座
厂牌: PRECI-DIP

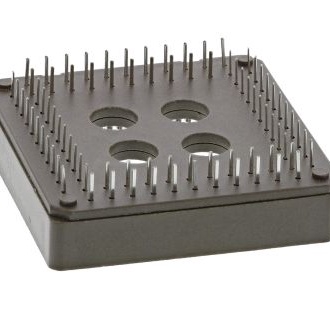

产品描述: 沛思迪 PLCC插座 IC插座, 84触点, DIP封装, 1.27mm节距, 母座
供应商型号: TU-540-88-084-24-008
供应商: 海外现货
标准整包数: 13
PRECI-DIP 用于IC/晶体管的插座 540-88-084-24-008

540-88-084-24-008概述

    电子元器件技术手册:PGA/BGA/PLCC插座系列

    产品简介


    本技术手册介绍了Precidip公司的PGA/BGA/PLCC插座系列产品,主要包括PLCC插座。这些插座适用于塑料引线芯片载体(PLCC),并通过焊接尾设计实现可靠连接。其独特的精度冲压接触件能够在正向弹簧力的作用下提供良好的组件保持力。

    技术参数


    以下是从技术手册中提取的关键技术参数:
    - 绝缘材料: 玻璃填充聚苯硫醚(PPS-GF40-FR)
    - 阻燃等级: UL 94V-O
    - 接触材料: 磷青铜
    - 机械寿命: 最小25次循环
    - 额定电流: 1A
    - 接触电阻: 最大30mΩ
    - 耐压强度: 最小500V RMS
    - 绝缘电阻: 最小1000MΩ
    - 电容: 最大1pF
    - 剪切力: 最小40N(无轴向力位移)
    - 接触保持力: 按照MIL-DTL-83734标准,最小3.3N

    产品特点和优势


    1. 高可靠性: 精度冲压接触件和正向弹簧力设计保证了长期使用的稳定性。
    2. 广泛的工作温度范围: 从-55°C到+125°C,适用于各种恶劣环境。
    3. 高标准电气特性: 高绝缘电阻和低接触电阻,确保信号传输质量。
    4. 环保认证: 符合J-STD-002A和J-STD-0020C等标准,具备优秀的耐热和耐腐蚀性能。

    应用案例和使用建议


    - 应用案例: 这些插座常用于计算机、通信设备和汽车电子等领域。
    - 使用建议: 在安装时需注意插座与印刷电路板(PCB)的配合精度,以确保良好的电气连接和物理稳定。定期检查和清洁也是保证其长久稳定运行的重要措施。

    兼容性和支持


    - 兼容性: 适用于符合标准的PLCC封装芯片,且有多种型号可选,适用于不同需求。
    - 支持: Precidip公司提供了详尽的技术文档和支持服务,有助于客户更好地使用和维护产品。

    常见问题与解决方案


    - 问题1: 插座安装过程中出现不稳定现象。
    - 解决办法: 确保安装时接触件完全进入并紧固,避免未正确安装导致的松动。
    - 问题2: 接触电阻偏大。
    - 解决办法: 检查是否有尘埃或氧化物附着在接触面上,如有则需清理后再进行连接。

    总结和推荐


    综上所述,Precidip的PGA/BGA/PLCC插座系列具有高可靠性、宽工作温度范围和优良的电气性能。特别适合需要长时间稳定运行的应用场景。鉴于其出色的性能和广泛的应用范围,强烈推荐在相关项目中采用此产品。

540-88-084-24-008参数

参数
长*宽*高 35.95mm(长度)*35.95mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

540-88-084-24-008厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

540-88-084-24-008数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 用于IC/晶体管的插座 PRECI-DIP 540-88-084-24-008 540-88-084-24-008数据手册

540-88-084-24-008封装设计

查看详情并下载
Symbol
Footprint
3D Model
