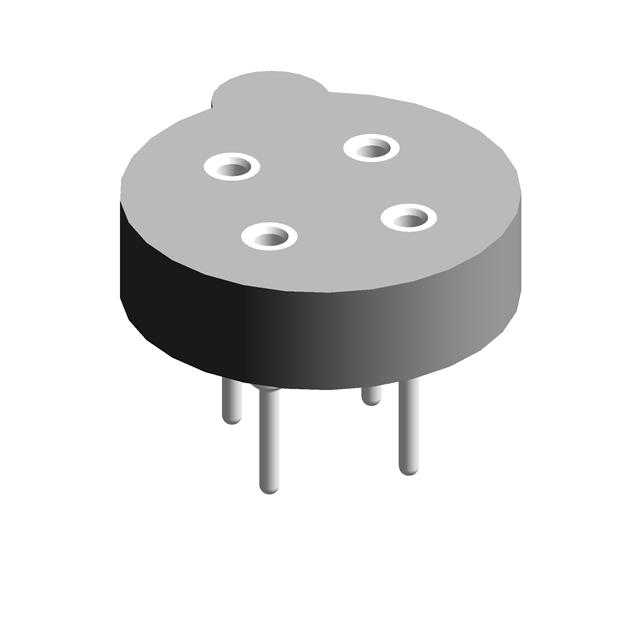

917-87-104-41-005101

产品分类: 用于IC/晶体管的插座
厂牌: PRECI-DIP
产品描述: Conn TO Socket SKT 4 POS Solder ST Thru-Hole Box
供应商型号: UA-917-87-104-41-005101
供应商: 海外现货
标准整包数: 1100
PRECI-DIP 用于IC/晶体管的插座 917-87-104-41-005101

917-87-104-41-005101概述

    DIL Sockets Series 917 技术手册

    产品简介


    DIL Sockets 系列 917 是一种适用于带有“200”(5.08毫米)和“230”(5.84毫米)直径引脚间距的TO系列封装的插头座。该产品主要用于为电子元器件提供可靠的连接,适用于各种高精度电路板的设计和制造,广泛应用于工业控制、通信设备、医疗设备及消费电子产品等领域。

    技术参数


    以下是 DIL Sockets 系列 917 的技术规格和性能参数:
    | 参数 | 规格 |

    | 绝缘体材料 | 黑色玻璃填充聚酯 PCT-GF30-FR |
    | 阻燃等级 | UL 94V-0 |
    | 套筒材料 | 黄铜 CuZn36Pb3 (C36000) |
    | 接触片材料(四指型) | 铍青铜 C17200 |
    | 可接受引脚直径范围 | 0.40至0.56毫米 |
    | 插入力 | 2牛顿(典型值) |
    | 拔出力 | 1牛顿(典型值,使用直径为0.43毫米的光亮钢尺测量) |
    | 机械寿命 | 最小100次循环 |
    | 额定电流 | 1安培 |
    | 接触电阻 | 最大10毫欧 |
    | 工作电压 | 最大100 VRMS/150 VDC |
    | 绝缘强度 | 最小1000 Vrms |

    产品特点和优势


    DIL Sockets 系列 917 具备多项独特的功能和优势:
    1. 高可靠性:采用高质量材料和精密工艺,确保长期稳定运行。
    2. 宽温度范围:可在-55°C到+125°C之间正常工作,适用于严苛环境。
    3. 卓越的电气性能:接触电阻低,插入和拔出力适中,保证信号传输的稳定性。
    4. 环保设计:通过多项环境测试,符合国际标准,如盐雾测试和硫化氢测试。

    应用案例和使用建议


    应用案例:
    - 工业自动化控制系统
    - 医疗设备中的信号接口
    - 通信设备的电源管理模块
    使用建议:
    1. 在安装时注意保持插座与引脚的良好对齐,避免误插入导致损坏。
    2. 定期检查和清洁插座,防止灰尘和氧化影响电气性能。
    3. 在复杂环境下使用时,可考虑增加额外的防护措施,如防尘盖或防水膜。

    兼容性和支持


    DIL Sockets 系列 917 可与多种引脚直径范围的电子元器件兼容。制造商 Precidip SA 提供全面的技术支持,包括样品申请、定制服务和售后技术支持。客户可以通过电子邮件或电话联系 Precidip SA 获取帮助。

    常见问题与解决方案


    1. 问题:插座无法顺利插入引脚。
    - 解决方案:检查引脚直径是否在规定范围内,确保引脚清洁无损。
    2. 问题:插座接触不良。
    - 解决方案:重新清洁和安装插座,确保插座与引脚良好接触。
    3. 问题:插座出现腐蚀现象。
    - 解决方案:定期进行清洁和防腐处理,存储时注意保持干燥环境。

    总结和推荐


    DIL Sockets 系列 917 在电气性能、机械特性和环境适应性方面表现优异,是一款值得信赖的产品。它广泛应用于工业控制、医疗设备和通信设备等高端应用领域。我们强烈推荐这款产品给需要高性能连接解决方案的客户。

917-87-104-41-005101参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 散装

917-87-104-41-005101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

917-87-104-41-005101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 用于IC/晶体管的插座 PRECI-DIP 917-87-104-41-005101 917-87-104-41-005101数据手册

917-87-104-41-005101封装设计

查看详情并下载
Symbol
Footprint
3D Model
