410-87-218-41-001101

产品分类: 卡边缘连接器 - 其他
厂牌: PRECI-DIP
产品描述:
供应商型号: MCN-410-87-218-41-001101
供应商: 海外现货
标准整包数: 500
PRECI-DIP 卡边缘连接器 - 其他 410-87-218-41-001101

410-87-218-41-001101概述

    电子元器件产品技术手册:PCB连接器(系列410)

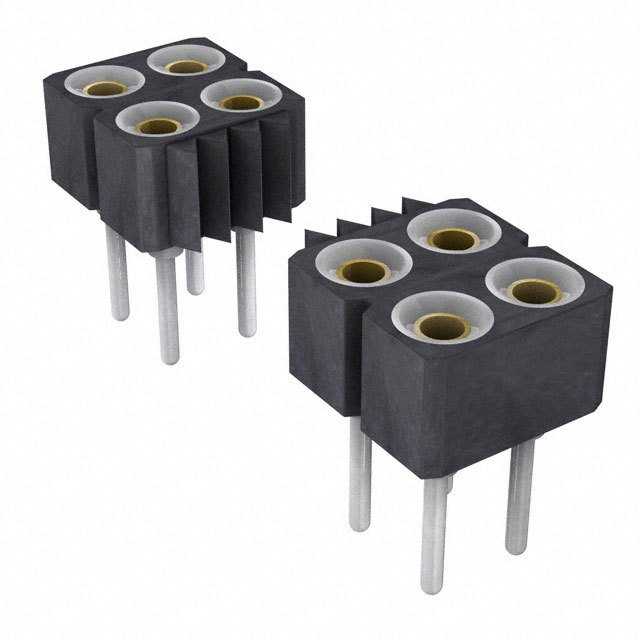

    产品简介


    PCB连接器(系列410)是一种双排插头,适用于各种电路板设计,特别是需要高度可靠和紧凑连接的应用场合。这些连接器具备2.54毫米间距的直插式焊锡尾部,支持Ø 0.40至0.56毫米的插针直径。这种连接器广泛应用于数据、信号、控制和电源应用中。

    技术参数


    - 机械特性:
    - 插入力:2牛顿(典型值)
    - 拔出力:1牛顿(典型值,适用于镀金0.43毫米钢测规)
    - 最小机械寿命:500次
    - 连接器夹持力:最小40牛顿
    - 接触保持力:最小3.3牛顿(符合MIL-DTL-83734标准)
    - 电气特性:
    - 额定电流:3安培
    - 绝缘电阻:最小10,000兆欧(500伏交流电)
    - 介电强度:最小1000伏有效值
    - 容量:最大1皮法拉
    - 环境特性:
    - 工作温度范围:-55℃ 至 +125℃
    - 气候类别:55/125/21
    - 工作湿度范围:年均湿度75%
    - 环境测试通过条件:干燥热稳态、湿热循环、冷稳态、热冲击、正弦振动、冲击、可焊性、耐焊接热、湿度敏感度、抗腐蚀测试

    产品特点和优势


    - 高可靠性:通过一系列严格环境测试,确保在极端条件下仍能正常工作。
    - 高密度:2.54毫米间距设计,适合高密度布线需求。
    - 多功能性:适用于多种应用,如数据传输、信号控制及电源管理。
    - 兼容性好:与不同类型的PCB设计完美兼容。

    应用案例和使用建议


    - 数据通信:用于服务器、路由器和交换机中的内部布线。
    - 工业控制:作为传感器和执行器之间的重要接口。
    - 汽车电子:在发动机管理系统和车载娱乐系统中广泛应用。
    使用建议:
    - 在安装过程中,确保使用正确的焊锡合金和焊接温度,以确保最佳的焊接效果。
    - 为防止环境因素影响,建议在高温环境下增加适当的散热措施。

    兼容性和支持


    该系列产品与各种类型的PCB设计兼容,且由制造商提供全面的技术支持。用户可以通过官方渠道获取详细的技术文档和支持服务。

    常见问题与解决方案


    - Q1:如何选择合适的型号?
    - A1:根据所需的插针数和焊接尾部类型来选择合适的型号。参考订购信息部分。

    - Q2:焊接时需要注意哪些事项?
    - A2:确保焊接温度和时间符合标准要求,避免过热导致损坏。

    - Q3:如何处理长期储存的PCB连接器?
    - A3:存放在干燥通风的地方,避免接触有害气体,建议使用防静电包装。

    总结和推荐


    PCB连接器(系列410)凭借其高可靠性和广泛的适用性,在众多应用场景中表现出色。我们强烈推荐此系列产品给那些对连接器质量和稳定性有较高要求的设计工程师和采购人员。

410-87-218-41-001101参数

参数
长*宽*高 22.86mm(长度)*5.08mm(高度)
安装方式 通孔安装
应用等级 商用级

410-87-218-41-001101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

410-87-218-41-001101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 卡边缘连接器 - 其他 PRECI-DIP 410-87-218-41-001101 410-87-218-41-001101数据手册

410-87-218-41-001101封装设计

查看详情并下载
Symbol
Footprint
3D Model
