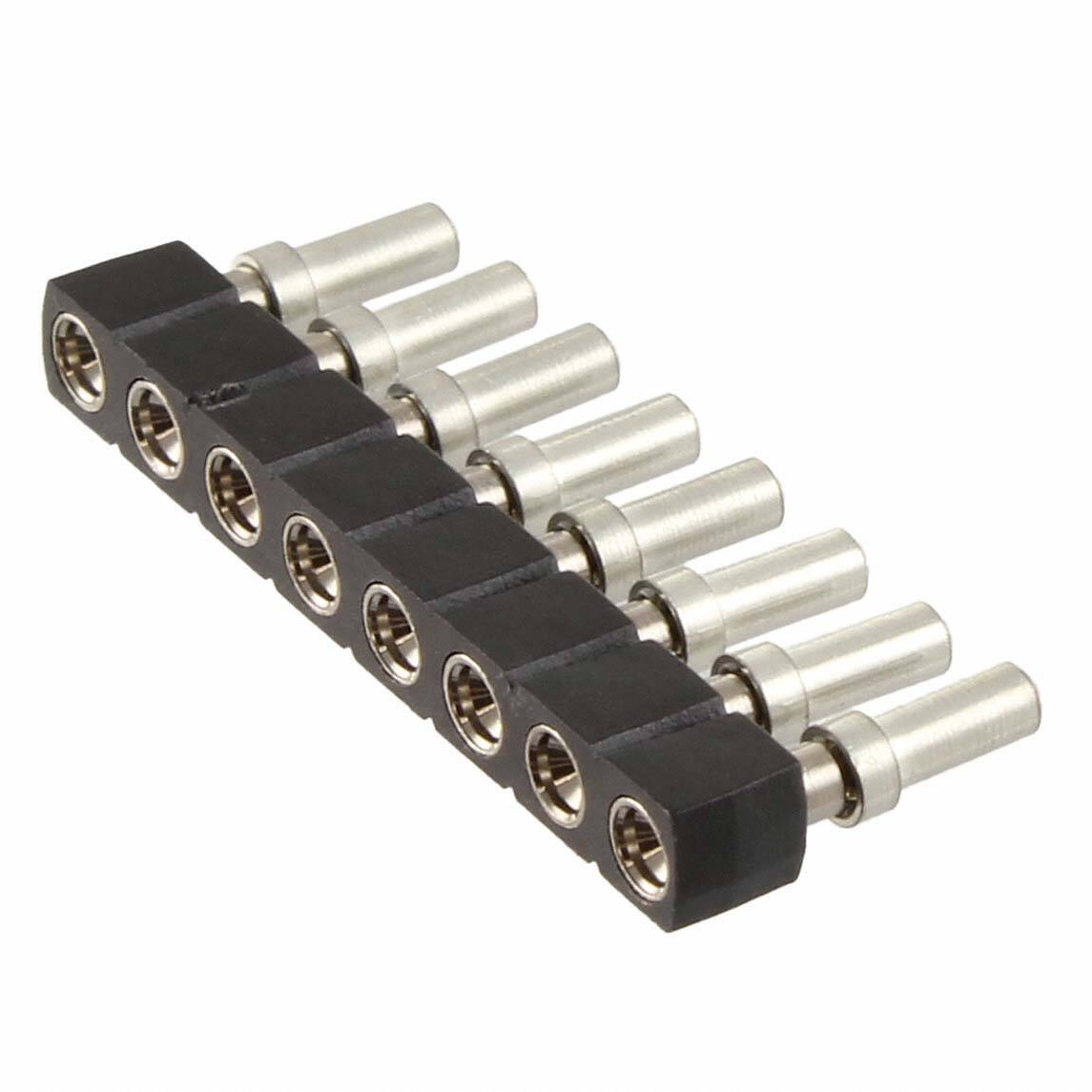

714-87-108-41-001101

厂牌: PRECI-DIP
产品描述: Conn SIP Socket Strip SKT 8 POS 2.54mm Solder ST Thru-Hole Box
供应商型号: 437-7148710841001101
供应商: Mouser
标准整包数: 1
PRECI-DIP 端子 - PC 引脚插座/插座连接器 714-87-108-41-001101

714-87-108-41-001101概述

    PCB Connectors Series 714 技术手册

    产品简介


    PCB连接器系列714是一款专为印刷电路板设计的单排插座连接器。这些连接器采用零高度设计,每个单插座触点都适于焊接到PCB上,并且由可抛弃载体提供。这种类型的连接器广泛应用于各种电子产品中,如工业控制设备、通信设备和消费电子产品。

    技术参数


    - 绝缘材料:黑色玻璃填充聚酯PCT-GF30-FR,符合UL 94V-O阻燃等级。
    - 触点材料:镀锡黄铜(C36000)套筒,铍铜(C17200)夹片。
    - 针孔直径:0.40至0.56毫米。
    - 插入力:典型值2牛顿。
    - 拔出力:典型值1牛顿(直径0.43毫米的抛光钢量规)。
    - 机械寿命:至少500次循环。
    - 额定电流:3安培。
    - 接触电阻:最大值10毫欧姆。
    - 耐压强度:最小值1000伏特(RM)。
    - 工作温度范围:-55°C 至 +125°C。
    - 工作湿度范围:年平均湿度75%。

    产品特点和优势


    - 零高度设计:连接器的零高度设计使其可以安装在非常紧凑的空间内,从而节省宝贵的PCB空间。
    - 高可靠性:通过严格的质量测试,包括热循环、振动、冲击和腐蚀测试,确保其在恶劣环境下的可靠性。
    - 高电流容量:额定电流达到3安培,适用于需要大电流传输的应用场合。
    - 出色的电气特性:低接触电阻和高绝缘电阻,确保信号传输的稳定性和可靠性。

    应用案例和使用建议


    - 工业控制设备:这些连接器可用于工业自动化设备中的信号和电源连接,以实现高效的数据传输和稳定的电源供应。
    - 通信设备:在通信模块中,这些连接器可以用于不同模块之间的信号传输,保证数据通信的可靠性。
    - 消费电子产品:适用于需要小型化设计的消费电子产品,如智能手表、耳机等,以节省内部空间。
    使用建议:
    - 在焊接前,确保PCB孔径尺寸符合要求(2.54毫米网格时,成品孔径为1±0.09/-0.06毫米,钻孔孔径为1.15±0.02毫米)。
    - 使用合适的焊接工艺(例如,按J-STD-002A标准进行焊接),确保焊接质量。

    兼容性和支持


    - 兼容性:这些连接器适用于标准2.54毫米网格间距的PCB。具体的孔径尺寸见上文。
    - 支持和维护:PRECIDIP SA提供全面的技术支持,包括详细的安装指南和故障排除手册。如有需要,可以通过电话(+41 (0)32 421 04 00)或电子邮件(sales@precidip.com)联系技术支持团队。

    常见问题与解决方案


    - Q: 插入力过大怎么办?
    - A: 检查针孔直径是否符合标准。如果不符合,重新制作孔径以满足标准。
    - Q: 连接器出现接触不良怎么办?
    - A: 检查焊接质量,确保焊接过程严格按照规范操作。如有必要,重新焊接。

    总结和推荐


    总体而言,PRECIDIP SA的PCB连接器系列714以其独特的零高度设计、高可靠性和优秀的电气特性,在多种应用环境中表现出色。对于需要紧凑设计和高性能连接器的应用场合,这些连接器是一个非常不错的选择。强烈推荐在需要高性能和高可靠性的电子产品中使用。

714-87-108-41-001101参数

参数
长*宽*高 20.32mm(长度)*1.83mm(高度)
安装方式 通孔安装
零件状态 在售

714-87-108-41-001101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

714-87-108-41-001101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 端子 - PC 引脚插座/插座连接器 PRECI-DIP 714-87-108-41-001101 714-87-108-41-001101数据手册

714-87-108-41-001101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.127 ¥ 9.5232
10+ $ 0.9166 ¥ 7.7448
100+ $ 0.715 ¥ 6.0418
1000+ $ 0.6437 ¥ 5.4391
1500+ $ 0.5508 ¥ 4.6543
4500+ $ 0.483 ¥ 4.0814
库存: 1126
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 9.52
