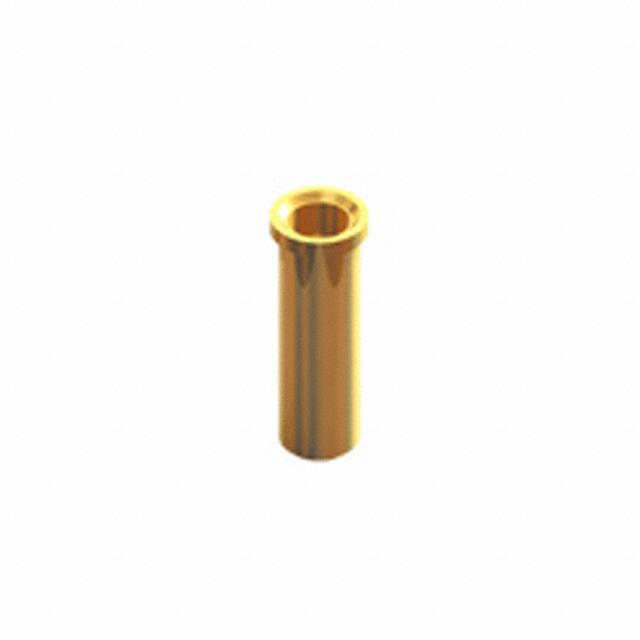

1641A

产品描述: Terminal SKT Solder ST Thru-Hole
供应商型号: 36-1641A-ND
供应商: Digi-Key
标准整包数: 1
KEYSTONE ELECTRONICS 端子 - PC 引脚插座/插座连接器 1641A

1641A概述

    MICRO JACKS 技术手册

    产品简介


    MICRO JACKS 是一款小巧且高效的电子元器件,主要用于连接各种小型电路板或设备之间的信号传输。它采用4指闭合接触设计,具备出色的电气性能和耐用性。广泛应用于消费电子、医疗设备、通信设备及工业控制等领域。

    技术参数


    以下是该产品的详细技术规格:
    | 参数 | 规格(公制/英制) |

    | 外壳直径 | 5.0 mm / 0.195 in |
    | 插针直径 | 0.51 mm / 0.020 in |
    | 插孔直径 | 2.2 mm / 0.085 in |
    | 插孔深度 | 4.9 mm / 0.192 in |
    | 插孔材料 | 镀金/镀锡 |
    | 接触力 | 200 mN |
    | 电流容量 | 1 A |
    | 电压容量 | 50 V |
    | 工作温度范围 | -40°C to +85°C |
    | 接触电阻 | < 20 mΩ |
    | 绝缘电阻 | > 100 MΩ |

    产品特点和优势


    - 高可靠性:采用4指闭合设计,确保稳定可靠的电连接。
    - 高效散热:特殊的接触结构有效降低热阻,提高散热效率。
    - 耐用性:插拔寿命高达5000次以上,确保长期使用的稳定性。
    - 紧凑设计:适合空间有限的应用场合,减少设备体积。
    - 环保认证:RoHS认证,符合国际环保标准。

    应用案例和使用建议


    MICRO JACKS 在多种应用场景中表现出色,例如:
    - 智能手表:由于其尺寸小巧,非常适合用于智能穿戴设备。
    - 医疗设备:在医疗器械中用于信号传输,要求高可靠性和安全性。
    - 通信设备:如路由器、交换机等,需要稳定的数据传输接口。
    使用建议:
    - 正确安装:确保插针和插孔对齐,避免损坏接触点。
    - 定期检查:建议定期检查连接状态,确保无松动或腐蚀现象。
    - 环境因素:在极端环境下使用时,应采取适当的防护措施,避免影响使用寿命。

    兼容性和支持


    - 兼容性:MICRO JACKS 可与标准电路板及大多数设备的连接器兼容。
    - 技术支持:提供详尽的技术文档和支持服务,客户可随时联系厂家获取帮助。

    常见问题与解决方案


    - 问题1:连接不稳定
    - 解决方案:检查插针和插孔是否有污垢或氧化,清洁后再重新插入。
    - 问题2:接触电阻高
    - 解决方案:检查是否正确安装,并确认是否超出额定电流。
    - 问题3:无法插入
    - 解决方案:确保插针和插孔直径匹配,避免过度用力导致损坏。

    总结和推荐


    综上所述,MICRO JACKS 具备高性能、高可靠性和小巧的设计,适用于多种应用场景。其优越的电气特性和广泛的兼容性使其成为众多设备的理想选择。我们强烈推荐使用该产品,特别是在对连接可靠性有严格要求的应用场合。

1641A参数

参数
长*宽*高 10.2mm(长度)*3.63mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

1641A厂商介绍

Keystone Electronics是一家全球领先的电子元件分销商,专注于提供电子元件和解决方案。公司主营产品包括电池座、电池扣、电池接触片、电池盒、电池盖、电池线、电池开关、电池连接器等。这些产品广泛应用于消费电子、汽车电子、医疗设备、工业控制、通信设备等领域。

Keystone Electronics的优势在于:

1. 产品种类丰富:提供多种规格和类型的电池座、电池扣等产品,满足不同客户的需求。

2. 质量可靠:严格把控产品质量,确保产品性能稳定、可靠。

3. 快速响应:拥有专业的技术支持团队,能够快速响应客户需求,提供解决方案。

4. 一站式服务:提供从选型、采购到技术支持的一站式服务,为客户节省时间和成本。

5. 良好的客户口碑:凭借优质的产品和服务,赢得了广泛的客户认可和好评。

1641A数据手册

厂牌 PDF简要描述 下载
KEYSTONE ELECTRONICS 端子 - PC 引脚插座/插座连接器 KEYSTONE ELECTRONICS 1641A 1641A数据手册

1641A封装设计

查看详情并下载
Symbol
Footprint
3D Model
