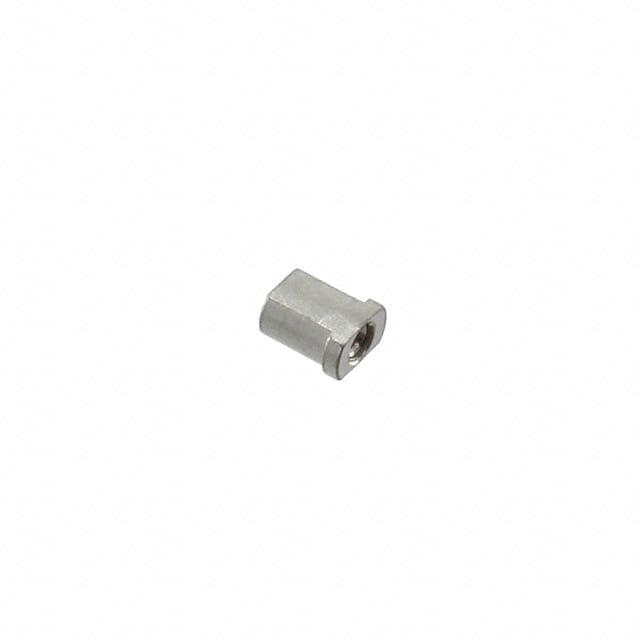

3907-0-18-80-30-84-10-0

厂牌: MILL-MAX
产品描述: Contact SKT 30 Size Solder ST SMD Bulk
供应商型号: ED11428-ND
供应商: Digi-Key
标准整包数: 1
MILL-MAX 端子 - PC 引脚插座/插座连接器 3907-0-18-80-30-84-10-0

3907-0-18-80-30-84-10-0概述

    横向表面贴装插座3907-0-18-80-30-84-10-0 技术手册

    产品简介


    本手册描述的是型号为3907-0-18-80-30-84-10-0的横向表面贴装插座,适用于焊接直径范围为0.38毫米至0.64毫米的导线。该产品广泛应用于各种电子设备和系统中,提供高效、可靠的连接解决方案。

    技术参数


    - 尺寸和重量: 用于直径0.38毫米到0.64毫米的导线
    - 包装方式: 散装包装
    - 接触镀层: 接触镀层为200 - 300微英寸锡(哑光)覆镍
    - 外壳镀层: 壳体镀层为100 - 200微英寸锡(哑光)覆镍
    - 电流额定值: 3安培
    - 材料属性:
    - 接触材料:铍铜合金172(符合ASTM B194标准)
    - 壳体材料:黄铜合金360(符合ASTM B16标准)或385(符合ASTM B455标准)
    - 工作温度范围: -55°C到+125°C
    - 熔点: 980°C(液相)/865°C(固相)

    产品特点和优势


    - 高导电率: 接触材料采用铍铜合金,具有良好的导电性能,保证稳定的电流传输。
    - 机械寿命长: 机械寿命高达1000次循环,确保长期可靠性。
    - 抗应力松弛: 即使在高温环境下也能保持96%的应力,提高产品在恶劣环境下的使用寿命。
    - 兼容性强: 适用于多种导线,具有广泛的适用性。

    应用案例和使用建议


    - 应用案例: 该插座广泛应用于通信设备、汽车电子、工业自动化等领域。
    - 使用建议: 在焊接过程中,确保焊接温度和时间的控制,以避免对材料造成损害;建议进行适当的散热处理,防止长时间高温工作导致材料性能下降。

    兼容性和支持


    - 兼容性: 与直径0.38毫米至0.64毫米的导线完全兼容。
    - 支持和服务: 提供全面的技术支持,包括安装指导和售后维修服务。

    常见问题与解决方案


    - 问题1: 焊接时导线不易固定
    - 解决方案: 使用专用的焊接工具,适当调整焊接时间和温度。
    - 问题2: 连接后接触不良
    - 解决方案: 确保接触面清洁无污渍,重新焊接。

    总结和推荐


    综合来看,3907-0-18-80-30-84-10-0横向表面贴装插座是一款高度可靠的产品,具备出色的导电性能和机械寿命,非常适合于需要高精度连接的应用场合。无论是工业生产还是个人使用,都值得推荐。

3907-0-18-80-30-84-10-0参数

参数
长*宽*高 2.92mm(长度)*2.54mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 散装

3907-0-18-80-30-84-10-0厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

3907-0-18-80-30-84-10-0数据手册

厂牌 PDF简要描述 下载
MILL-MAX 端子 - PC 引脚插座/插座连接器 MILL-MAX 3907-0-18-80-30-84-10-0 3907-0-18-80-30-84-10-0数据手册

3907-0-18-80-30-84-10-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.012 ¥ 8.5514
10+ $ 0.8625 ¥ 7.2881
25+ $ 0.7595 ¥ 6.4174
50+ $ 0.723 ¥ 6.1089
100+ $ 0.6629 ¥ 5.5476
250+ $ 0.6214 ¥ 5.2002
500+ $ 0.5917 ¥ 4.9518
1000+ $ 0.5634 ¥ 4.7153
3000+ $ 0.5472 ¥ 4.5792
库存: 45191
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 8.55
