0287-0-15-15-16-27-10-0

厂牌: MILL-MAX
产品描述: Contact SKT 16 Size Solder ST Thru-Hole Bulk
供应商型号: 575-0287015151627
供应商: Mouser
标准整包数: 1

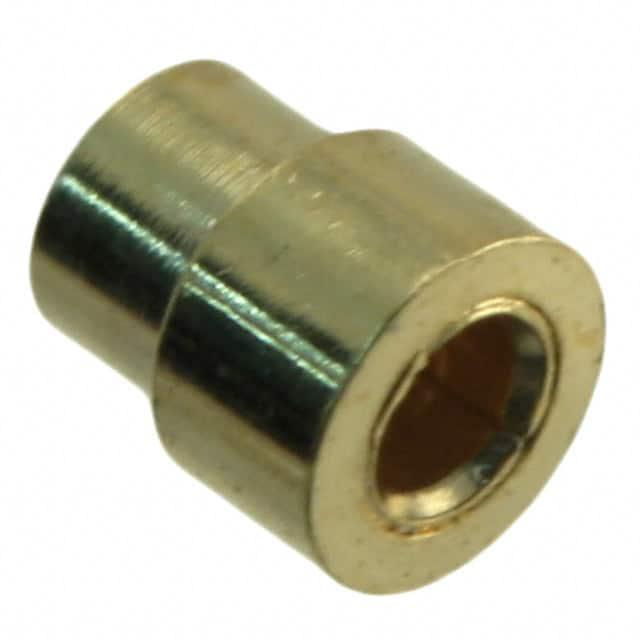

MILL-MAX 端子 - PC 引脚插座/插座连接器 0287-0-15-15-16-27-10-0

0287-0-15-15-16-27-10-0概述

    Mill-Max Receptacle 0287 技术手册

    1. 产品简介


    Mill-Max 0287 接收端插头(Receptacle)是一款用于电路连接的重要电子元器件。它特别适用于需要快速、可靠插拔的应用场合。此型号接收端插头具有无尾设计,接受直径为0.022到0.034英寸,规格为0.025平方的扁平针脚引线。插头采用散装包装形式,便于大批量使用。它广泛应用于电子设备、通信系统和其他需要高可靠性连接的领域。

    2. 技术参数


    - 接触类型: #16,低力六指触点
    - 电流额定值: 4.5 安培
    - 壳体材料: 黄铜合金(UNS C36000),符合 ASTM B 16
    - 接触材料: 铍青铜合金 172(UNS C17200),符合 ASTM B 194
    - 壳体电镀: 10 微英寸金覆盖镍
    - 接触电镀: 30 微英寸金覆盖镍
    - 操作温度范围: -55°C 至 +125°C
    - 熔点: 980°C(液相)/ 865°C(固相)
    - 应力松弛: 在 100 小时 @ 100°C 下保持 96% 的应力,在 100 小时 @ 200°C 下保持 70% 的应力

    3. 产品特点和优势


    - 高可靠性: 由于采用铍青铜合金材料,该接头具备极高的机械寿命(最小100次循环),确保长期使用下的稳定性和可靠性。
    - 优良的电气性能: 22% IACS 电导率使得其在传输电流时损耗小,电阻仅为最大10毫欧姆。
    - 宽泛的工作温度范围: 能够在极端温度条件下保持良好的工作状态,确保在各种环境下都能正常运行。
    - 无铅化处理: 符合RoHS标准,确保环保无害,安全可靠。

    4. 应用案例和使用建议


    - 应用案例: 0287 接收端插头可广泛应用于通信基站、计算机服务器、医疗设备等对连接稳定性和可靠性要求较高的场景。
    - 使用建议: 在安装过程中注意正确选择匹配的引线直径以避免接触不良;定期检查接触部位的清洁度和磨损情况,确保长期使用的稳定性。

    5. 兼容性和支持


    - 该产品与市场上多数的插针引脚兼容,适用于各种标准尺寸的连接。
    - 厂商提供全面的技术支持,包括产品咨询、故障排查等服务,确保客户能够顺利使用并获得最佳体验。

    6. 常见问题与解决方案


    - 问题一: 插拔时手感不一致
    - 解决办法: 检查是否有异物阻碍,清洁接触面。
    - 问题二: 接触不良导致信号不稳定
    - 解决办法: 确保引线直径符合要求,重新安装并紧固。

    7. 总结和推荐


    Mill-Max 0287 接收端插头凭借其卓越的机械性能和电气性能,在众多应用领域表现出色。尤其是在高可靠性需求的应用环境中,其稳定的性能和广泛的适用范围使其成为优选的连接解决方案。强烈推荐使用本产品以满足严苛的工作环境和性能要求。

0287-0-15-15-16-27-10-0参数

参数
长*宽*高 2.29mm(长度)*2.03mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

0287-0-15-15-16-27-10-0厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

0287-0-15-15-16-27-10-0数据手册

厂牌 PDF简要描述 下载
MILL-MAX 端子 - PC 引脚插座/插座连接器 MILL-MAX 0287-0-15-15-16-27-10-0 0287-0-15-15-16-27-10-0数据手册
