6705

产品分类: 同轴连接器(RF)
厂牌: POMONA ELECTRONICS
产品描述: Bayonet Lock 3GHz 75Ω 卡扣 支架安装,隔板安装,面板安装 32.9mm(长度)*16mm(高度)
供应商型号: 501-1142-ND
供应商: Digi-Key
标准整包数: 1
POMONA ELECTRONICS 同轴连接器(RF) 6705

6705概述


    产品简介

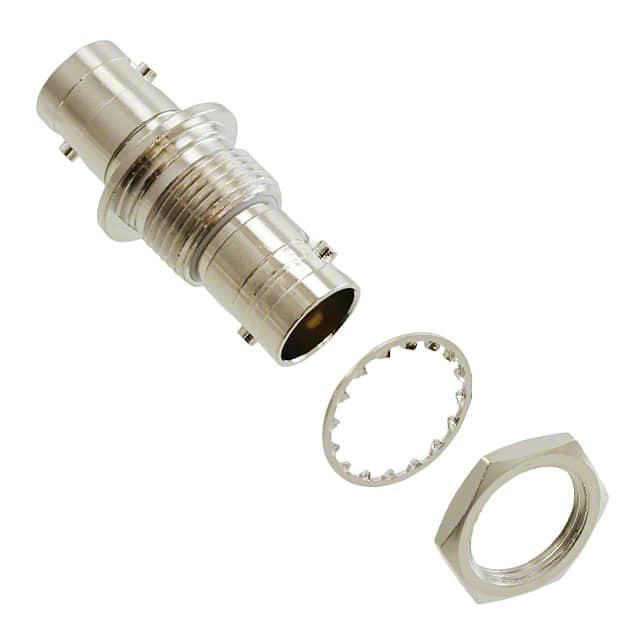

    Model 6705是一款隔离式BNC母座面板连接器,专为HDTV设计。它提供真正的75欧姆阻抗,满足HDTV应用的严格标准。黑色镍镀层的面板使其易于识别为HDTV连接器。此外,该连接器由黄铜精密加工(非压铸)而成,以确保高精度和可靠性。绝缘材料采用高密度聚四氟乙烯(PTFE),以保持理想的介电常数。连接器使用镀金触点引脚,以在高清晰度应用中维持低回波损耗。

    技术参数


    - 阻抗:75欧姆
    - 频率范围:0至3 GHz
    - 电压驻波比(VSWR):最大1.3
    - 插入损耗:0.2 dB(@ 3 GHz)
    - 泄漏损耗:-55 dB(@ 3 GHz)
    - 接触电阻:3毫欧
    - 绝缘电阻:5,000兆欧
    - 插拔次数:500次
    - 温度范围:-40°F至185°F(-40°C至+85°C)
    - 工作电压:手部自由使用时最大500 Vrms(对于CE合规性,不建议在受控电压环境中手持使用超过33 Vrms/70 Vdc)

    产品特点和优势


    Model 6705的独特功能在于其真75欧姆阻抗设计,使其成为HDTV应用的理想选择。黑色镍镀层使得它易于识别,同时高密度PTFE绝缘材料确保了稳定的介电常数。镀金触点引脚有助于降低回波损耗,从而提升信号质量。这些特点使Model 6705在高清晰度视频传输应用中表现出色,具有较高的市场竞争力。

    应用案例和使用建议


    应用案例
    Model 6705通常用于HDTV系统,如高清电视、卫星接收器和其他需要高清晰度视频传输的设备。其精确的阻抗匹配和优良的电气特性使其成为这类应用中的理想选择。
    使用建议
    - 确保所有连接器都正确安装并紧密配合,避免松动。
    - 在进行插拔操作时,尽量避免过度用力,以延长使用寿命。
    - 在处理高电压时,务必遵守安全规定,特别是在CE合规环境中。

    兼容性和支持


    Model 6705适用于大多数符合HDTV标准的设备。制造商提供了全面的技术支持,如有疑问或需要帮助,可以通过电话或访问官网获取更多资讯。该产品由美国制造,保证了高质量的标准。

    常见问题与解决方案


    1. 问题:如何正确插入连接器?
    - 解决方案:轻轻对准连接器的针和孔,平稳地插入,直到听到“咔嚓”声,表示已正确连接。

    2. 问题:如何清洁连接器?
    - 解决方案:使用干净的软布轻轻擦拭,避免使用腐蚀性溶剂。

    3. 问题:如何判断连接器损坏?
    - 解决方案:检查是否有明显的物理损伤,或者通过测试设备检测阻抗和VSWR是否正常。

    总结和推荐


    综上所述,Model 6705以其出色的阻抗匹配、高频性能和可靠的电气特性,在HDTV应用中表现出色。其独特的设计和良好的市场口碑使其成为一个值得信赖的选择。我们强烈推荐这款产品给需要高清晰度视频传输的应用场合。

6705参数

参数
外壳颜色 -
最大频率 3GHz
紧固类型 卡扣
端口数 -
触头端接 -
类型 Bayonet Lock
阻抗 75Ω
长*宽*高 32.9mm(长度)*16mm(高度)
安装方式 支架安装,隔板安装,面板安装
零件状态 在售
包装方式 散装
