72978

产品分类: 同轴连接器(RF)
厂牌: POMONA ELECTRONICS
产品描述: Snap-On,Threaded 4GHz 50Ω 咬接,螺纹 导线安装,支架安装,自由悬挂,贴片安装,通孔安装 17.9mm(长度)*6.4mm(高度)
供应商型号: 72978
供应商: Master
标准整包数: 5
POMONA ELECTRONICS 同轴连接器(RF) 72978

72978概述


    产品简介

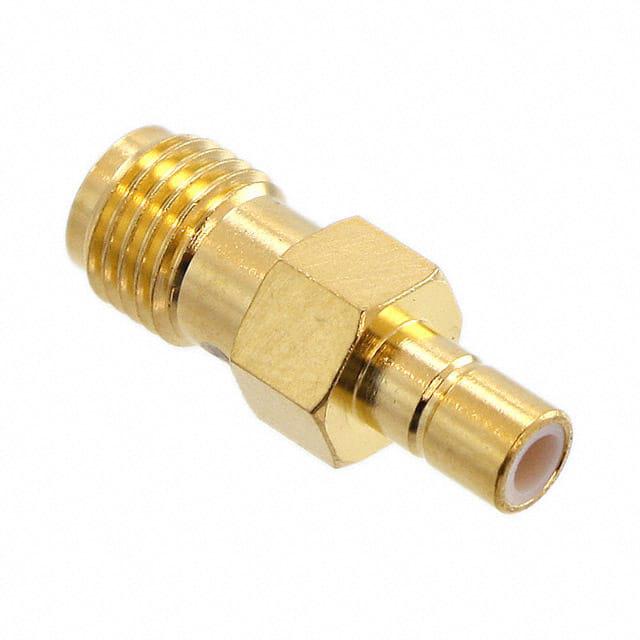

    SMA (F) to SMB (M) 转接头(型号72978) 是一款专为移动通信和其他高带宽应用设计的小型且耐用的连接器。它不仅具备高带宽特性,还能够在极端温度条件下稳定工作,适用于各种严苛的应用环境。该产品以其紧凑的尺寸和可靠的表现,在军事和工业领域得到广泛应用。

    技术参数


    - 频率范围:DC - 4 GHz
    - 阻抗:50 Ω
    - 工作电压:小于500 V峰峰值
    - 介电强度:750 Vrms
    - 驻波比:最大值为1.2
    - 中心/外接触电阻:最大值分别为0.006 Ω和0.001 Ω
    - 绝缘电阻:大于5000 MΩ
    - 插入次数:最小500次循环
    - 工作温度范围:-65˚C 至 165˚C,相当于-85˚F至329˚F

    产品特点和优势


    SMA (F) to SMB (M) 转接头(型号72978)具有以下特点和优势:
    - 高带宽性能:能够处理高达4 GHz的信号,适用于需要高速数据传输的应用场景。
    - 军规认证:符合MIL-C-39012, IEC 169-15, 和CECC 22110标准,确保了产品的可靠性和稳定性。
    - 小型化设计:体积小巧,适合在空间受限的应用环境中使用。
    - 材料优良:采用精密加工的黄铜主体,表面镀金以减少信号损失,中心触点分别由镀金黄铜插头和镀金铍铜插座构成,保证了长期使用的可靠性。
    - 良好的耐温性:能够在广泛的温度范围内正常工作,从极低温到高温环境都能保持稳定表现。

    应用案例和使用建议


    应用案例:
    - 移动通信:此转接头被广泛应用于手机基站、卫星通信等领域,能够在不同频段间进行高效传输。
    - 雷达系统:适用于各类雷达系统,尤其是在高动态范围应用中表现出色。
    - 测试测量设备:用于实验室内的高精度测试仪器,确保数据采集的准确性。
    使用建议:
    - 在安装过程中,务必确保连接器的两端完全对齐,避免产生额外的应力。
    - 为防止信号干扰,建议将转接头与其它部件适当隔离。
    - 在长时间高温环境下使用时,需定期检查连接器的状态,确保其始终处于良好状态。

    兼容性和支持


    兼容性:
    - 此转接头可与支持SMA(F)和SMB(M)接口的其他设备配合使用,适用于多种标准通信协议。
    支持与维护:
    - 如有技术支持需求,可通过电子邮件technicalsupport@pomonatest.com或拨打指定电话进行咨询。
    - 有关购买渠道的信息,请访问官网www.pomonaelectronics.com,或者联系销售部门。

    常见问题与解决方案


    常见问题及解决方案:
    1. 问题:信号传输不稳定
    - 解决方法:检查连接器两端是否对齐,尝试重新连接并确认连接稳固。
    2. 问题:工作电压过高导致损坏
    - 解决方法:请严格按照技术手册中的额定值操作,避免过载。
    3. 问题:长时间使用后接触不良
    - 解决方法:定期检查连接器是否需要清洁或更换,并遵循正确的保养流程。

    总结和推荐


    SMA (F) to SMB (M) 转接头(型号72978)凭借其卓越的性能、广泛的工作温度范围以及严格的军规认证,在高带宽应用中表现出色。无论是移动通信、雷达系统还是测试测量设备,该产品都是一个可靠的选择。强烈推荐在需要高可靠性、长寿命连接解决方案的应用中使用此款转接头。

72978参数

参数
阻抗 50Ω
外壳颜色 -
最大频率 4GHz
紧固类型 咬接,螺纹
端口数 -
触头端接 -
类型 Snap-On,Threaded
长*宽*高 17.9mm(长度)*6.4mm(高度)
安装方式 导线安装,支架安装,自由悬挂,贴片安装,通孔安装
零件状态 在售
包装方式 散装,袋装

72978厂商介绍

Pomona Electronics是一家美国公司,专注于设计和制造电子测试和测量设备。该公司的产品广泛应用于电力系统、工业自动化、能源管理和教育等领域。

Pomona Electronics的主要产品分类包括:
1. 电流钳:用于测量交流和直流电流,适用于电气故障诊断和系统维护。
2. 万用表:多功能测量设备,可以测量电压、电流、电阻等参数。
3. 电力质量分析仪:用于监测和分析电力系统中的电压、电流和频率等参数。
4. 绝缘电阻测试仪:用于测试电气设备的绝缘性能,确保安全运行。

Pomona Electronics的优势在于:
1. 高精度:提供高精度的测量结果,满足严格的工业标准。
2. 可靠性:产品经过严格测试,确保在各种环境下稳定运行。
3. 用户友好:设计简单直观,易于操作和维护。
4. 技术创新:不断研发新技术,提高产品性能和功能。

72978数据手册

厂牌 PDF简要描述 下载
POMONA ELECTRONICS 同轴连接器(RF) POMONA ELECTRONICS 72978 72978数据手册

72978封装设计

查看详情并下载
Symbol
Footprint
3D Model
