72969

产品分类: 同轴连接器(RF)
厂牌: POMONA ELECTRONICS
产品描述: Threaded 18GHz 50Ω 螺纹 导线安装,支架安装,自由悬挂,贴片安装,通孔安装 19.2mm(长度)
供应商型号: 501-1255-ND
供应商: Digi-Key
标准整包数: 1
POMONA ELECTRONICS 同轴连接器(RF) 72969

72969概述

    高质量电子元器件产品技术手册

    产品简介

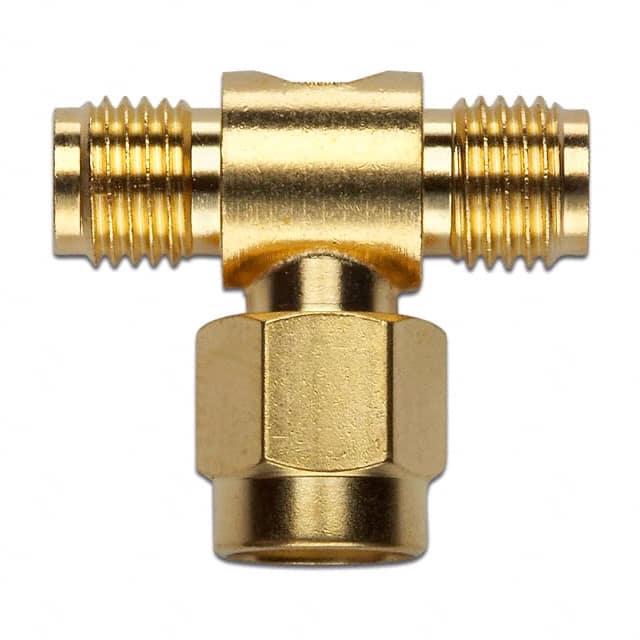

    产品名称:SMA T型连接器 (Model 72969)
    SMA(SubMiniature version A)连接器是一种广泛应用于高频信号传输领域的高可靠性连接器。SMA T型连接器(Model 72969)具备高频带宽、小巧尺寸和高耐用性等特点,特别适用于移动通信、无线通信系统、雷达设备及医疗仪器等领域。这些特性确保了它在各种严苛环境下的稳定性能。

    技术参数


    - 阻抗: 50Ω
    - 频率范围: DC - 18 GHz
    - 工作电压: < 500 Vpeak
    - 介电耐压: 1,000 Vrms
    - 电压驻波比(VSWR): 最大值为1.25
    - 中心接触电阻: 最大值为0.003Ω
    - 外接触电阻: 最大值为0.002Ω
    - 绝缘电阻: > 5000 MΩ
    - 插拔次数: 至少500次
    - 温度范围: -65°C 到 165°C(-85°F 到 329°F)

    产品特点和优势


    SMA T型连接器(Model 72969)具有以下特点和优势:
    - 高频宽带: 支持高达18GHz的信号传输,确保信号传输的稳定性和一致性。
    - 小尺寸: 设计紧凑,适合空间有限的应用场合。
    - 耐用性: 采用精密加工和镀金处理,提升产品的耐用性和稳定性。
    - 环境适应性: 宽广的工作温度范围(-65°C 到 165°C),确保在极端环境下仍能正常工作。
    - 高性能材料: 螺栓主体由黄铜制成,表面镀金;中心触点采用镀金黄铜和铍铜,确保低损耗和高可靠性的连接。

    应用案例和使用建议


    SMA T型连接器广泛应用于移动通信基站、雷达设备、测试仪器等领域。例如,在移动通信基站中,它能够有效支持高频信号的传输,提高网络性能。在使用过程中,为了保证最佳性能,需要注意以下几点:
    - 确保连接器和线缆之间的匹配性。
    - 在高频应用时,避免过大的机械应力,以防止接触不良。
    - 注意保持连接器和周围环境的清洁,以减少杂散干扰。

    兼容性和支持


    SMA T型连接器(Model 72969)与市面上大部分同类型的产品兼容,便于在不同设备间进行互换。Pomona Electronics公司提供了全面的技术支持和售后服务,客户可以通过官网查询购买渠道,并联系技术支持团队解决遇到的问题。

    常见问题与解决方案


    1. 连接器无法稳固插入?
    - 检查是否有异物阻碍连接过程。
    - 确认连接器是否正确对齐。
    2. 高频信号传输效果差?
    - 检查连接器的接触部分是否干净无污染。
    - 检查是否有适当的接地措施。
    3. 温度适应能力不佳?
    - 使用耐高温材料进行额外保护。
    - 定期检查连接器状态,确保其在极端条件下正常运行。

    总结和推荐


    SMA T型连接器(Model 72969)以其高带宽、小尺寸、优异的电气性能和高耐用性,在高频信号传输领域表现出色。其广泛的应用范围和优秀的技术参数使其成为市场上同类产品的有力竞争者。我们强烈推荐这一产品,特别是对于那些需要在严苛环境下保持信号稳定传输的应用场景。

72969参数

参数
阻抗 50Ω
外壳颜色 -
最大频率 18GHz
紧固类型 螺纹
端口数 -
触头端接 -
类型 Threaded
长*宽*高 19.2mm(长度)
安装方式 导线安装,支架安装,自由悬挂,贴片安装,通孔安装
零件状态 在售
包装方式 散装,袋装

72969厂商介绍

Pomona Electronics是一家美国公司,专注于设计和制造电子测试和测量设备。该公司的产品广泛应用于电力系统、工业自动化、能源管理和教育等领域。

Pomona Electronics的主要产品分类包括:
1. 电流钳:用于测量交流和直流电流,适用于电气故障诊断和系统维护。
2. 万用表:多功能测量设备,可以测量电压、电流、电阻等参数。
3. 电力质量分析仪:用于监测和分析电力系统中的电压、电流和频率等参数。
4. 绝缘电阻测试仪:用于测试电气设备的绝缘性能,确保安全运行。

Pomona Electronics的优势在于:
1. 高精度:提供高精度的测量结果,满足严格的工业标准。
2. 可靠性:产品经过严格测试,确保在各种环境下稳定运行。
3. 用户友好:设计简单直观,易于操作和维护。
4. 技术创新:不断研发新技术,提高产品性能和功能。

72969数据手册

厂牌 PDF简要描述 下载
POMONA ELECTRONICS 同轴连接器(RF) POMONA ELECTRONICS 72969 72969数据手册

72969封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 21.2056 ¥ 177.4644
25+ $ 21.2031 ¥ 177.4435
库存: 234
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 177.46
