73084-6

产品分类: 接线板-适配器
厂牌: POMONA ELECTRONICS

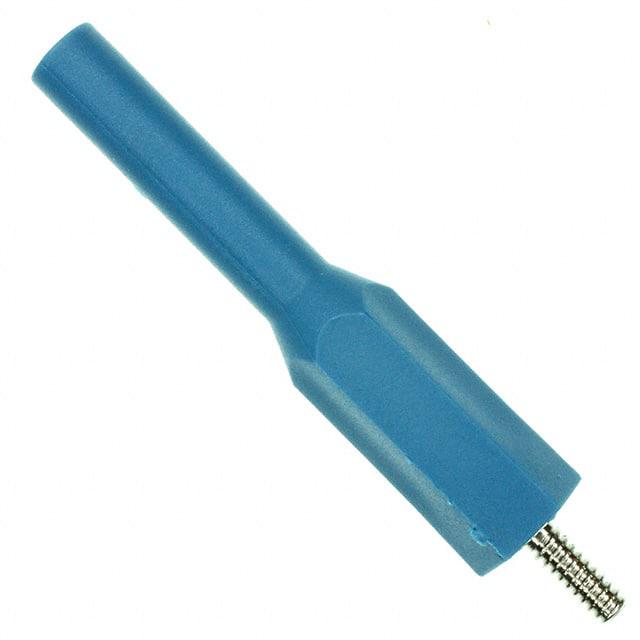

产品描述: Jack Terminal Brass Blue F 48.69mm Nickel
供应商型号: 3127153
供应商: 海外现货
标准整包数: 1
POMONA ELECTRONICS 接线板-适配器 73084-6

73084-6概述

    #

    产品简介


    Pomona Electronics推出的型号为73084、73085、73086和73088的终端接线柱是专为提供便捷、快速的香蕉插头连接而设计的适配器。这些终端接线柱支持6-32、8-32和10-32规格的公螺纹和10-32规格的母螺纹。它们广泛应用于需要可靠连接和测量的各种场合,如控制面板、终端条和测试系统等。

    技术参数


    - 适用电压:600 Vrms(不手握状态下)。CE认证限制,电压超过33 Vrms/70 Vdc时不可手持操作。
    - 电流:20 A
    - 工作温度范围:-10°C到+80°C(+14°F到176°F)
    - 扭矩(In/lb):
    - Model 73084:7
    - Model 73085:20
    - Model 73086:20
    - Model 73088:16
    尺寸信息
    - 所有尺寸均以英寸表示,公差标准:
    - .xx = ±.02"(±0.51 mm)
    - .xxx = ±.005"(±0.127 mm)

    产品特点和优势


    - 便捷快速连接:通过替换终端条或控制面板上的螺丝,可以轻松实现香蕉插头的连接,避免使用鳄鱼夹或测试探针造成的“滑脱”现象。
    - 安全性高:无需手持即可达到600Vrms的安全电压,有助于防止意外弧光过载。
    - 标准化兼容性:适用于多种颜色编码的标准绝缘香蕉插头/跳线套件,便于管理和识别。
    - 适配不同测试场景:尤其适合与型号73087的跳线测试导线套件配合使用,可在同级测试序列中进行精准检测。

    应用案例和使用建议


    应用案例
    这些终端接线柱在各种电气测试和控制系统中发挥着重要作用。例如,在核电站的应用中,它们可以帮助技术人员高效且安全地进行电路连接和测试操作。此外,在实验室和工业环境中,它们也可以用于各类仪器仪表的接线和信号传输。
    使用建议
    - 在安装过程中,确保所使用的螺丝与终端接线柱的螺纹规格匹配,以避免损坏接口。
    - 针对不同的使用场景,可选择不同颜色的绝缘套,以便于在复杂布线环境下快速辨识。
    - 对于高压环境下的使用,必须严格按照制造商的指示操作,避免安全隐患。

    兼容性和支持


    这些终端接线柱与大多数标准香蕉插头兼容,适用于广泛的电气测试和控制系统。制造商提供了详尽的技术支持文档,并设有专门的技术支持邮箱technicalsupport@pomonatest.com,用户可以在遇到任何技术问题时寻求帮助。

    常见问题与解决方案


    常见问题及解决方案
    - Q1: 如何正确安装终端接线柱?
    - A1: 确保所选螺纹规格一致,使用合适的工具按照指定扭矩值拧紧螺丝。
    - Q2: 如何避免高压环境下的触电风险?
    - A2: 当使用电压超过33 Vrms/70 Vdc时,务必不要直接用手接触接线柱。
    - Q3: 颜色编码是否会影响性能?
    - A3: 不会,颜色编码仅用于区分不同的导线,不影响产品的电气性能。

    总结和推荐


    综上所述,Pomona Electronics的型号73084、73085、73086和73088的终端接线柱凭借其高效的连接方式、可靠的电气性能和安全的操作特性,成为电气工程领域的优选产品。无论是用于实验室测试还是工业控制系统,这些终端接线柱都能满足用户的需求。因此,强烈推荐该产品给那些追求高效、安全和可靠电气连接的用户。

73084-6参数

参数
安装方式 螺纹安装
零件状态 在售
包装方式 袋装

73084-6厂商介绍

Pomona Electronics是一家美国公司,专注于设计和制造电子测试和测量设备。该公司的产品广泛应用于电力系统、工业自动化、能源管理和教育等领域。

Pomona Electronics的主要产品分类包括:
1. 电流钳:用于测量交流和直流电流,适用于电气故障诊断和系统维护。
2. 万用表:多功能测量设备,可以测量电压、电流、电阻等参数。
3. 电力质量分析仪:用于监测和分析电力系统中的电压、电流和频率等参数。
4. 绝缘电阻测试仪:用于测试电气设备的绝缘性能,确保安全运行。

Pomona Electronics的优势在于:
1. 高精度:提供高精度的测量结果,满足严格的工业标准。
2. 可靠性:产品经过严格测试,确保在各种环境下稳定运行。
3. 用户友好:设计简单直观,易于操作和维护。
4. 技术创新:不断研发新技术,提高产品性能和功能。

73084-6数据手册

厂牌 PDF简要描述 下载
POMONA ELECTRONICS 接线板-适配器 POMONA ELECTRONICS 73084-6 73084-6数据手册
