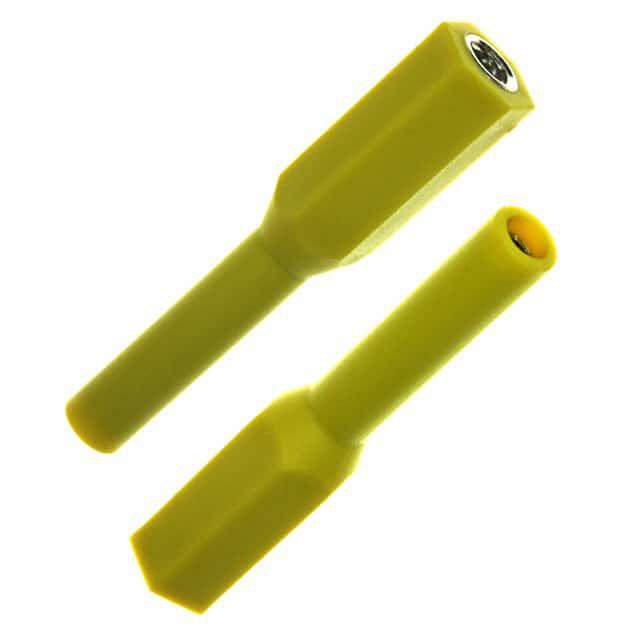

73086-4

产品分类: 接线板-适配器
厂牌: POMONA ELECTRONICS
产品描述: Jack Terminal Brass Yellow F 48.69mm Nickel
供应商型号: 565-73086-4
供应商: Mouser
标准整包数: 1
POMONA ELECTRONICS 接线板-适配器 73086-4

73086-4概述


    产品简介


    Pomona Electronics生产的型号为73084、73085、73086和73088的终端接线柱是一种多功能的电子元器件,适用于各类测量和测试场合。该产品主要用于提供一种便捷快速的香蕉插头连接方式,通过替换终端条或控制面板上的螺丝实现。此款终端接线柱可以与标准护套或非护套的香蕉插头/跳线安全连接,广泛应用于各种工业控制系统、实验室测量仪器和测试系统中。

    技术参数


    - 电压:最大额定值为600 VRMS,CE合规条件下当电压超过33 VRMS / 70 VDC时,避免手持操作。
    - 电流:最大连续电流为20A。
    - 工作温度范围:-10°C到+80°C(+14°F至176°F)。
    - 螺纹规格:包括6-32、8-32、10-32的公螺纹和10-32的母螺纹。
    - 扭矩:具体数值因不同型号而异(例如,73084为7 lbf·in,73085和73086为20 lbf·in,73088为16 lbf·in)。
    - 尺寸:所有尺寸单位为英寸(公差说明请见文档)。

    产品特点和优势


    此款终端接线柱的主要优势在于它提供了一种简单快捷的方式连接香蕉插头,从而避免了传统方式(如鳄鱼夹或探针滑落)带来的潜在危险。此外,它特别适合用于Pomona的73087跳线测试引线套装,特别是在双工测试序列中。材料方面,采用镍镀黄铜和聚丙烯绝缘材料,保证了良好的耐腐蚀性和电气性能。

    应用案例和使用建议


    这类终端接线柱最常见于需要进行精确测量的实验环境中,如电路调试、设备检测等场合。建议在使用时,确保连接稳固以避免接触不良。对于特殊的应用场景,用户可以根据实际情况选择合适的颜色编码(黑色、红色、黄色或蓝色),以便于区分和管理不同的连接线路。

    兼容性和支持


    该产品与市场上大多数常见的6-32、8-32、10-32规格的螺纹接口兼容。用户可通过官方网站查询购买渠道和支持信息。对于遇到的技术问题,官方提供了技术支持邮箱(technicalsupport@pomonatest.com),用户可直接联系获取帮助。

    常见问题与解决方案


    - Q: 长时间高电流使用下发热严重怎么办?
    - A: 确保安装时留有足够的散热空间,避免长时间过载使用。

    - Q: 连接不稳定导致信号干扰如何解决?
    - A: 检查连接点是否清洁无尘,必要时可更换新的接线柱以确保良好接触。

    总结和推荐


    综上所述,Pomona Electronics的这款型号73084、73085、73086和73088的终端接线柱具有结构坚固、使用方便等特点,在众多应用场合中表现出色。其独特的设计有效提升了安全性,并简化了操作流程。因此,无论是专业技术人员还是爱好者,都可以考虑将其作为首选工具之一。

73086-4参数

参数
安装方式 螺纹安装
零件状态 在售
包装方式 袋装

73086-4厂商介绍

Pomona Electronics是一家美国公司,专注于设计和制造电子测试和测量设备。该公司的产品广泛应用于电力系统、工业自动化、能源管理和教育等领域。

Pomona Electronics的主要产品分类包括:
1. 电流钳:用于测量交流和直流电流,适用于电气故障诊断和系统维护。
2. 万用表:多功能测量设备,可以测量电压、电流、电阻等参数。
3. 电力质量分析仪:用于监测和分析电力系统中的电压、电流和频率等参数。
4. 绝缘电阻测试仪:用于测试电气设备的绝缘性能,确保安全运行。

Pomona Electronics的优势在于:
1. 高精度:提供高精度的测量结果,满足严格的工业标准。
2. 可靠性:产品经过严格测试,确保在各种环境下稳定运行。
3. 用户友好:设计简单直观,易于操作和维护。
4. 技术创新:不断研发新技术,提高产品性能和功能。

73086-4数据手册

厂牌 PDF简要描述 下载
POMONA ELECTRONICS 接线板-适配器 POMONA ELECTRONICS 73086-4 73086-4数据手册

73086-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
