4391-50

产品分类: RF衰减器
厂牌: POMONA ELECTRONICS
产品描述: 2W 0MHz 500MHz 50Ω 导线安装,通孔安装 49.53mm(长度)
供应商型号: ET-1695010
供应商: 海外现货
标准整包数: 1
POMONA ELECTRONICS RF衰减器 4391-50

4391-50概述

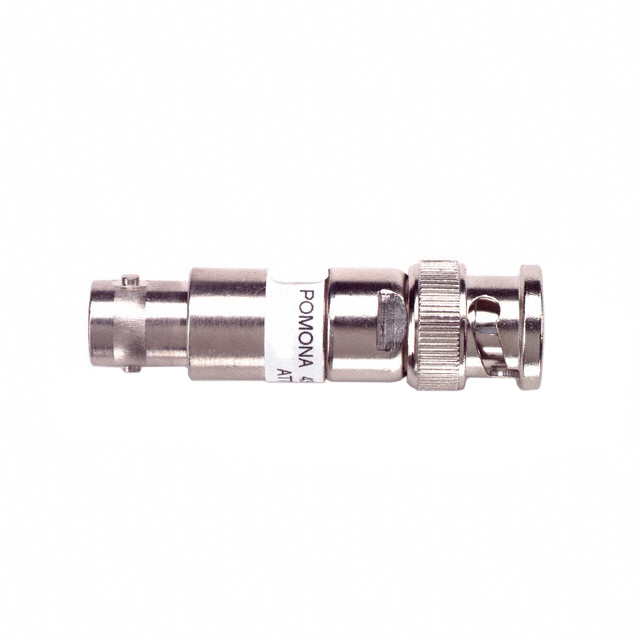

    Pomona Electronics Model 4391 BNC Resistor Attenuator

    1. 产品简介


    型号: Pomona Electronics Model 4391
    类型: BNC电阻衰减器
    主要功能:
    - 用于同轴线路上添加串联电阻,适用于带有BNC连接器的应用场景。
    - 能够提高信号质量,减少噪声干扰,适用于多种高频电路设计中。
    应用领域:
    - 测试设备和仪器
    - 高频通信系统
    - 数据传输系统
    - 科研实验室

    2. 技术参数


    - 尺寸: 所有尺寸单位为英寸(inches)。公差(除非特别说明):.xx = ±.02” (0.51 mm),.xxx = ±.005” (0.127 mm)。
    - 额定值:
    - 最大工作温度:+102°C (+216°F)
    - 频率范围:DC至500 MHz
    - 电阻容差:±1%
    - 功率:2W @ 25°C最大
    - 材料:
    - 外壳和接头:黄铜,合金360,半硬态
    - 中心触点:男型—黄铜,合金360,半硬态;女型—铍铜(ASTM B196和B197条件HT)
    - 外接触:铍铜(ASTM B196和B197条件HT)
    - 绝缘体:聚四氟乙烯(ASTM D1457)
    - 密封圈/垫片:硅橡胶(ZZ-R-765, Class 11, Grade 50)
    - 电阻:无感膜式电阻

    3. 产品特点和优势


    - 独特功能:
    - 高精度:电阻容差±1%,确保信号质量。
    - 广泛频率范围:从直流到500 MHz,适用于多种高频应用。
    - 高功率承受能力:2W @ 25°C最大功率,适合高功耗场景。
    - 优势:
    - 耐用材料:采用黄铜和铍铜材料,耐高温、抗腐蚀,适合长期使用。
    - 低噪声设计:无感膜式电阻减少噪声干扰。
    - 易于安装:BNC接口便于安装和连接。
    - 市场竞争力:高品质且多功能,使其在众多竞争对手中脱颖而出。

    4. 应用案例和使用建议


    - 应用场景:
    - 测试设备: 如示波器、频谱仪、信号发生器等,用于校准和调整信号。
    - 通信系统: 在高频通信系统中使用,减少信号损耗。
    - 科研实验室: 用于研究高频信号处理和传输。
    - 使用建议:
    - 确保正确连接BNC接口,避免信号丢失。
    - 定期检查和更换密封圈,保持良好的电气性能。
    - 注意环境温度,确保在+102°C以下工作,以防止过热损坏。

    5. 兼容性和支持


    - 兼容性:
    - 本产品适用于所有符合BNC标准的同轴电缆连接器,广泛兼容各种设备和系统。
    - 支持:
    - 客户服务电话:美国:800-490-2361,欧洲:31-(0) 40 2675 150
    - 技术支持邮箱:technicalsupport@pomonatest.com
    - 购买信息及更多产品详情:www.pomonaelectronics.com

    6. 常见问题与解决方案


    - 问题: 信号衰减不明显。
    - 解决办法: 检查连接是否正确,确保连接器紧密贴合,排除接触不良导致的信号损失。
    - 问题: 电阻值变化大。
    - 解决办法: 可能是由于环境温度过高或过低引起的,需控制好工作环境温度,同时确认是否需要重新校准。

    7. 总结和推荐


    综合评估:
    - 优点:
    - 高精度和可靠性,保证信号稳定。
    - 宽广的工作频率范围,适应性强。
    - 强大的技术支持和服务网络,保障用户无忧使用。

    推荐:
    - 我们强烈推荐Pomona Electronics Model 4391 BNC电阻衰减器。它的多功能性、高质量和完善的售后服务使其成为许多应用场景的理想选择。

4391-50参数

参数
最小工作频率 0MHz
阻抗 50Ω
额定功率 2W
典型衰减 -
衰减容差 -
最大工作频率 500MHz
长*宽*高 49.53mm(长度)
安装方式 导线安装,通孔安装
零件状态 在售
包装方式 散装

4391-50厂商介绍

Pomona Electronics是一家美国公司,专注于设计和制造电子测试和测量设备。该公司的产品广泛应用于电力系统、工业自动化、能源管理和教育等领域。

Pomona Electronics的主要产品分类包括:
1. 电流钳:用于测量交流和直流电流,适用于电气故障诊断和系统维护。
2. 万用表:多功能测量设备,可以测量电压、电流、电阻等参数。
3. 电力质量分析仪:用于监测和分析电力系统中的电压、电流和频率等参数。
4. 绝缘电阻测试仪:用于测试电气设备的绝缘性能,确保安全运行。

Pomona Electronics的优势在于:
1. 高精度:提供高精度的测量结果,满足严格的工业标准。
2. 可靠性:产品经过严格测试,确保在各种环境下稳定运行。
3. 用户友好:设计简单直观,易于操作和维护。
4. 技术创新:不断研发新技术,提高产品性能和功能。

4391-50数据手册

厂牌 PDF简要描述 下载
POMONA ELECTRONICS RF衰减器 POMONA ELECTRONICS 4391-50 4391-50数据手册

4391-50封装设计

查看详情并下载
Symbol
Footprint
3D Model
