首页  >  产品百科  >  3273218

3273218

产品分类: 背板连接器 - 配件
厂牌: PHOENIX CONTACT

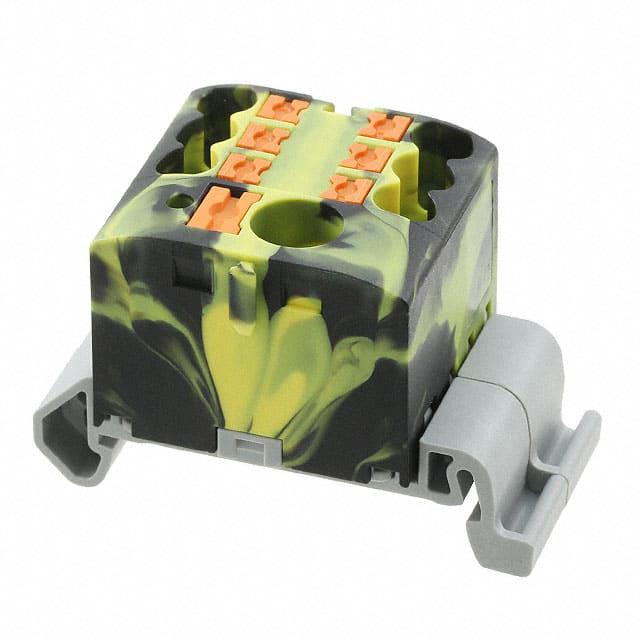

产品描述: 菲尼克斯,接线板,PTFIX6/6X2,5-NS35A-FE,Conn Distribution Terminal Block 7 POS Spring Clamp DIN Rail/Panel Mount 41A
供应商型号: 277-16181-ND
供应商: Digi-Key
标准整包数: 1

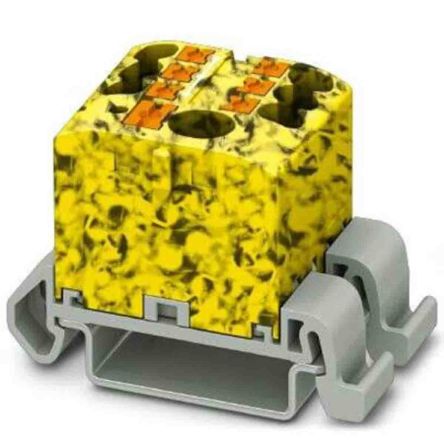

PHOENIX CONTACT 背板连接器 - 配件 3273218

3273218概述


    产品简介


    PTFIX 6/6X2.5-NS35A-FE 分布式接线端子 是一种高可靠性、模块化的接线端子块,专为水平安装和集成供电设计。该产品能够通过导电柱实现彼此之间的连接,并提供多种颜色选择以确保清晰的布线效果。其广泛应用于工业控制、轨道交通、数据中心等领域,适用于各种需要可靠、紧凑和高效接线解决方案的场合。

    技术参数


    - 电气特性
    - 额定电压:690 V
    - 额定电流:24 A
    - 最大负载电流:32 A(4 mm² 导线)
    - 最大总电流:57 A(10 mm² 导线)
    - 绝缘材料:PA
    - 耐火等级:UL 94 V0
    - 额定冲击电压:8 kV
    - 机械特性
    - 连接方法:压入式连接
    - 导线剥皮长度:8 mm - 10 mm
    - 宽度:25.6 mm
    - 长度:45.7 mm
    - 高度(NS 35/7,5):30.9 mm
    - 其他特性
    - 绝缘材料温度指数:130 °C
    - 相对绝缘材料温度指数(Elec., UL 746 B):130 °C
    - 氧气指数:>32 %
    - 燃烧测试方法(DIN EN 60695-11-10):V0
    - 操作环境:工业环境、铁路车辆、数据中心

    产品特点和优势


    PTFIX 6/6X2.5-NS35A-FE 分布式接线端子的独特之处在于其高效的设计,显著提高了施工效率。具体优势如下:
    - 时间节约:高达 80%,这归功于无需手动连接桥接即可安装的端子块。
    - 便捷连接:采用无工具压入式连接技术,使导线连接更为简便快捷。
    - 清晰布线:提供 11 种不同颜色选择,便于识别和管理线路。
    - 灵活安装:支持 DIN 铁轨安装、直接安装和粘合安装,提供多种选择。
    - 节省空间:横向安装方式可以节省高达 50% 的空间。

    应用案例和使用建议


    应用案例:该接线端子广泛应用于工业自动化系统、轨道交通电气控制箱以及数据中心电力分配系统中。例如,在轨道车辆中,它可以用于配电系统中的分线连接,保证高效稳定的电力传输。
    使用建议:
    - 在使用前务必确认导线的截面和规格符合产品的技术要求。
    - 为了提高系统的可靠性和安全性,推荐使用与之匹配的插件桥接装置进行额外的连接。
    - 建议在安装过程中确保所有电气连接均正确且牢固,避免松动引发故障。

    兼容性和支持


    该产品与其他常见的工业标准和设备具有良好的兼容性,如 IEC 60947-7-1 等国际标准。制造商提供了详细的技术文档和支持服务,以帮助客户更好地了解和使用产品。同时,该产品已通过多项国际认证,包括 DNV GL、CSA、UL 认证等,确保其符合全球市场的严格要求。

    常见问题与解决方案


    - 问题:安装过程中无法准确压入导线怎么办?
    - 解决方案:请检查导线截面是否符合产品要求,确保导线剥皮长度适当,遵循正确的压入步骤。
    - 问题:端子在高负荷条件下频繁跳脱?
    - 解决方案:重新检查连接是否牢固,确保连接处没有腐蚀或损坏,并检查是否有过载现象。
    - 问题:长时间使用后端子块出现老化现象?
    - 解决方案:定期维护和检查端子块,确保其处于最佳工作状态。若发现异常,应及时更换以防止安全隐患。

    总结和推荐


    综上所述,PTFIX 6/6X2.5-NS35A-FE 分布式接线端子以其高效的时间节省、便捷的连接方式、灵活的安装选项和高可靠性,在多个应用场景中表现出色。其优越的电气特性和机械特性使其成为众多工业和轨道交通项目中的理想选择。因此,强烈推荐该产品用于需要高效、稳定、安全布线解决方案的各类应用场景。

3273218参数

参数
长*宽*高 45.7mm*25.2mm*28.7mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

3273218厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3273218数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 背板连接器 - 配件 PHOENIX CONTACT 3273218 3273218数据手册

3273218封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.829 ¥ 23.9051
库存: 6
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 23.9
