3273330

产品分类: 背板连接器 - 配件
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,接线板,PTFIX6/6X2,5GY,Phoenix Contact 分线盒, 7路, 24 A, 41 A , 26 → 12 AWG线规格
供应商型号: 3273330
供应商: 国内现货
标准整包数: 1
PHOENIX CONTACT 背板连接器 - 配件 3273330

3273330概述

    PTFIX 6/6X2.5 GY 分布式块技术手册



    1. 产品简介

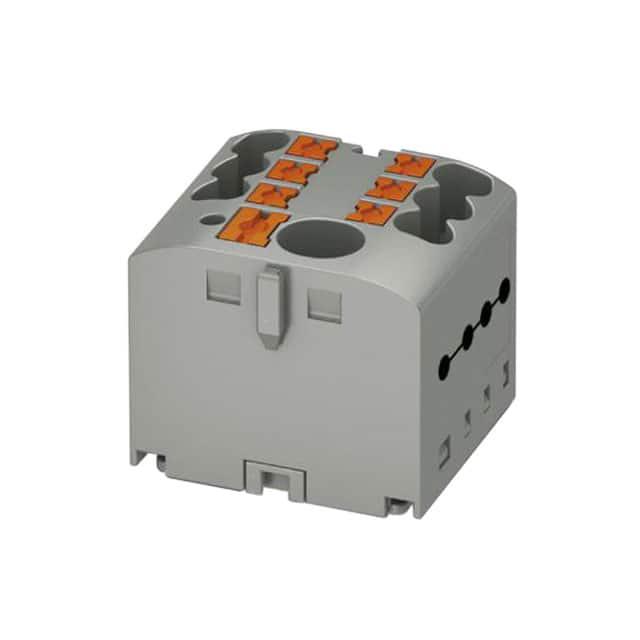

    PTFIX 6/6X2.5 GY 是一款基础接线端子块,适用于供电连接。这些模块可以相互通过导电轴进行桥接。它们设计用于工业自动化、电力系统和铁路车辆等应用领域。PTFIX 系列产品提供了简化接线、节省时间和空间的优势。


    2. 技术参数



    - 额定电压: 450 V
    - 额定电流: 24 A
    - 连接方式: 压入式连接
    - 连接数量: 7个
    - 导体横截面范围: 0.14 mm² 至 4 mm²
    - AWG 范围: 26 至 12
    - 尺寸: 长度 28.6 mm,宽度 25.6 mm,高度 21.7 mm
    - 颜色: 灰色
    - 安装方式: 支持 DIN 导轨安装、直接安装或粘贴安装


    3. 产品特点和优势



    - 时间节约: 由于模块化设计,无需手动桥接,可节省高达80%的时间。
    - 快速连接: 压入式连接技术无需工具即可实现快速安全的连接。
    - 清晰布线: 十一种不同颜色选项使布线更加清晰。
    - 灵活安装: 可以通过 DIN 导轨、直接安装或粘贴安装,具有很高的灵活性。
    - 节省空间: 横向安装时,节省高达50%的空间。


    4. 应用案例和使用建议



    - 工业自动化: 适用于复杂的布线环境,提高布线效率和安全性。
    - 电力系统: 在配电柜中作为可靠的连接点,确保系统的稳定运行。
    - 铁路车辆: 经过严格测试,符合铁路行业标准,适用于高振动和高温环境。

    使用建议:
    - 在安装过程中确保所有连接正确且牢固,避免因松动导致的短路。
    - 定期检查连接点是否有腐蚀或损坏,确保长期稳定运行。


    5. 兼容性和支持



    PTFIX 6/6X2.5 GY 与多种标准兼容,包括 IEC 60998-2-2 和 UL 94 V0。厂商提供全面的技术支持和维护服务,确保用户能够获得最佳的使用体验。


    6. 常见问题与解决方案



    - 问题: 连接不稳定
    - 解决方案: 检查导体是否已正确压入并固定。如果需要,重新安装连接。
    - 问题: 颜色区分不清
    - 解决方案: 确保选择正确的颜色代码。在复杂环境中可以标记不同电路以方便识别。


    7. 总结和推荐



    PTFIX 6/6X2.5 GY 以其高效的时间节约、易于操作的连接技术和广泛的应用兼容性,在工业和铁路行业中表现出色。这些优点使其成为理想的接线端子选择。我们强烈推荐此产品给寻求高效、可靠布线解决方案的用户。

3273330参数

参数
长*宽*高 28.19mm*25.2mm*21.2mm
安装方式 直接安装
零件状态 在售
包装方式 散装

3273330厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3273330数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 背板连接器 - 配件 PHOENIX CONTACT 3273330 3273330数据手册

3273330封装设计

查看详情并下载
Symbol
Footprint
3D Model
