1046963

产品分类: 背板连接器 - 配件
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,接线板,PTFIX4/12X1,5RD,Phoenix Contact 分线盒, 13路, 17.5A , 14 AWG线规格
供应商型号: 651-1046963
供应商: Mouser
标准整包数: 1

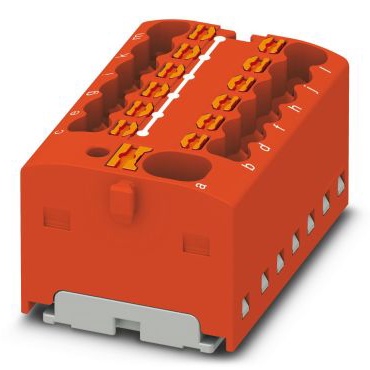

PHOENIX CONTACT 背板连接器 - 配件 1046963

1046963概述


    产品简介

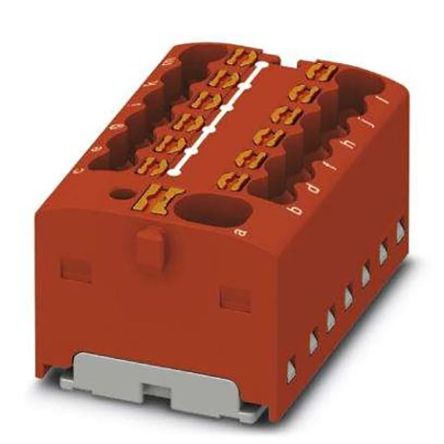

    PTFIX 4/12X1.5 RD 分布式终端块 是一种基础型配电终端块,主要用于电力分配和控制。它具有13个连接端子,适用于多种工业应用,如自动化控制系统、建筑电气系统和轨道交通设备等。本产品设计坚固耐用,符合多项国际标准,旨在提供可靠的电力连接和保护。

    技术参数


    | 参数 | 规格 |

    | 最大额定电压 | 450 V |
    | 最大额定电流 | 17.5 A(柔性导线:41 A) |
    | 额定浪涌电压 | 6 kV |
    | 最大功率损耗 | 0.56 W(在额定条件下) |
    | 额定载流能力 | 22 A(2.5 mm² 导线),41 A(6 mm² 导线) |
    | 导线截面范围 | 刚性导线:0.14 mm² - 2.5 mm²,柔性导线:0.14 mm² - 1.5 mm² |
    | 导线绝缘等级 | III 级 |
    | 适用环境温度 | 操作:-60°C 至 110°C,存储/运输:-25°C 至 60°C(短时间可达 -60°C 至 70°C) |
    | 湿度范围 | 操作:20% - 90%,存储/运输:30% - 70% |

    产品特点和优势


    PTFIX 4/12X1.5 RD 分布式终端块具备以下几个显著优势:
    - 多级连接:可提供高达13个连接端子,方便多种接线需求。
    - 高可靠性:符合IEC 60364-4-43.2008 和 DIN VDE 0100-430:2010-10 标准,确保长期稳定运行。
    - 过载保护:内置保险丝功能,能够有效防止电路过载。
    - 防火防烟性能:满足多种国际标准,包括DIN EN 45545-2 和 NFPA 130 标准,保障在火灾情况下的安全性。
    - 安装便捷:支持多种安装方式,如直接固定、通过DIN轨固定等。

    应用案例和使用建议


    应用案例:PTFIX 4/12X1.5 RD 主要用于建筑自动化系统、轨道交通设备及工业控制系统中。例如,在一个大型数据中心中,多个PTFIX 4/12X1.5 RD可以串联起来,用于多个电气负载的可靠连接和管理。
    使用建议:
    1. 选择合适的导线:根据需要连接的负载选择合适截面积的导线。
    2. 注意安装方向:根据实际应用需求选择合适的安装方式。
    3. 定期检查:安装后需定期检查连接点,确保连接紧固且无腐蚀现象。

    兼容性和支持


    PTFIX 4/12X1.5 RD 可与其他符合相关标准的电子元器件或设备无缝对接,支持DIN轨安装和其他多种安装方式。厂商提供了全面的技术支持,包括安装指导、使用培训和技术咨询等,确保用户能够充分发挥产品的潜力。

    常见问题与解决方案


    1. 问题:连接时出现接触不良
    - 解决方案:确保导线截面符合要求,重新剥离并插入导线,确保连接紧密。

    2. 问题:产品过热
    - 解决方案:检查负载电流是否超过额定值,如超负荷则需要减少负载或更换更高额定值的产品。

    3. 问题:无法正常连接
    - 解决方案:确认安装方向正确,确保所有螺钉已拧紧,必要时可清洁连接点后再试。

    总结和推荐


    PTFIX 4/12X1.5 RD 分布式终端块凭借其多级连接、高可靠性、过载保护等功能,在电力分配和控制系统中表现出色。其卓越的防火防烟性能和广泛的温度适应性使其成为工业和建筑应用的理想选择。我们强烈推荐使用这款产品,以确保系统的安全和高效运行。

1046963参数

参数
安装方式 直接安装
包装方式 散装

1046963厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1046963数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 背板连接器 - 配件 PHOENIX CONTACT 1046963 1046963数据手册

1046963封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.314 ¥ 61.8033
10+ $ 6.831 ¥ 57.722
20+ $ 6.5124 ¥ 55.0298
60+ $ 6.264 ¥ 52.9308
100+ $ 5.7672 ¥ 48.7328
260+ $ 5.3235 ¥ 44.9836
库存: 126
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 61.8
直接购买
加入购物车
