2868020

产品分类: 浪涌抑制器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,VAL-MS60,?2类电涌保护器,菲尼克斯 浪涌放电器, 最大浪涌电流80A, 电涌放电器
供应商型号: Q-2868020
供应商: 期货订购
标准整包数: 1

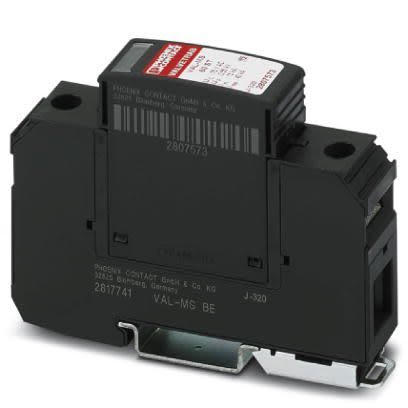

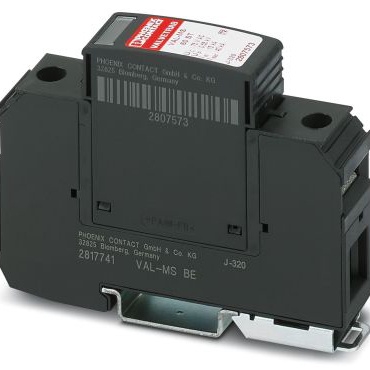

PHOENIX CONTACT 浪涌抑制器 2868020

2868020概述


    产品简介


    VAL-MS 60型II级防雷保护装置是一款单通道、可安装于DIN导轨上的保护设备。其主要功能是通过高容量压敏电阻提供高效的过电压防护。该产品广泛应用于工业自动化、电力系统及通信设施等领域,为各种敏感电子设备提供可靠的保护。

    技术参数


    | 参数项 | 值 |

    | 高度 | 90 mm |
    | 宽度 | 17.6 mm |
    | 深度 | 58 mm |
    | 工作温度范围(操作) | -40°C 至 80°C |
    | 工作温度范围(存储/运输) | -40°C 至 80°C |
    | 相对湿度(操作) | 5% 至 95% |
    | 最大连续运行电压(AC) | 75 V |
    | 最大连续运行电压(DC) | 100 V |
    | 额定负载电流 | 80 A |
    | 残余电流 | ≤ 0.45 mA |
    | 待机功率消耗 | ≤ 35 mVA |
    | 额定放电电流 (8/20 μs) | 15 kA |
    | 最大放电电流 (8/20 μs) | 40 kA |
    | 短路电流耐受能力 | 25 kA |
    | 电压保护水平 | ≤ 0.55 kV |
    | 响应时间 | ≤ 25 ns |

    产品特点和优势


    1. 单通道设计:方便安装与维护,特别适合空间有限的应用场合。
    2. DIN导轨安装:易于安装,适用于多种工业应用场景。
    3. 高容量压敏电阻:具有强大的过电压防护能力,确保设备的安全稳定运行。
    4. 光学、机械状态指示:便于实时监测设备状态,提高可靠性。
    5. 高防护等级(IP20):在所有端子被使用的情况下,提供良好的物理防护。
    6. 标准认证齐全:符合国际标准如IEC 61643-11、EN 61643-11等,确保产品质量可靠。

    应用案例和使用建议


    应用案例
    该产品广泛应用于各类工业自动化控制系统、通信设施以及电力系统中。例如,在数据中心中作为关键设备的电源保护,防止雷击或电网波动导致的损坏。
    使用建议
    1. 安装位置选择:选择合适的DIN导轨位置进行安装,确保设备稳定且便于维护。
    2. 接线规范:严格按照产品说明书中的接线规范进行安装,确保电气连接安全可靠。
    3. 定期检查:定期检查设备的状态指示灯,确保设备处于正常工作状态。

    兼容性和支持


    VAL-MS 60与常见的工业控制系统和其他电子设备兼容性良好,可以灵活搭配使用。制造商提供了详尽的技术文档和支持服务,包括在线资源和客户服务热线,以帮助用户解决问题并获得技术支持。

    常见问题与解决方案


    1. 问:如何判断设备是否故障?
    答:通过光学和机械状态指示器来检查设备状态,若发现异常,应及时更换。
    2. 问:设备是否支持备份熔丝?
    答:支持,最大分支线路的熔丝要求为125 A AC (gG),50 A DC (gG);V型通过线路则为80 A AC (gG)。

    总结和推荐


    综上所述,VAL-MS 60是一款高性能的II级防雷保护装置,具备丰富的技术特性和优异的性能指标。它不仅符合严格的国际标准,而且在实际应用中表现出色。推荐在工业自动化、电力系统及通信设施等领域使用此产品,以确保设备的安全稳定运行。

2868020参数

参数
额定电流 -
额定电压 74V,100V(AC)
冷电阻 -
最大稳态电流 -
不同电流时R值 -
长*宽*高 17.6mm(宽度)*89.8mm(高度)
安装方式 DIN导轨安装
应用等级 工业级
零件状态 在售

2868020厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2868020数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 浪涌抑制器 PHOENIX CONTACT 2868020 2868020数据手册

2868020封装设计

查看详情并下载
Symbol
Footprint
3D Model
