2200331

产品分类: 卡边缘连接器 - 其他
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact 5.0mm间距2p插拔式接线端子 插座头, MSTBO 2.5/ 2-G1PR GY7035系列, 400.0 v, 焊接
供应商型号: 8555573
供应商: 海外现货
标准整包数: 50
PHOENIX CONTACT 卡边缘连接器 - 其他 2200331

2200331概述

    MSTBO 2,5/2-G1PR GY7035 Printed-Circuit Board Connector 技术手册

    产品简介

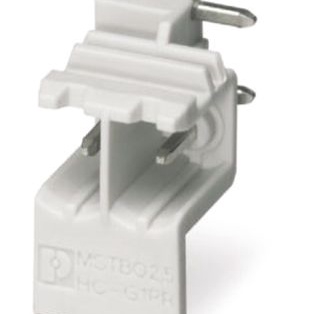

    MSTBO 2,5/2-G1PR GY7035 是一款印刷电路板(PCB)连接器,广泛应用于ME和ME MAX电子外壳中。它具有5毫米间距的触点,支持2到4个位置,并允许插头方向垂直于PCB,从而提供良好的触点保护。此连接器适用于需要高可靠性和紧凑设计的应用场合。

    技术参数


    - 额定电流:16A
    - 额定电压(III/2):320V
    - 额定电压(III/3):250V
    - 额定电压(II/2):400V
    - 最大负载电流:16A
    - 绝缘材料:PA(聚酰胺)
    - 点间距:5.00mm
    - 接触孔直径:1.4mm
    - 触点尺寸:1x1mm
    - 绝缘材料等级:I
    - 认证标准:EN-VDE、UL 94 V0
    - 灵敏度等级:III/3(4kV)、III/2(4kV)、II/2(4kV)

    产品特点和优势


    1. 高可靠性:支持高达16A的额定电流和多种电压等级,确保稳定运行。
    2. 紧凑设计:5毫米间距的设计使其适用于紧凑的空间布局。
    3. 安全保护:具备触点保护功能,确保操作时的安全性。
    4. 多功能应用:适用于ME和ME MAX电子外壳,且支持2至4个位置的连接。

    应用案例和使用建议


    MSTBO 2,5/2-G1PR GY7035 广泛用于工业自动化控制系统、通信设备、仪器仪表等领域。为获得最佳性能,建议如下:
    1. 正确安装:按照提供的钻孔图准确安装,确保接触良好。
    2. 合理布线:避免线路过长,减少信号干扰。
    3. 定期检查:定期检查连接器的状态,确保其长期稳定运行。

    兼容性和支持


    - 配件:包括编码元件(CR MSTBO-G1)、填料插件、键帽等,这些配件进一步提升了连接器的功能和便利性。
    - 认证:UL Recognized、cUL Recognized、cULus Recognized等国际认证确保其在全球范围内的广泛应用。

    常见问题与解决方案


    1. 问题:连接器接触不良
    - 解决方案:检查接触孔是否清洁无阻,重新焊接连接器以确保稳固接触。
    2. 问题:安装不稳固
    - 解决方案:确认使用了正确的安装工具,确保固定螺钉拧紧到位。
    3. 问题:信号传输不稳定
    - 解决方案:检查布线路径,减少干扰源,确保良好的接地。

    总结和推荐


    MSTBO 2,5/2-G1PR GY7035是一款高性能的印刷电路板连接器,具有高可靠性、紧凑设计和安全保护等显著特点。它不仅满足各种工业应用的需求,还提供了广泛的认证和丰富的配件选择。对于需要高稳定性和多功能性的电子项目,强烈推荐使用这款连接器。

2200331参数

参数
安装方式 面板安装

2200331厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2200331数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 卡边缘连接器 - 其他 PHOENIX CONTACT 2200331 2200331数据手册

2200331封装设计

查看详情并下载
Symbol
Footprint
3D Model
