1780781

产品分类: 卡边缘连接器 - 其他
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact 3.5mm间距8p插拔式接线端子 插座头, MCV 1.5/ 8-GF-3.5 P20 THRR56系列, 250.0 v, 焊接
供应商型号: 8554625
供应商: 海外现货
标准整包数: 200

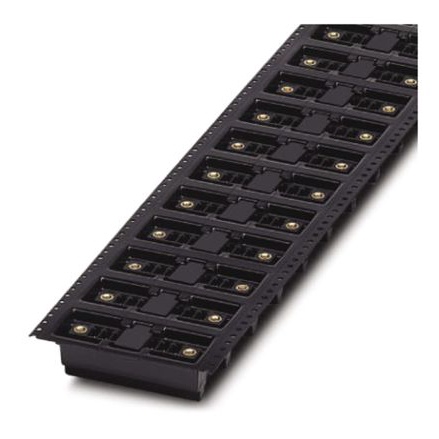

PHOENIX CONTACT 卡边缘连接器 - 其他 1780781

1780781概述

    MCV 1.5/8-GF-3.5 P20 技术手册综述
    本文档旨在提供关于菲尼克斯电气公司生产的印刷电路板连接器——MCV 1.5/8-GF-3.5 P20(产品型号:THRR56 - 1780781)的技术手册综述。通过提取该技术手册的关键内容,我们将深入了解这款连接器的产品简介、技术参数、产品特点和优势、应用案例及使用建议、兼容性和支持,以及常见问题及其解决方案。

    产品简介


    MCV 1.5/8-GF-3.5 P20 是一款专为印刷电路板设计的连接器,具有多种关键功能和应用领域。它通常用于电子设备中的连接和信号传输,广泛应用于工业自动化、通信系统、电力传输等领域。这种连接器适用于标准EN-VDE的规定,能够确保高效、可靠的电路连接。

    技术参数


    MCV 1.5/8-GF-3.5 P20 的主要技术参数如下:
    - 额定电压:Ⅱ/2等级为250V,Ⅲ/2等级为160V,Ⅲ/3等级也为160V。
    - 额定电流:8A。
    - 接触表面:镀锡层。
    - 插针尺寸:0.8x0.8mm。
    - 孔径:1.4mm。
    - 绝缘材料:LCP,符合UL 94 V0等级。
    - 浪涌电压等级:Ⅲ/2和Ⅲ/3等级均为2.5kV,Ⅱ/2等级也为2.5kV。
    - 颜色:黑色。
    - 连接位置数量:8个。
    - 间隔:3.5mm。
    - 产品重量(不包括包装):3.69g。
    - 外形尺寸:长度为6.9mm,宽度为24.5mm。
    - 包装单位:200个。

    产品特点和优势


    MCV 1.5/8-GF-3.5 P20 连接器凭借以下几个关键特点在市场上脱颖而出:
    - 耐高温:产品具备优秀的耐热性能,能够在-40℃至105℃的温度范围内正常工作。
    - 高可靠性:采用优质的LCP材料作为绝缘体,符合UL 94 V0标准,确保高度可靠。
    - 广泛认证:该连接器获得了UL、cUL、VDE、EAC和cULus等多项国际认证,保证了产品的安全性和质量。
    - 安装方便:具备通过Taped SMD/THT/THR方式的安装方法,适合不同应用场景的安装需求。

    应用案例和使用建议


    在具体应用方面,这款连接器非常适合用于工业自动化、通信设备及电力传输系统中。例如,在自动化控制系统中,MCV 1.5/8-GF-3.5 P20 可以作为重要的信号传输组件,保障系统的稳定运行。在设计时,需根据实际的电路布局合理规划连接器的位置,确保有足够的散热空间。

    兼容性和支持


    在兼容性方面,这款连接器可与多种工业标准相匹配,便于集成到现有的电子系统中。此外,菲尼克斯电气公司提供了全面的技术支持和售后服务,帮助客户解决使用过程中可能遇到的各种问题。

    常见问题与解决方案


    - Q:如何正确安装MCV 1.5/8-GF-3.5 P20连接器?
    - A: 确保按照技术手册上的步骤进行操作,注意连接器的方向,避免错误安装导致的故障。
    - Q:连接器长时间使用后出现发热现象,应如何处理?
    - A: 检查是否因过载导致,如是则需要更换大功率型号的连接器;若无过载情况,检查是否有不良接触点,清洁并重新固定。

    总结和推荐


    综上所述,MCV 1.5/8-GF-3.5 P20连接器是一款性能卓越、应用广泛的高品质印刷电路板连接器。其出色的耐热性能、高度的可靠性和广泛的认证使其成为工业自动化、通信系统及电力传输领域的理想选择。我们强烈推荐该款连接器用于需要高性能和安全性的场合。

1780781参数

参数
长*宽*高 6.9mm*38.3mm*11.2mm

1780781厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1780781数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 卡边缘连接器 - 其他 PHOENIX CONTACT 1780781 1780781数据手册

1780781封装设计

查看详情并下载
Symbol
Footprint
3D Model
