PHOENIX CONTACT  1439169

1439169概述

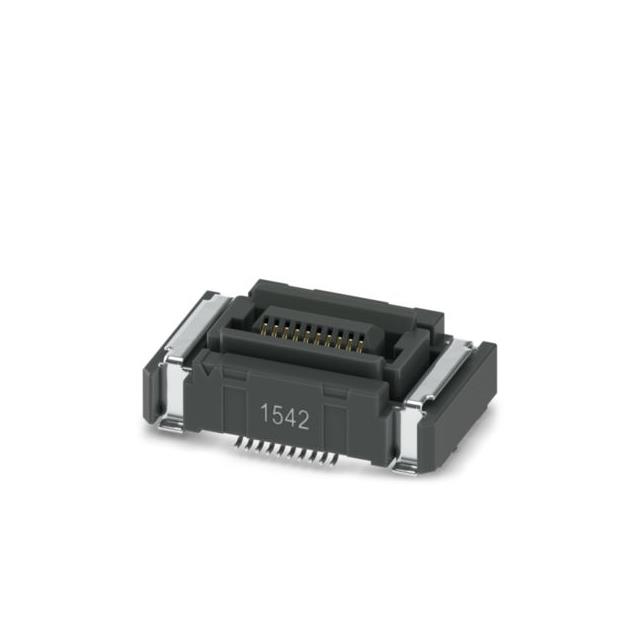

    # SMD Female Connector 技术手册解析

    产品简介


    SMD Female Connector(SMD贴片式插座连接器)是一种适用于多种电子设备中的关键组件。它主要用于电路板之间的信号传输,具备20个引脚位,适合广泛应用在通讯设备、工业自动化控制及消费电子产品等领域。

    技术参数


    - 产品类型:SMD贴片式插座连接器
    - 引脚数:20
    - 间距:0.635 mm
    - 额定电流:0.5 A
    - 测试电压:500 V AC
    - 材质:接触材料为铜合金(表面镀金和镍),绝缘材料为液晶聚合物(LCP)
    - 颜色:黑色
    - 安装方式:SMD焊接
    性能参数
    - 接触电阻:70 mΩ
    - 耐电压:125 V
    - 峰值浪涌电压:0.8 kV
    - 工作温度范围:操作 -55 °C ... 125 °C;存储/运输 -40 °C ... 70 °C
    - 相对湿度范围(存储/运输):30% ... 70%
    工作环境
    - 振动测试:频率 10 - 55 - 10 Hz,振幅 1.52 mm,加速度 181 m/s²,测试时间 2小时,测试方向 X、Y、Z轴
    - 温湿度测试:高温 125 °C / 168 小时

    产品特点和优势


    1. 设计灵活:通过MCAD/ECAD数据提供设计支持,并免费提供样品服务。
    2. 节省成本:提供了各种高度的产品选择,帮助用户降低成本并节省空间。
    3. 易于装配:内置钥匙槽和容差补偿机制,确保无错误生产。
    4. 浮动功能:可以吸收机械应力和公差,提供安全可靠的连接。
    5. 高性能传输:结合了浮动功能和高数据传输能力的独特组合。

    应用案例和使用建议


    这款连接器特别适合应用于需要高频信号传输和紧凑空间布置的应用场景,如高速网络接口、服务器和高端通信设备。建议在装配过程中确保良好的焊接质量和适当的公差设置,以保证其可靠性和长期稳定性。

    兼容性和支持


    本产品可与配套的SMD插头连接器系列配套使用,具体型号如下:
    - FS 0,635/20-MV-R-5.0 - SMD Male Connectors
    - FS 0,635/20-MV-R-8.0 - SMD Male Connectors
    - FS 0,635/20-MV-R-9.0 - SMD Male Connectors
    这些配套产品同样来自Phoenix Contact公司,并且提供了相应的技术支持和文档支持。

    常见问题与解决方案


    问题1:连接器在高温环境下如何保持性能?
    解决方案:确保连接器工作温度不超过125°C,并进行定期的温湿度测试,以验证其性能稳定性和可靠性。
    问题2:如何防止焊接过程中的损坏?
    解决方案:建议使用低温焊接工艺,避免高温长时间焊接,同时使用防静电包装和处理工具,以减少对连接器的损害。

    总结和推荐


    总的来说,这款SMD Female Connector具备优异的设计灵活性、性能稳定性和广泛的适用性,能够满足多种高要求应用场景的需求。对于需要高性能信号传输和紧凑空间布置的电子设备,它是一个非常理想的选择。强烈推荐在相关项目中使用这款产品。

1439169参数

参数
包装方式 卷带包装

1439169厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1439169数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT PHOENIX CONTACT 1439169 1439169数据手册

1439169封装设计

查看详情并下载
Symbol
Footprint
3D Model
