1136003

产品分类:
厂牌: PHOENIX CONTACT
产品描述:
供应商型号: ET-3526135
供应商: 海外现货
标准整包数: 1

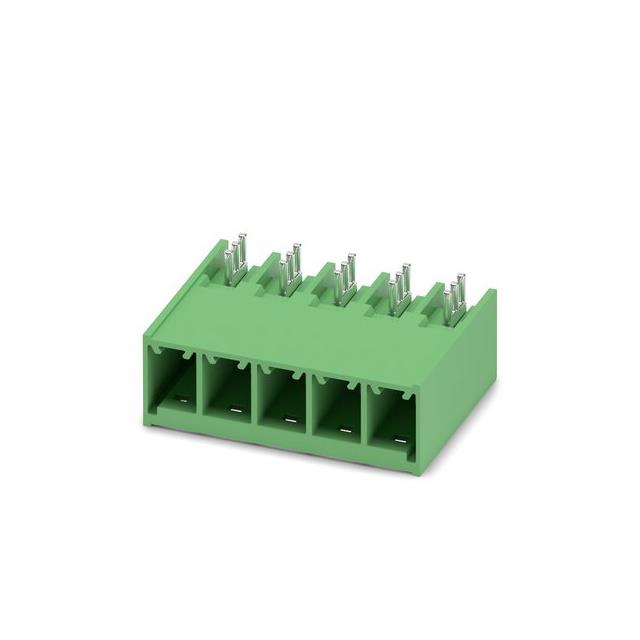

PHOENIX CONTACT  1136003

1136003概述

    # 技术手册:PCB Headers – PC 6/5-GU-7.62

    产品简介


    本手册介绍了PCB Headers(印刷电路板接头),型号为PC 6/5-GU-7.62。这是一种广泛应用于工业自动化、电力系统、通信设施等领域的重要电子元器件。该产品具备高可靠性和良好的电气性能,适用于各种恶劣的工作环境。

    技术参数


    以下是PC 6/5-GU-7.62的技术规格和性能参数:
    - 基本规格:
    - 产品类型:PCB Headers
    - 额定电压(III/2):630 V
    - 额定电流:41 A
    - 跨截面:6 mm²
    - 颜色:绿色
    - 接线端子布局:线性排布
    - 电气特性:
    - 接触表面:锡镀层
    - 插入力:每针约11 N
    - 拔出力:每针约10 N
    - 绝缘电阻:相邻位置 > 5 MΩ
    - 额定绝缘电压(III/3):630 V
    - 额定浪涌电压(III/3):6 kV
    - 环境适应性:
    - 工作温度范围:-40 °C 至 100 °C(根据降额曲线)
    - 存储/运输温度范围:-40 °C 至 70 °C
    - 相对湿度范围:存储/运输时 30% 至 70%

    产品特点和优势


    - 增加触电保护:即使未插入时,插针连接模式也具有极高的安全性。
    - 易于更换PCB:通过插件模块实现便捷更换。
    - 全球适用:采用广为人知的安装原则,便于全球使用。

    应用案例和使用建议


    应用场景
    PC 6/5-GU-7.62广泛应用于电力系统、工业自动化和通信设备等领域。例如,在大型数据中心中,这些连接器用于连接不同部分的电源和信号传输。
    使用建议
    - 在高温或低温环境下使用时,需根据降额曲线调整负载。
    - 安装时需确保焊接过程平稳,以避免接触不良。
    - 对于高振动环境,建议进行额外的固定措施。

    兼容性和支持


    - 兼容性:PC 6/5-GU-7.62兼容各种标准焊接工艺,如波峰焊接。
    - 支持:制造商提供详尽的产品文档和技术支持,包括安装指南和故障排除手册。

    常见问题与解决方案


    1. 问题:接头接触不良。
    - 解决方法:检查焊接质量,确保焊点无空洞且焊接牢固。

    2. 问题:高温环境下的稳定性。
    - 解决方法:根据降额曲线调整负载,避免过载。

    总结和推荐


    综上所述,PC 6/5-GU-7.62是一款高性能、高可靠性的PCB Header,尤其适合工业自动化和电力系统的应用场景。它的安全性和易用性使其成为市场的热门选择。强烈推荐在需要高稳定性和可靠性连接的应用中使用此产品。
    了解更多详细信息,请访问[产品页面](https://www.phoenixcontact.com/us/products/1136003)。

1136003参数

参数
包装方式 散装

1136003厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1136003数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT PHOENIX CONTACT 1136003 1136003数据手册

1136003封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.4043 ¥ 71.0164
25+ $ 7.7099 ¥ 65.1484
50+ $ 6.2023 ¥ 52.4095
100+ $ 5.9871 ¥ 50.5908
250+ $ 5.8957 ¥ 49.8186
500+ $ 5.7489 ¥ 48.5784
库存: 0
起订量: 1 增量: 0
