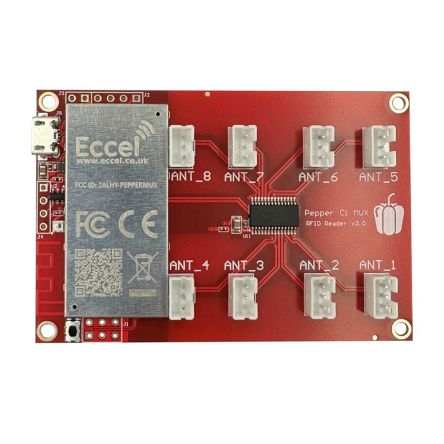

    # Pepper C1 MUX RFID Reader 技术手册

    1. 产品简介


    基本介绍
    Pepper C1 MUX 是一款具有无线连接功能的低成本 RFID 阅读器模块,专为物联网(IoT)应用设计。它能够支持多种 RFID 协议,包括 MIFARE Classic®(1K 和 4K)、ICODE、MIFARE Ultralight®、MIFARE DESFire® EV1/EV2 和 MIFARE Plus®。通过无线连接,用户可以实现 OTA(Over-the-Air)更新,提升设备的功能性和灵活性。
    主要功能与应用领域
    1. 主要功能:
    - 支持 MIFARE 系列和其他 RFID 协议。
    - 内置 Wi-Fi 802.11b/g/n 和 2.4GHz WPAN 无线通信。
    - 内置 Web 接口,便于配置和管理。
    - 支持高传输速率(最高 921600 bps)的 UART 接口。
    - 可编程 RGB LED 指示灯用于事件提示。
    - 最大支持 8 个外部天线切换。
    2. 应用领域:
    - 出入口控制:如门禁系统。
    - 商品监控:跟踪物流及货物状态。
    - 消耗品认证与监控。
    - 预付费系统:如停车收费系统。
    - 物资管理:资源分配与追踪。
    - 无接触式数据存储系统。

    2. 技术参数


    绝对最大额定值
    | 符号 | 参数 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | TS | 存储温度 | -40 125 | ℃ |
    | VDDMAX | 供电电压 | 3 5.5 | V |
    工作条件
    | 符号 | 参数 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | TOp | 工作温度 | -25 | 25 | 85 | ℃ |
    | H | 湿度 | 5 | 60 | 95 | % |
    | VDD | 供电电压 | 3 | 5 | 5.5 | V |
    直流特性(VDD=5V, TS=25℃)
    | 符号 | 参数 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | VOUT | 输出电压(调节器输出) | 3.23 | 3.3 | 3.37 | V |
    | VIH | 高电平输入电压 | 0.75xVOUT 0.3VOUT | V |
    | VIL | 低电平输入电压 | 0 0.3xVOUT | V |
    | VOH | 高电平输出电压 | 0.8xVOUT - | V |
    | VOL | 低电平输出电压 | - | - | 0.3xVOUT | V |
    | VORS232 | RS232 输出电压 | - | 5 | 5.4 | V |
    | VIRS232 | RS232 输入电压 | -25 25 | V |
    电流消耗(VDD=5V)
    | 符号 | 参数 | 典型值 | 最大值 | 单位 |

    | IPNRFOFFAP | AP 模式射频关闭 | 150 | 170 | mA |
    | IPNRFONAP | AP 模式射频开启 | 190 | 210 | mA |
    | IPNRFOFFSTA | STA 模式射频关闭 | 75 | 95 | mA |
    | IPNRFONSTA | STA 模式射频开启 | 130 | 150 | mA |
    | IPNRFOFF | 射频关闭 | 65 | 70 | mA |
    | IPNRFON | 射频开启 | 120 | 140 | mA |

    3. 产品特点和优势


    独特功能和优势
    1. 多协议支持:支持 MIFARE 系列和多种其他 RFID 协议,适应广泛的物联网应用需求。
    2. 无线连接能力:内置 Wi-Fi 和 WPAN,提供灵活的网络连接方式。
    3. OTA 更新:通过无线方式完成固件更新,降低维护成本。
    4. 丰富的接口:支持多个 UART 接口和扩展 GPIO 功能。
    5. 抗环境干扰能力强:支持 -25℃ 至 85℃ 的宽温范围,满足恶劣环境下的使用需求。
    市场竞争力
    Pepper C1 MUX 的集成度高,成本低,易于集成到 IoT 系统中。其支持独立模式(轮询模式),能够轻松连接多达 8 个外部天线,非常适合需要复杂 RFID 应用的场合。

    4. 应用案例和使用建议


    典型应用场景
    1. 智能门禁系统:结合 Pepper C1 MUX 和外部天线,实现多点 RFID 读写,用于办公楼宇的门禁管理。
    2. 仓储管理系统:通过 RFID 标签和阅读器跟踪货物流动,提高物流效率。
    使用建议
    - 在复杂环境中,建议使用 20cm 的安全距离以避免辐射干扰。
    - 若需要扩展天线数量,需确保电源稳定并合理分配电流。

    5. 兼容性和支持


    兼容性
    Pepper C1 MUX 支持多种协议,如 MQTT 和 WebSocket,可轻松接入现有的 IoT 网络。同时,它支持与不同品牌的产品互操作。
    厂商支持
    Eccel Technology 提供免费软件工具和文档,帮助用户快速上手并解决问题。

    6. 常见问题与解决方案


    问题 1:设备无法正常启动
    - 解决方法:检查供电电压是否符合要求(3V 至 5.5V)。
    问题 2:WiFi 连接失败
    - 解决方法:重启设备后重新配置 Wi-Fi 设置。
    问题 3:天线信号弱
    - 解决方法:更换高增益天线或优化安装位置。

    7. 总结和推荐


    综合评估
    Pepper C1 MUX 是一款功能强大且性价比高的 RFID 阅读器模块。它在支持多种协议、无线连接和 OTA 更新等方面表现出色。对于需要高效 RFID 解决方案的用户,这款产品是理想选择。
    推荐使用
    建议将 Pepper C1 MUX 应用于需要复杂 RFID 应用的物联网项目中。其高可靠性、易用性和性价比使其成为市场的热门选择。
