1816137

产品分类: 卡边缘连接器 - 其他
厂牌: PHOENIX CONTACT

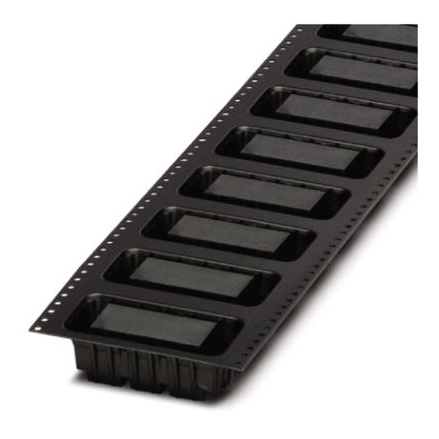

产品描述: Phoenix Contact 3.5mm间距2p插拔式接线端子 插座头, DMC 1.5/ 2-G1-3.5 P20THR R24-1系列, 250.0 v, 焊接
供应商型号: 8555126
供应商: 海外现货
标准整包数: 180
PHOENIX CONTACT 卡边缘连接器 - 其他 1816137

1816137概述

    电子元器件产品技术手册解析:DMC 1,5/ 2-G1-3,5 P20THR

    1. 产品简介


    DMC 1,5/ 2-G1-3,5 P20THR 是一种适用于印刷电路板的连接器,主要用于电力传输和信号传输。这种连接器可以广泛应用于各种工业自动化、电力系统、通讯设备等领域。通过提供可靠且稳定的连接,确保系统的正常运行和高效率工作。

    2. 技术参数


    - 基本规格
    - 额定电流:8 A
    - 额定电压:160 V(III/2)、250 V(II/2)
    - 绝缘材料等级:IIIa
    - 绝缘材料:LCP
    - 峰值电压:2.5 kV
    - 颜色:黑色
    - 接触表面:锡镀层
    - 引脚间距:3.5 mm
    - 引脚尺寸:0.8 x 0.8 mm
    - 引脚间距:2.50 mm
    - 孔径:1.4 mm
    - 物理规格
    - 长度:11.6 mm
    - 高度:12.8 mm
    - 安装方式:SMD/THT/THR组件贴装
    - 包装单位:180件/包
    - 最小订购量:180件
    - 认证及标准
    - 认证:UL 认证、cUL 认证、VDE认证、IECEE CB认证、cULus认证
    - 标准:符合EN-VDE标准

    3. 产品特点和优势


    - 多功能性:此连接器可以与带有螺丝法兰或锁紧释放杆的插头配合使用,具有较高的灵活性。
    - 紧凑设计:在距PCB边缘8 mm处,连接器与标准MC头兼容,使其更加紧凑,适合空间有限的应用场合。
    - 高性能材料:采用LCP(液晶聚合物)作为绝缘材料,具备卓越的机械强度和耐热性。
    - 双级THR设计:极小的双层插头设计适用于表面贴装和波峰焊接过程,使得组装更为简便快捷。

    4. 应用案例和使用建议


    应用场景:这款连接器可用于自动化生产线、电力系统、通信设备、医疗仪器等多种场合,尤其适合在空间受限的地方使用。例如,在需要高密度布线和紧凑设计的电子控制板上,这款连接器可以提供稳定可靠的连接。
    使用建议:
    - 在选择合适的焊点位置时,建议保持连接器与PCB边缘至少8 mm的距离,以确保安装稳固并满足相关标准要求。
    - 在焊接过程中,应采用适当的温度曲线来避免因过高的焊接温度而对连接器造成损坏。

    5. 兼容性和支持


    此款连接器与带有螺丝法兰或锁紧释放杆的插头相兼容。制造商提供了全面的技术支持和售后服务,包括详细的用户手册、在线技术支持和定期维护服务,帮助客户更好地使用和管理产品。

    6. 常见问题与解决方案


    - 问题一:如何选择正确的配件?
    - 解决办法:根据具体的应用需求选择合适的编码元素或附加部件。例如,可以选择与该连接器匹配的编码轮廓CP-DMC 1,5 NAT(型号1790647)。
    - 问题二:如何正确焊接以避免损坏?
    - 解决办法:遵循制造商提供的焊接指南,选择合适的焊接温度曲线,并确保操作环境无尘、无污染。此外,还可以考虑使用助焊剂以提高焊接质量。

    7. 总结和推荐


    总体而言,DMC 1,5/ 2-G1-3,5 P20THR 是一款功能强大、性能优越的印刷电路板连接器。其出色的兼容性、多样化的应用领域和高效的操作性能使其成为众多应用的理想选择。我们强烈推荐用户在选购相关产品时优先考虑这款连接器,以确保系统的稳定性和可靠性。
