3273178

产品分类: 背板连接器 - 配件
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,接线板,PTFIX18X2,5-NS35ABU,Phoenix Contact 分线盒, 18路, 24A , 12 AWG线规格
供应商型号: PTP-3273178
供应商: 海外现货
标准整包数: 8

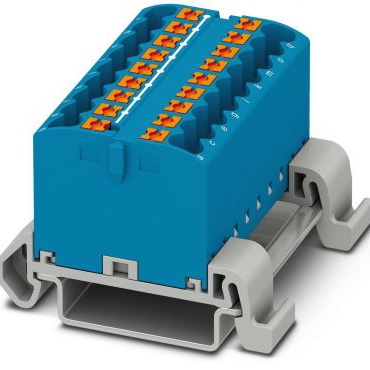

PHOENIX CONTACT 背板连接器 - 配件 3273178

3273178概述


    产品简介

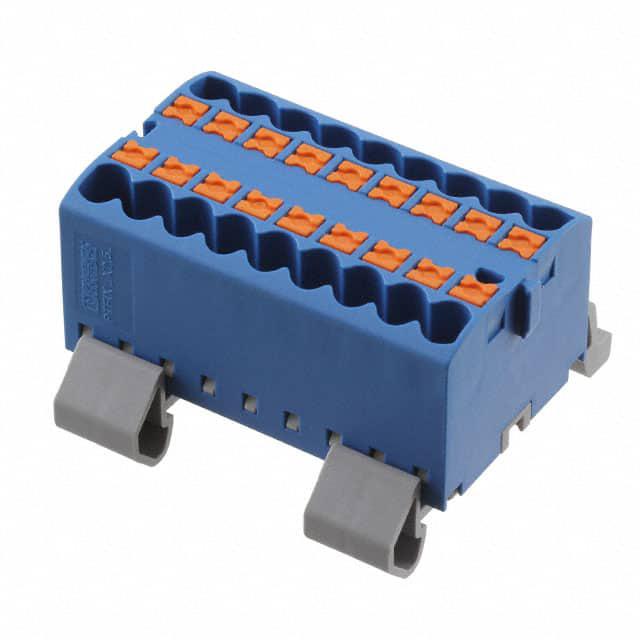

    PTFIX 18X2,5-NS35A BU 分布式接线端子块
    PTFIX 18X2,5-NS35A BU 是一款高性能的分布式接线端子块,适用于各种工业自动化和控制系统。这款端子块具有18个连接点,采用水平对齐设计,能够在配电系统中实现高效、可靠的电力传输。其主要功能是通过推入式连接技术(Push-in connection)实现导线的快速安装与连接。PTFIX 18X2,5-NS35A BU 广泛应用于自动化设备、工业控制、电力分配等领域。

    技术参数


    基本规格
    - 额定电压:690 V
    - 额定电流:24 A
    - 连接方式:推入式连接
    - 导线截面:0.14 mm² 至 4 mm²
    - 安装类型:NS 35/7.5, NS 35/15
    - 颜色:蓝色 (RAL 5015)
    电气特性
    - 绝缘等级:III 级
    - 额定冲击电压:8 kV
    - 最大功率损耗(额定条件):0.77 W
    - 最大负载电流:32 A
    - 最大总电流:48 A
    机械特性
    - 宽度:46.9 mm
    - 高度:45.7 mm
    - 深度:30.9 mm (在 NS 35/7.5 下)
    - 材料:PA(聚酰胺)
    环境要求
    - 操作温度范围:-60°C 至 110°C
    - 存储/运输温度范围:-25°C 至 60°C
    - 相对湿度:20% 至 90%

    产品特点和优势


    独特功能和优势
    1. 节省空间:通过横装方式,可节省高达50%的DIN导轨空间。
    2. 灵活安装:可通过DIN导轨、直接安装或粘合安装,适应不同场景需求。
    3. 快速连接:工具无需操作的推入式直接连接技术,节约80%的安装时间。
    4. 清晰标识:提供11种不同的颜色变体,便于识别和管理。
    市场竞争优势
    - 卓越的安全性:经过多项严格测试,如冲击测试、温度循环测试等,确保长期稳定运行。
    - 高可靠性:具备出色的绝缘性能和阻燃性,适用于严苛的工作环境。

    应用案例和使用建议


    应用案例
    PTFIX 18X2,5-NS35A BU 主要用于自动化生产线中的电力分配系统,例如风力发电机组、工业机器人等。这些系统需要高密度、可靠且安全的电力传输,因此选择此款端子块能够有效提升系统的稳定性和安全性。
    使用建议
    - 在安装时,建议使用DIN导轨适配器以确保所有块紧密连接,避免松动。
    - 对于6或7个连接的版本,每块放置一个中央DIN导轨适配器,并在相邻块之间放置法兰元件。
    - 导线选择需考虑其耐温范围,特别是高温环境下工作的系统应选用更高耐温等级的导线。

    兼容性和支持


    兼容性
    PTFIX 18X2,5-NS35A BU 可与其他标准的DIN导轨安装设备无缝集成,支持多种电气标准,包括IEC 60947-7-1、UL 94 V0等。
    厂商支持
    凤凰股份有限公司为客户提供全面的技术支持和售后服务。客户可以通过官网获取详细的用户手册和技术文档,并可通过技术支持热线获得及时的帮助。

    常见问题与解决方案


    常见问题及解决方案
    1. Q: 安装过程中如何确保导线不脱落?
    - A: 在连接后,可以轻轻拉拽导线进行检查,确认无误后再投入使用。另外,定期检查导线连接状态,确保稳固可靠。

    2. Q: 如何确保连接处的安全性和可靠性?
    - A: 首先应确保所有部件安装正确,特别是使用DIN导轨适配器和法兰元件来增强连接稳定性。此外,避免在高温环境中长时间过载使用。

    总结和推荐


    综上所述,PTFIX 18X2,5-NS35A BU 是一款性能优异、安全可靠、易于安装的分布式接线端子块。其节省空间的设计、高效的连接技术和广泛的应用场景使其成为众多工业应用的理想选择。强烈推荐此款产品用于各类自动化控制系统和电力分配系统。

3273178参数

参数
长*宽*高 45.7mm*46.5mm*28.7mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

3273178厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3273178数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 背板连接器 - 配件 PHOENIX CONTACT 3273178 3273178数据手册
