1414416

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,导线连接器,SACC-CC-4QOSHPN,
供应商型号: 277-10517-ND
供应商: Digi-Key
标准整包数: 1

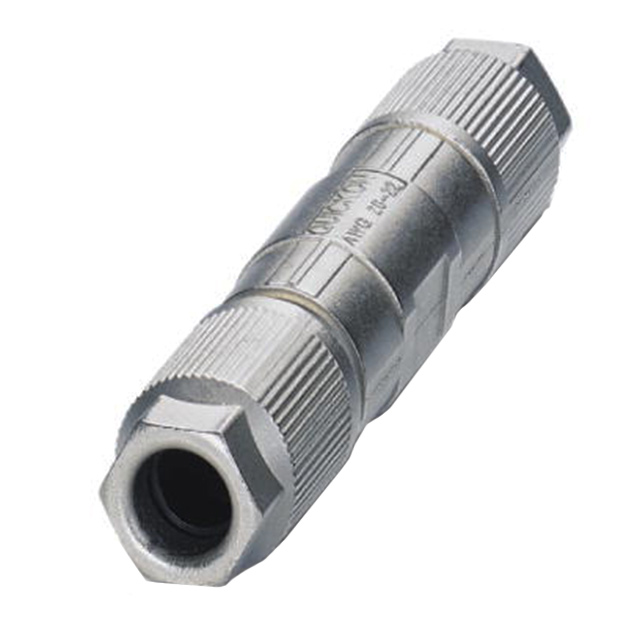

PHOENIX CONTACT 电源接入连接器 - 配件 1414416

1414416概述

    SACC-CC-4QO SH PN 导线连接器技术手册解析

    产品简介


    SACC-CC-4QO SH PN 是一种专为工业自动化应用设计的电缆连接器。它采用PROFINET CAT5(100 Mbps)技术,适用于多种电气连接场合,如工业控制设备、机器人系统和自动化生产线。该连接器集成了QUICKON快速连接技术,能够在现场安装时大幅节省时间和成本,同时确保可靠高效的信号传输。

    技术参数


    - 基本规格:
    - 接口类型:PROFINET CAT5(100 Mbps)
    - 位置数量:4位
    - 外径范围:5 mm 至 9.7 mm
    - 接合螺母扳手规格:15 mm
    - 电气特性:
    - 额定电压:60 V DC 或 48 V AC
    - 位数:4
    - 额定电流:40°C时 4 A
    - 绝缘电阻:≥ 100 MΩ
    - 信号类型/分类:PROFINET CAT5(IEC 11801),100 Mbps
    - 导线横截面:0.25 mm² 至 0.5 mm²
    - 污染等级:3
    - 环境条件:
    - 环境温度(运行):-40 °C 至 85 °C
    - 环境温度(组装):-5 °C 至 50 °C
    - 保护等级:IP65 和 IP67

    产品特点和优势


    - 创新且省时:QUICKON快速连接技术可以最多节省80%的现场安装时间。
    - 便捷操作:无需特殊工具即可轻松安装,适合紧急抢修和现场作业。
    - 高效连接:绝缘层位移连接技术免去剥线步骤,降低误操作概率。
    - 高防护等级:防护等级达到IP65/IP67,可在恶劣环境中安全使用。
    - 强屏蔽效果:360°全方位屏蔽设计,确保信号在电磁干扰环境下的稳定传输。

    应用案例和使用建议


    - 应用案例:该连接器广泛应用于工业自动化控制系统,例如机器人手臂的传感器信号传输。特别是在轨道交通和电力行业,对信号传输稳定性的要求极高。
    - 使用建议:考虑到环境温度的变化,建议选择合适的电缆材料以适应极端温度。对于频繁插拔的场景,应定期检查连接器是否松动或损坏,及时维护。

    兼容性和支持


    - 兼容性:与同系列的电缆配套使用最佳,确保性能一致。与市面上多数标准电缆的兼容性良好,具体兼容性细节可参考厂家指南。
    - 厂商支持:提供详尽的技术文档和使用指导,确保客户能够正确安装和使用。官方技术支持渠道快速响应用户需求。

    常见问题与解决方案


    1. 安装困难
    - 解决方案:严格按照说明书操作,如有需要可参考视频教程或联系技术支持。
    2. 信号传输不稳定
    - 解决方案:检查是否有松动,确认电缆质量是否达标,确保安装完毕后的接地良好。
    3. 温度适应性差
    - 解决方案:选择耐温范围更广的电缆材质,特别是高低温环境下的项目。

    总结和推荐


    SACC-CC-4QO SH PN是一款高性能、高可靠性的电缆连接器。它的创新技术、简便操作和优良的电气性能使其成为工业自动化应用的理想选择。尤其适合需要快速部署、安全稳定的应用场景。基于以上各方面考量,强烈推荐该产品。

1414416参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1414416厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1414416数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 电源接入连接器 - 配件 PHOENIX CONTACT 1414416 1414416数据手册
