1670248

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,导线连接器,Q1,5/3IDC/13-13KU-KU,
供应商型号: 2901393
供应商: 欧时
标准整包数: 1
PHOENIX CONTACT 电源接入连接器 - 配件 1670248

1670248概述

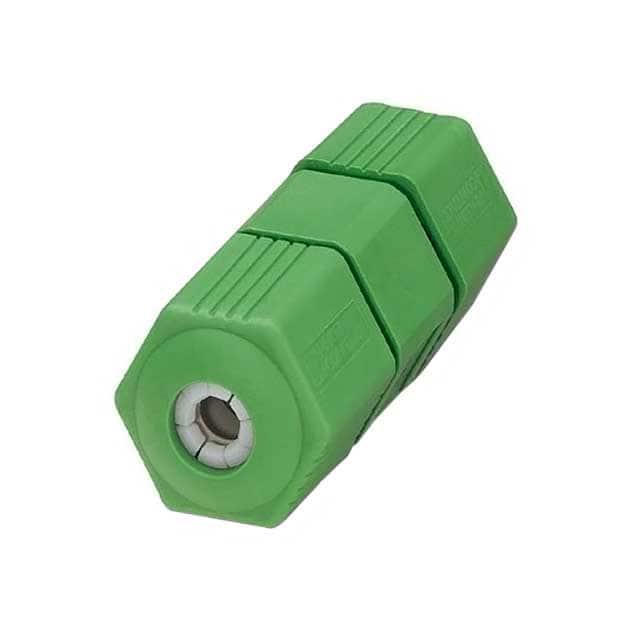

    Q 1,5/3IDC/13-13KU-KU 导线连接器技术手册

    产品简介


    Q 1,5/3IDC/13-13KU-KU 是一款专为圆形导线设计的导线连接器,适用于广泛的工业应用场景。其主要功能是实现导线之间的快速、便捷连接,且具备高可靠性和耐用性。该产品广泛应用于自动化控制系统、机械设备、交通工具等领域。

    技术参数


    以下是该产品的关键技术和电气特性:
    - 连接方式: QUICKON 连接,IDC(绝缘位移连接)方式。
    - 位置数量: 3个位置。
    - 导线尺寸:
    - 柔性导线: 0.75 mm² 至 1.5 mm²。
    - 实心导线: 0.75 mm² 至 1 mm²。
    - AWG: 18 至 16。
    - 电缆结构:
    - 绝缘材料: PVC/PE。
    - 外径: 7 mm 至 9 mm。
    - 导体最小直径: 0.2 mm。
    - 环境条件:
    - 防护等级: IP65/IP67。
    - 操作温度范围: -25°C 至 80°C(柔性导线),-25°C 至 50°C(实心导线)。
    - 存储/运输温度范围: -40°C 至 80°C。
    - 电气特性:
    - 额定电压: 250V(III/3)、320V(III/2)、630V(II/2)。
    - 额定电流: 17.5A(III/3)、15A(III/2)、11A(II/2)。
    - 额定浪涌电压: 6kV(III/3、III/2、II/2)。
    - 机械特性:
    - 快速连接能力: 最多10次。
    - 冲击分类: 3级,冲击耐久度IK06。

    产品特点和优势


    - 高度耐用: 防护等级高达IP65/IP67,适应各种恶劣环境。
    - 便捷安装: 快速无工具连接,方便快捷。
    - 多功能适用: 支持多种规格导线,适用范围广。
    - 可靠性高: 符合国际标准,如UL、EAC认证,确保安全可靠。

    应用案例和使用建议


    - 工业自动化: 在需要频繁拆装和高防护的环境中,如工厂自动生产线,可以采用这款连接器以确保稳定可靠的连接。
    - 交通工具: 在汽车或其他交通工具中,可应用于传感器或电子控制单元之间的导线连接。
    - 使用建议:
    - 确保连接牢固,避免松动导致的电气故障。
    - 注意检查导线截面是否符合规格要求,确保良好的电接触。
    - 在寒冷条件下操作时,注意保持合适的温度范围,防止导线断裂。

    兼容性和支持


    - 兼容性: 该连接器适用于符合标准的圆形导线,且与多种设备接口兼容。
    - 厂商支持: Phoenix Contact 提供详细的技术文档和售后服务,如有疑问可随时联系技术支持。

    常见问题与解决方案


    - 问题1: 导线连接后如何再次连接?
    - 解决方法: 必须切断原有导线并重新连接到新的接触点上。
    - 问题2: 如何正确安装?
    - 解决方法: 使用正确的扭力扳手进行安装,以确保连接稳固。
    - 问题3: 如何处理连接器损坏?
    - 解决方法: 参考产品手册,了解更换步骤,或者联系技术支持。

    总结和推荐


    Q 1,5/3IDC/13-13KU-KU 是一款高性能、多功能的导线连接器,具有卓越的耐用性和广泛的适用性。在各种工业应用中表现出色,能够满足用户的多样化需求。因此,我们强烈推荐使用这款连接器。

1670248参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1670248厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1670248数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 电源接入连接器 - 配件 PHOENIX CONTACT 1670248 1670248数据手册

1670248封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 18.5902 ¥ 157.087
15+ $ 18.0374 ¥ 152.4157
50+ $ 17.4717 ¥ 147.6357
100+ $ 17.0989 ¥ 144.4853
250+ $ 16.7389 ¥ 141.4435
库存: 2
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 157.08
