1410416

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,导线连接器,QPDC4PE6,01X12-20BK,Phoenix Contact 圆形连接器, QPD系列, IDC,快速连接
供应商型号: 651-1410416
供应商: Mouser
标准整包数: 1

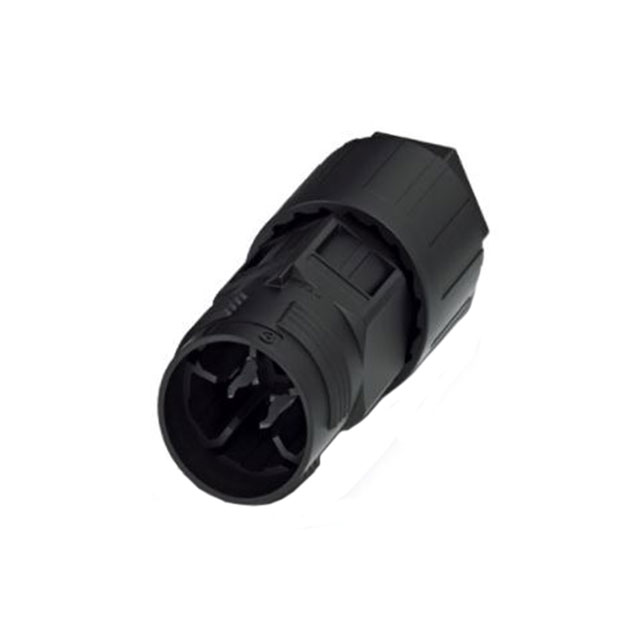

PHOENIX CONTACT 电源接入连接器 - 配件 1410416

1410416概述

    QPD C 4PE6,0导线连接器产品技术手册



    产品简介



    QPD C 4PE6,0是一款适用于电力系统的导线连接器,特别设计用于需要高可靠性和耐用性的工业环境。它属于QUICKON电缆连接器系列,采用创新的快速连接技术,可有效缩短现场安装时间。该连接器支持柔性导线最小横截面积2.5 mm²至6.0 mm²,额定电压高达690 V,并能在极端环境下正常工作。主要应用于自动化、工业控制系统、能源分配等领域。


    技术参数



    - 类型:QPD 5x6,0
    - 颜色:黑色
    - 锁定类型:螺钉紧固
    - 连接系统:QUICKON速连
    - 连接方式:快速免剥线
    - 位数:5(4+PE)
    - 接合螺母扳手规格:30 mm
    - 接合螺母紧固扭矩:15 Nm
    - 柔性导线最小横截面:2.5 mm²
    - 柔性导线最大横截面:6 mm²
    - 刚性导线最小横截面:2.5 mm²
    - 刚性导线最大横截面:6 mm²
    - 最小导线横截面AWG:14
    - 最大导线横截面AWG:10
    - 线径包括绝缘层:2.95 mm ... 5 mm
    - 电缆外径:12 mm ... 20 mm
    - 保护等级:IP66, IP68 (2 m / 24 h), IP69K
    - 环境温度(运行):-40 °C ... 100 °C
    - 环境温度(存放/运输):-40 °C ... 100 °C
    - 导线连接时的温度:-5 °C ... 50 °C
    - 额定电流IN:40 A
    - 额定电压(III/3):690 V
    - 额定电压(III/2):1000 V
    - 额定电压(II/2):1000 V
    - 额定电涌电压(III/3):6 kV
    - 额定电涌电压(III/2):8 kV
    - 额定电涌电压(II/2):8 kV


    产品特点和优势



    - 创新且省时:QUICKON快速连接技术,现场安装最多可节省80%的时间。
    - 便捷:无需特殊工具即可轻松快速安装。
    - 坚固耐用:具备IP68/IP69K和IK07防护等级,适合多种恶劣环境。
    - 安全性高:防插错极性化与符合DIN EN 0105的防触摸保护,实现更安全的连接。
    - 应用灵活:可与插拔式连接器和耦合连接一起使用,方便电缆的快速维修与扩展。


    应用案例和使用建议



    这款连接器广泛应用于工业控制系统和自动化设备中。例如,在一个配电柜项目中,多个电缆连接需要快速安装。通过使用QPD C 4PE6,0连接器,不仅显著减少了安装时间,还提高了系统的可靠性。使用时应注意保持安装环境的温度和湿度符合要求,避免导线连接处过热或受潮。另外,为确保连接稳固,应定期检查并调整接合螺母的紧固扭矩。


    兼容性和支持



    QPD C 4PE6,0连接器与其他凤凰联络组件完全兼容,可用于各种复杂的工业应用。制造商提供详细的技术文档和安装指南,以及完善的售后服务和技术支持。客户可以通过电话或邮件联系技术支持团队,以获取及时的帮助和解决方案。


    常见问题与解决方案



    - 问题:连接器安装后发现连接不牢固。
    - 解决办法:请检查接合螺母的紧固扭矩是否达到15 Nm,必要时重新紧固。
    - 问题:连接器在高温环境下工作不稳定。
    - 解决办法:确认环境温度不超过规定的范围(-5°C ... 50°C),如有超出,考虑采取降温措施。
    - 问题:连接器无法识别正确的线路顺序。
    - 解决办法:使用附带的编码条进行标识,确保正确的连接顺序。


    总结和推荐



    QPD C 4PE6,0连接器凭借其高效快捷的安装方式、卓越的耐用性和出色的环境适应能力,在众多导线连接器中脱颖而出。其独特的QUICKON技术极大地简化了安装过程,提升了工作效率。无论是对于自动化控制系统还是工业配电设备,这款连接器都是一款非常值得推荐的产品。然而,为了保证长期稳定的性能,建议用户严格遵循安装指南和使用说明。

1410416参数

参数
长*宽*高 105.6mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1410416厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1410416数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 电源接入连接器 - 配件 PHOENIX CONTACT 1410416 1410416数据手册

1410416封装设计

查看详情并下载
Symbol
Footprint
3D Model
