2315162

产品分类: 背板连接器 - 其他
厂牌: PHOENIX CONTACT

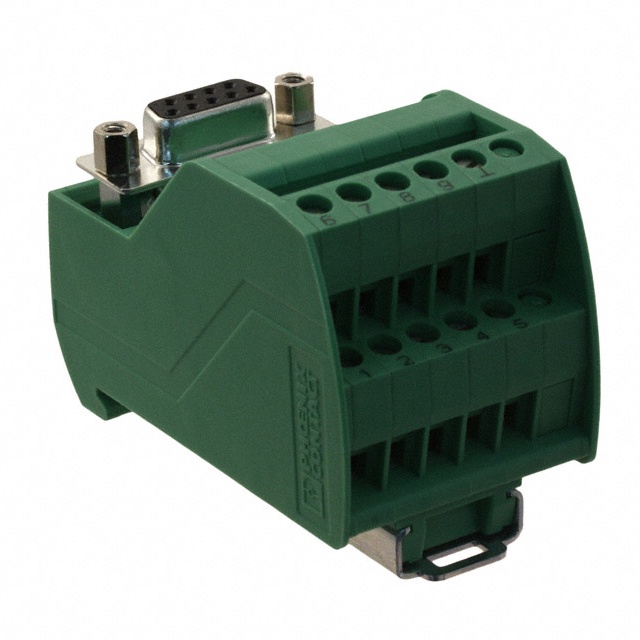

产品描述: 菲尼克斯,接口模块,VIP-2/SC/D9SUB/F,Phoenix Contact D-Sub接口模块, 9针, 母座
供应商型号: 2315162
供应商: 国内现货
标准整包数: 1
PHOENIX CONTACT 背板连接器 - 其他 2315162

2315162概述

    VARIOFACE Professional 技术手册解析

    1. 产品简介


    VARIOFACE Professional(VIP) 是一款面向工业自动化领域的新型被动式 1:1 接线解决方案。它通过利用D-sub电缆连接控制器,并采用螺钉接线端子与现场设备相连,从而节省安装和故障排除系统的时间。产品适用于需要快速、无故障连接现场设备的应用场景,如过程控制或运动控制。VIP系列产品提供两种和三种级别的现场I/O配置,并支持9位到50位的D-sub电缆连接器(公头和母头版本)。此外,VIP还提供模块标记选项以帮助在开关柜内进行设备识别,这通过ZB支架的灵活使用实现。

    2. 技术参数


    - 工作温度范围:操作时-20°C至+50°C;存储和运输时-20°C至+70°C。
    - 湿度范围:可承受高达95%的非冷凝湿度。
    - 海拔限制:最高可达2000米。
    - 工作电压:IEC标准下为125V AC/DC,CSA标准下为105V AC/DC。
    - 最大电流:每个针脚最大允许电流为2A,但VIP-3/SC/D50SUB系列仅限1A。
    - 螺纹规格:M3,紧固扭矩为0.5-0.6Nm。
    - 防护等级:符合IEC 60664, DIN EN 50178, IEC 62103标准。
    - 认证:UL 508(E238705)和CSA 61010-01: 04。

    3. 产品特点和优势


    - 紧凑设计:减少了控制柜内的空间需求。
    - 清晰标识:现场接线标识明确,便于安装时识别。
    - 灵活模块定位:移动安装脚允许灵活调整模块位置,方便布线。
    - 集成化标记:支持ZB支架,提供灵活的模块标记选项。

    4. 应用案例和使用建议


    VIP系列产品广泛应用于需要高速、无故障连接现场设备的场景,例如过程控制或运动控制系统。实际使用中,可以考虑根据现场需求选择合适的I/O配置和连接器规格。为了优化安装和维护效率,建议在初期规划阶段充分考虑到设备的定位和标识要求,确保安装后的便捷访问。

    5. 兼容性和支持


    VIP系列产品与现有的D-subminiature插头和插座兼容,适用于多种类型的工业控制系统。制造商提供了详细的技术文档和客户支持服务,确保用户能够正确安装和维护这些产品。

    6. 常见问题与解决方案


    - 问题1:如何确保安装过程中模块稳固?
    解决方案:使用合适的紧固扭矩(0.5-0.6Nm)来固定螺纹连接。

    - 问题2:如果发现电气连接不稳定怎么办?
    解决方案:检查所有接线点的连接是否紧固,并确保没有松动现象。如有必要,重新压接连接。

    7. 总结和推荐


    总体而言,VARIOFACE Professional 提供了一种高效且可靠的连接解决方案,特别适合于需要高密度I/O连接的工业自动化项目。其紧凑的设计、灵活的模块定位和良好的电气特性使其在市场上具备显著的竞争优势。强烈推荐给寻求高质量、高可靠性的工业接线解决方案的专业人士。

2315162参数

参数
长*宽*高 34.7mm*65.5mm*65.5mm
安装方式 支架安装,螺纹安装
零件状态 在售
包装方式 盒装

2315162厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2315162数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 背板连接器 - 其他 PHOENIX CONTACT 2315162 2315162数据手册

2315162封装设计

查看详情并下载
Symbol
Footprint
3D Model
