2280323

产品分类: 背板连接器 - 其他
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,接口模块,DFLK-D25SUB/B,Phoenix Contact 接口模块 接口模块, 用于DCS, PLC
供应商型号: ET-2926812
供应商: 海外现货
标准整包数: 1
PHOENIX CONTACT 背板连接器 - 其他 2280323

2280323概述


    产品简介

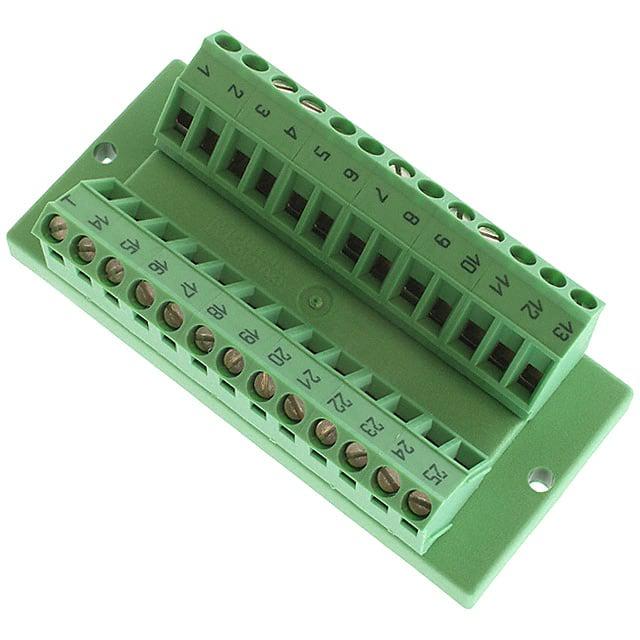

    VARIOFACE是一款专为连接各种电气系统而设计的接口模块,适用于广泛的工业自动化和控制系统。该模块的主要功能是实现螺纹连接终端块与微型D-SUB插座之间的1:1连接。它支持最多25个位置的连接,并且提供独立的接地选择,使得安装和配置更为灵活方便。这种设计特别适合于需要高可靠性和安全性的场合。

    技术参数


    - 基本参数
    - 产品类型:接口模块
    - 产品系列:VARIOFACE
    - 位置数量:25
    - 过电压类别:II类
    - 污染等级:2级
    - 绝缘特性:功能绝缘
    - 额定绝缘电压:125 V
    - 额定浪涌电压:1.2 kV (1.2/50 μs)
    - 电气特性
    - 交流工作电压:≤ 30 V AC
    - 直流工作电压:≤ 60 V DC
    - 单分支电流:≤ 2.5 A
    - 总电流:≤ 50 A (在50°C时)
    - 插拔周期:> 500次
    - 穿透/拔出力矩:0.5 Nm ... 0.6 Nm
    - 扭矩:0.5 Nm ... 0.6 Nm
    - 环境参数
    - 防护等级(模块):IP20
    - 防护等级(安装位置):≥ IP54
    - 工作温度范围:-20°C ... 50°C
    - 储存/运输温度范围:-20°C ... 70°C
    - 海拔高度:≤ 2000 m

    产品特点和优势


    VARIOFACE模块的独特之处在于它的多功能性和易用性。它通过简单直接的方式实现了螺纹连接和D-SUB插头之间的高效连接,减少了布线复杂度。它还具有强大的机械和电气性能,能够在恶劣环境中稳定运行。此外,由于其设计符合IEC 60807-2标准,这使得它在全球范围内得到广泛认可和应用。

    应用案例和使用建议


    应用案例:
    VARIOFACE模块广泛应用于工业控制领域,例如工厂自动化系统、机器视觉系统、以及各种控制系统。例如,在一个机器视觉应用中,它可以将相机和传感器与控制系统高效连接,确保信号传输的可靠性。
    使用建议:
    - 确保所有连接都按照标准规范进行,特别是在安装和接线过程中。
    - 定期检查和维护模块以确保其正常运行。
    - 在高温或湿度较高的环境中使用时,注意保持良好的通风条件,避免过热。

    兼容性和支持


    VARIOFACE模块与其他标准D-SUB插头和螺纹连接器完全兼容。制造商提供全面的技术支持和售后服务,包括详细的用户手册、在线帮助资源和技术支持热线,确保用户能够顺利使用该产品。

    常见问题与解决方案


    1. 问题:连接不牢固
    - 解决办法: 检查所有螺丝是否已经拧紧到指定扭矩(0.5 Nm ... 0.6 Nm),重新拧紧并确认接触良好。
    2. 问题:无法检测到信号
    - 解决办法: 确认信号源和接收端的接地正确,检查连接线路是否有断开或损坏,必要时更换连接线。
    3. 问题:温度过高
    - 解决办法: 确保良好的通风条件,减少周围设备的干扰,必要时可采取散热措施。

    总结和推荐


    总体而言,VARIOFACE模块以其高可靠性和灵活性在市场上具有很高的竞争力。它的多功能性和易用性使其成为许多应用场景的理想选择。我们强烈推荐这款产品给那些寻求高效连接解决方案的用户。

2280323参数

参数
长*宽*高 33mm*39mm*83.4mm
安装方式 支架安装,螺纹安装,面板安装
零件状态 在售
包装方式 散装

2280323厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2280323数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 背板连接器 - 其他 PHOENIX CONTACT 2280323 2280323数据手册

2280323封装设计

查看详情并下载
Symbol
Footprint
3D Model
