2903067

产品分类: 背板连接器 - 其他
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,接口模块,DFLK-D25SUB/F/FKCT,Phoenix Contact Varioface模块 Varioface 模块, VARIOFACE系列
供应商型号: 2903067-ND
供应商: Digi-Key
标准整包数: 1
PHOENIX CONTACT 背板连接器 - 其他 2903067

2903067概述


    产品简介

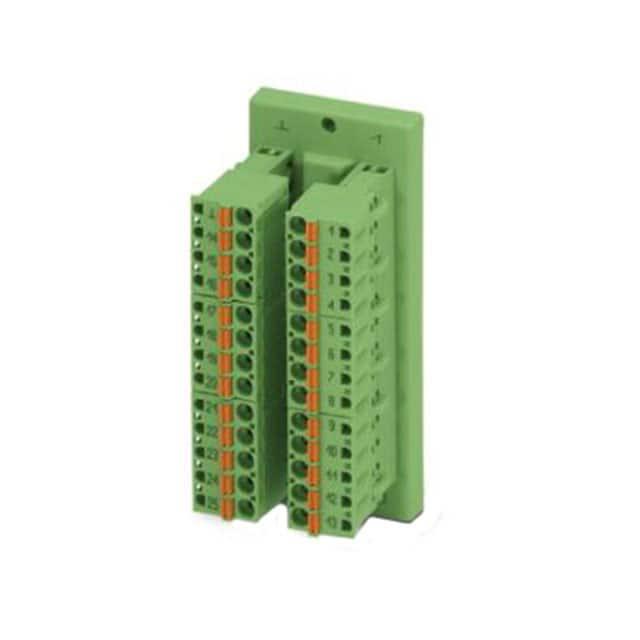

    产品名称:DFLK-D25 SUB/F/FKCT
    产品类型: 接口模块
    主要功能: DFLK-D25 SUB/F/FKCT 是一种连接模块,实现插拔式弹簧笼式接线端子与D-SUB微型插座条(位置数为25)之间的1:1连接。模块还包括一个独立的接地触点。
    应用领域: 该产品广泛应用于自动化控制设备、工业控制系统、计算机接口等领域。

    技术参数


    物理尺寸:
    - 宽度:36.5 mm
    - 高度:83.4 mm
    - 深度:46 mm
    环境条件:
    - 运行温度范围:-20°C 至 50°C
    - 存储/运输温度范围:-20°C 至 70°C
    电气特性:
    - 最大额定电压:125 V AC/DC
    - 最大允许电流(每支路):2.5 A
    - 所有支路最大允许电流(TA=50°C):50 A
    - 连接方式:插拔式弹簧笼式连接(1号连接)和D-SUB插座条(2号连接)
    - 导线横截面积:实心导体最小0.2 mm²,最大2.5 mm²;绞合导体最小0.2 mm²,最大2.5 mm²
    - 美标导线规格:最小24 AWG,最大12 AWG
    - 剥线长度:10 mm
    其他特性:
    - 尺寸等级:IP20
    - 标准/法规:DIN EN 50178、IEC 60664、IEC 62103
    - 适用认证:UL Recognized、cUL Recognized、EAC、cULus Recognized

    产品特点和优势


    DFLK-D25 SUB/F/FKCT 接口模块具有以下特点和优势:
    - 多功能连接能力: 实现了弹簧笼式端子与D-SUB微型插座的高效连接,适合多种自动化和控制需求。
    - 环境适应性强: 能在广泛的温度范围内稳定工作,适用于严苛的工作环境。
    - 可靠性高: 最大允许电流及电压设定较高,确保了稳定可靠的电力传输。
    - 标准化认证: 拥有多项国际认证,符合行业标准,提升了产品的市场竞争力。

    应用案例和使用建议


    应用场景:
    该模块常用于自动化控制系统、机器人、计算机接口等领域。例如,在工业控制领域中,它可以用作传感器与控制器之间的接口转换,确保信号的稳定传输。
    使用建议:
    - 在安装过程中应注意温度和湿度对模块的影响,尽量避免极端环境。
    - 对于大电流应用,需特别注意散热,以防止过热导致损坏。
    - 使用时要确保剥线长度适中,避免过长或过短导致接触不良。

    兼容性和支持


    该模块可与标准D-SUB插座和弹簧笼式端子连接,保证了良好的互操作性。厂商提供详细的技术文档和支持服务,有助于客户更好地使用和维护该产品。

    常见问题与解决方案


    问题1:如何正确选择合适的导线?
    解决方案: 请参考技术手册中规定的导线横截面积,选择相应规格的导线以保证连接的稳定性。
    问题2:如何确保连接的安全性?
    解决方案: 确保剥线长度适中,避免过长或过短。同时定期检查连接部位是否有松动现象,及时进行紧固处理。
    问题3:在高温环境下如何保证模块正常运行?
    解决方案: 确保安装位置通风良好,且避免直接暴露在高温环境中。若有必要,可以采用散热装置辅助降温。

    总结和推荐


    总结: DFLK-D25 SUB/F/FKCT 是一款高效、可靠且具有良好环境适应性的接口模块。具备多重认证和标准化设计,适用于各类工业自动化系统和控制设备。
    推荐: 基于其多功能性、高可靠性以及广泛的应用范围,强烈推荐在工业控制及自动化系统中使用这款产品。对于需要高稳定性和高性能连接的应用场景,该模块无疑是最佳选择之一。

2903067参数

参数
长*宽*高 36.5mm*36.5mm*83.4mm
安装方式 支架安装,螺纹安装,面板安装
零件状态 在售
包装方式 散装

2903067厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2903067数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 背板连接器 - 其他 PHOENIX CONTACT 2903067 2903067数据手册

2903067封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 185.5776 ¥ 1553.0525
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1553.05
