3069953

产品分类: 触头连接器 - 其他
厂牌: PHOENIX CONTACT

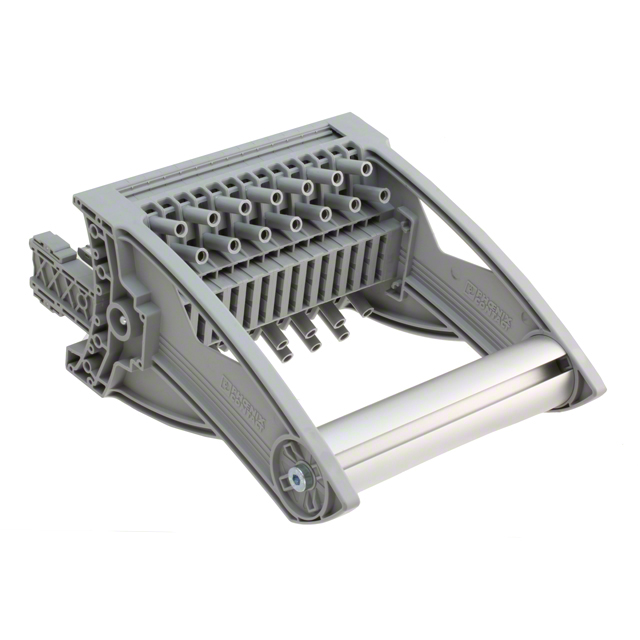

产品描述: 菲尼克斯,测试插头,FTP-3/14S,Test plug Number of positions:14 Width: 146.7 mm Color: gray
供应商型号: Q-3069953
供应商: 期货订购
标准整包数: 1

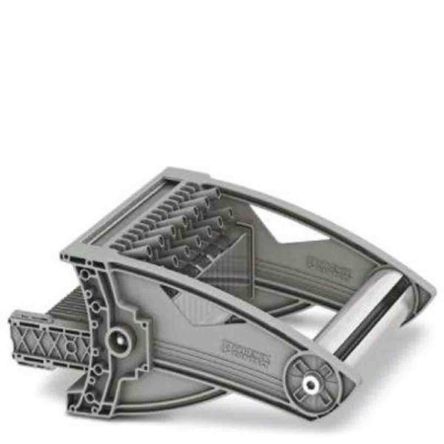

PHOENIX CONTACT 触头连接器 - 其他 3069953

3069953概述

    #

    产品简介


    产品概述
    本文介绍的是菲尼克斯电气(Phoenix Contact)的测试插头产品——FTP-3/14S(产品编号:3069953)。该测试插头主要应用于电路测试和连接场合,具备多种功能和优点,广泛适用于工业自动化、铁路运输等领域。其特点包括易于安装、成本效益高、占用空间小以及高安全性设计等。
    主要功能
    FTP-3/14S测试插头的主要功能包括:
    - 实现功能性分组的开关操作,简化布线和测试流程。
    - 高效利用标准化CLIPLINE配件,方便模块化组装。
    - 灵活的端子连接方式,可兼容不同类型的电缆导体。
    - 集成的坚固触点设计,适应最严格的使用要求。
    - 自动化的变压器短路和防震设计,确保测量过程中的最高安全性。
    应用领域
    该测试插头主要用于电气设备的安装、测试及维护。它特别适合在工业控制面板、配电箱、铁路车辆等场合使用。
    #

    技术参数


    基本参数
    - 型号: FTP-3/14S
    - 产品编号: 3069953
    - 颜色: 灰色
    - 宽度: 146.7 mm
    - 重量(不包括包装): 700 g
    - 最小截面面积: 0.5 mm²
    - 最大截面面积: 2.5 mm²
    - 导体数: 14个位置
    - 连接类型: 弯管接线端子、环形接线端子
    - 安装方式: 插入式
    电气参数
    - 额定电压: 400 V AC/DC
    - 额定电流: 24 A
    - 额定脉冲耐压: 5 kV
    - 过电压类别: III 类
    - 绝缘材料温度指数: 130°C (UL 746B); 125°C (DIN EN 60216-1)
    安全特性
    - 阻燃等级: UL 94 V0
    - 防火等级: 符合铁路车辆标准 DIN 5510-2 和 EN 45545-2
    - 相对温度指数: 130°C (UL 746B)
    - 烟雾毒性: 符合 NFPA 130 (SMP 800C) 标准
    尺寸和接口
    - 长度: 86 mm
    - 宽度: 146.7 mm
    - 间隔: 8.2 mm
    - 导体横截面范围: 0.5 mm² 至 2.5 mm² (柔性导体)
    #

    产品特点和优势


    特点
    1. 功能组管理: 提供直观的功能组管理方式,使得安装和维护过程更加快捷高效。
    2. 紧凑设计: 设计紧凑,节省空间,适合于有限空间内的应用场合。
    3. 高可靠性: 采用高品质材料制成,确保在多次操作后仍能保持信号传输的稳定性。
    4. 安全防护: 内置变压器短路保护及抗震设计,确保操作者和被测系统的安全性。
    优势
    - 易用性: 模块化的设计使其易于安装,同时减少了施工时间和成本。
    - 成本效益: 使用标准化配件降低了采购和维护成本。
    - 耐用性: 具备优异的机械和电气特性,保证长期稳定的运行性能。
    - 环保性: 防火性能出色,符合严苛的安全标准。
    #

    应用案例和使用建议


    应用案例
    FTP-3/14S 测试插头常用于铁路车辆、电力控制柜以及工业自动化系统的电路检测和维护中。例如,在铁路车辆的电气系统检修过程中,该测试插头可以快速插入和断开导线,减少人工操作时间并提高测试效率。
    使用建议
    - 安装注意事项: 在安装前,请务必检查各接口是否有异物,并确认所有电缆导体的截面积均在指定范围内。
    - 使用环境: 确保安装环境干燥且无尘,避免高温、高湿或强电磁干扰等不利因素的影响。
    - 维护保养: 定期检查测试插头的连接是否松动,以确保其始终处于良好状态。如果发现任何异常情况,应立即停用并进行专业维修。
    #

    兼容性和支持


    兼容性
    该产品能够与其他标准CLIPLINE配件轻松对接,如弯管接线端子(C-FCI)、环形接线端子(C-RCI)等。同时,其通用性强,可以应用于多种不同的应用场景。
    厂商支持
    菲尼克斯电气提供了全面的技术支持和售后服务,客户可以通过其官网获取详细的用户文档和技术资料。此外,菲尼克斯还提供在线故障诊断工具,帮助用户快速定位和解决问题。
    #

    常见问题与解决方案


    常见问题
    1. 插头无法牢固固定
    - 解决方法:请检查插头与基座的插入是否到位,必要时使用适当的工具进行调整。
    2. 导体接触不良
    - 解决方法:确认导体正确安装在指定位置,并使用合适的弯曲工具将导体固定在插头上。
    3. 插头过热
    - 解决方法:检查插头和相关电路的连接是否正常,确保没有虚接或短路的情况发生。
    其他问题
    如果您在使用过程中遇到其他问题,请联系菲尼克斯电气的客户服务热线,他们将为您提供专业的技术支持。
    #

    总结和推荐


    综上所述,菲尼克斯电气的FTP-3/14S测试插头是一款集多功能性、可靠性和安全性于一体的高品质产品。其易用性和成本效益使其成为众多工业和铁路项目中的理想选择。推荐给需要高效、可靠且安全的电路测试和维护解决方案的专业用户。
    希望以上内容能够满足您的需求,如果您有任何进一步的问题或需要更多的信息,请随时告诉我。

3069953参数

参数
安装方式 夹子安装,导线安装
零件状态 在售
包装方式 散装

3069953厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3069953数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 触头连接器 - 其他 PHOENIX CONTACT 3069953 3069953数据手册

3069953封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3142.191
10+ ¥ 3114.384
库存: 100
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3142.19
