3069970

产品分类: 触头连接器 - 其他
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,测试插头,FTPR-3/11S,
供应商型号: Q-3069970
供应商: 期货订购
标准整包数: 1

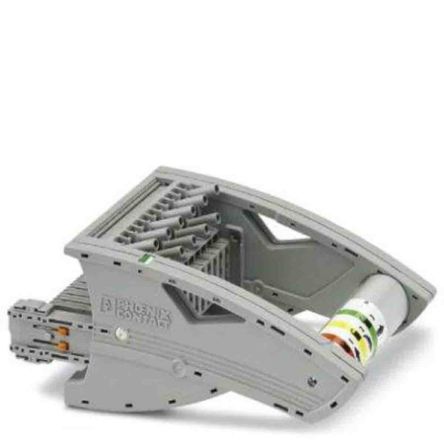

PHOENIX CONTACT 触头连接器 - 其他 3069970

3069970概述


    产品简介


    产品名称:测试插头 FTPR-3/11S
    测试插头(型号 FTPR-3/11S)是凤凰联络(Phoenix Contact)公司生产的一款高质量电气测试设备。该测试插头具有11个位置,适用于400 V AC/DC的工作电压环境,最大额定电流为20 A。设计紧凑且功能强大,非常适合用于各类工业控制系统、铁路车辆以及其他需要高可靠性的应用场景。

    技术参数


    - 位置数量: 11
    - 电位数: 11
    - 标称截面积: 6 mm²
    - 颜色: 灰色
    - 绝缘材料: PA(聚酰胺)
    - 相对绝缘材料温度指数 (Elec., UL 746 B): 130°C
    - 温度指数 (DIN EN 60216-1 (VDE 0304-21)): 125°C
    - 静态绝缘材料应用温度: -60°C
    - 最大功率耗散: 1.31 W
    - 最大负载电流: 20 A
    - 标称电压: 400 V AC/DC
    - 绝缘材料阻燃等级 (UL 94): V0
    - 适用导线范围: 柔性导线 0.5 mm² 至 2.5 mm²(AWG 20 至 14)
    - 宽度: 120.5 mm
    - 长度: 86 mm
    - 间距: 8.2 mm
    - 最小紧固扭矩: 0.5 Nm
    - 最大紧固扭矩: 0.6 Nm

    产品特点和优势


    1. 功能分组:设计上实现了功能分组,使得操作简单且节省时间。
    2. 成本效益:模块化设计结合标准CLIPLINE配件的使用,有效降低成本。
    3. 空间节约:偏置测试插座排列方式减少了占用空间。
    4. 安全性:专利的旋钮式锁定设计,确保操作的安全性。
    5. 高耐用性:集成的坚固接触开关,采用高品质材料,即使多次使用也能确保信号电流传输的可靠性。
    6. 防护等级:自动短路保护和抗震设计,确保测量过程中的高度安全性。

    应用案例和使用建议


    测试插头 FTPR-3/11S 广泛应用于工业控制系统和铁路车辆中。例如,在轨道交通中,它常被用来检测电缆线路的完整性。使用时,建议根据实际导线直径选择合适的压接端子,并确保所有紧固件都达到指定的扭矩值,以确保连接的稳定性和安全性。

    兼容性和支持


    该测试插头符合多种行业标准,如 UL 94 V0 和 DIN EN 45545-2 的相关要求。同时,凤凰联络公司还提供了详尽的技术支持和售后服务,确保用户能够获得及时有效的帮助。

    常见问题与解决方案


    - Q: 测试插头安装过程中紧固力矩过大会导致什么问题?
    - A: 过大紧固力矩可能导致插头损坏或导线损伤。请严格按照说明书推荐的扭矩值进行安装。

    - Q: 如何判断测试插头是否已正确接地?
    - A: 使用万用表测量接地端与系统地之间的电阻,如果电阻小于1欧姆,则表示接地良好。

    总结和推荐


    总的来说,测试插头 FTPR-3/11S 是一款功能全面、性能优异的测试设备。其独特的设计理念和多项安全措施使其在市场上具备显著的竞争优势。无论是对于工业控制系统还是铁路车辆的应用场景,这款产品都能够提供可靠的性能保障。因此,强烈推荐此款测试插头作为专业电气测试的理想选择。

3069970参数

参数
安装方式 夹子安装,导线安装
零件状态 在售
包装方式 散装

3069970厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3069970数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 触头连接器 - 其他 PHOENIX CONTACT 3069970 3069970数据手册

3069970封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2914.3943
10+ ¥ 2888.6032
库存: 100
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2914.39
