3031010

产品分类: 触头连接器 - 其他
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,测试插头,PS-3,5,菲尼克斯 测试插头, PS - 3系列
供应商型号: PYA-3031010
供应商: 海外现货
标准整包数: 10

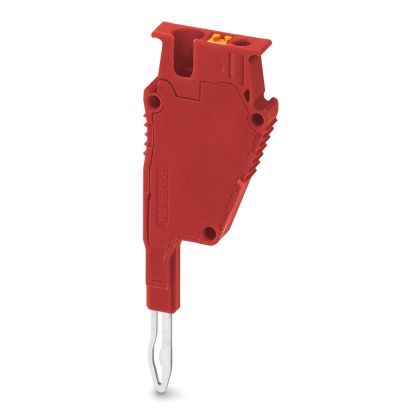

PHOENIX CONTACT 触头连接器 - 其他 3031010

3031010概述

    # PS-3,5 测试插头技术手册

    产品简介


    PS-3,5测试插头是一种专为模块化设计的测试连接件,广泛应用于终端块的各种测试场景。它通过插入CLIPLINE完整系统的功能轴,实现可靠的电气连接。这款测试插头具有单个位置的设计,便于在各种工业环境中进行快速而简便的测试操作。
    主要特点
    - 型号:PS-3,5
    - 产品类型:测试插头终端块
    - 颜色:红色
    - 定位:单个位置
    应用领域
    适用于终端块的测试和验证,如工厂自动化、配电系统和通信设备等领域。

    技术参数


    - 最大负载电流:2A
    - 额定电压:250V
    - 连接方法:压入式连接
    - 导线截面积范围:柔性0.14mm² 至 1.5mm²
    - 宽度:3.5mm
    - 高度:15.9mm
    - 深度:43.3mm
    - 材料规格:聚酰胺(PA),符合UL 94 V0阻燃等级
    - 工作温度范围(操作):-60°C至105°C
    - 存储/运输温度范围:-25°C至60°C(短期,不超过24小时)
    - 装配温度范围:-5°C至70°C
    - 操作温度范围:-5°C至70°C
    - 允许湿度范围(存储/运输):30%至70%

    产品特点和优势


    PS-3,5测试插头具备如下优势:
    - 高可靠性:能够在极端条件下稳定工作,适应广泛的温度和湿度范围。
    - 模块化设计:可以与PS-...系列的模块化测试插头配合使用,实现灵活的组装。
    - 耐用材料:采用UL 94 V0认证的阻燃材料,确保安全可靠。
    - 便捷连接:压入式连接方式易于安装,提高工作效率。

    应用案例和使用建议


    应用案例
    PS-3,5测试插头被广泛应用于工业控制设备、配电系统和通信基础设施中。例如,在自动化生产线上,它可以用于快速检查电气接线是否正确连接。
    使用建议
    1. 选择合适的导线:确保所使用的导线截面积在0.14mm²至1.5mm²范围内。
    2. 正确的装配温度:尽量在环境温度处于-5°C至70°C之间进行装配。
    3. 定期检查:由于在恶劣环境下工作,定期检查插头的磨损情况和接触可靠性是必要的。

    兼容性和支持


    PS-3,5测试插头可与同一系列的其他模块化测试插头无缝集成,提供灵活性和兼容性。制造商提供全面的技术支持和维护服务,确保用户能够获得最佳的使用体验。

    常见问题与解决方案


    1. 问题:如何判断导线是否正确连接?
    解决方案:使用适当的工具检测电流和电压,确认连接无误。
    2. 问题:如果发现插头存在损坏,怎么办?
    解决方案:及时更换插头,并联系供应商获取替换件。
    3. 问题:插头无法正常连接到终端块上?
    解决方案:检查插头是否正确插入,必要时清理端口内的灰尘或杂质。

    总结和推荐


    综上所述,PS-3,5测试插头以其高可靠性、便捷连接和优良材料特性,成为工业环境中不可或缺的重要组件。强烈推荐在需要可靠且高效测试连接的场景中使用该产品。购买前,请访问官方网站以获取更多详细信息和技术支持。

3031010参数

参数
长*宽*高 15.9mm*3.5mm*43.3mm
安装方式 导线安装

3031010厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3031010数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 触头连接器 - 其他 PHOENIX CONTACT 3031010 3031010数据手册

3031010封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 27.8716
库存: 572
起订量: 10 增量: 10
交货地:
最小起订量为:10
合计: ¥ 278.71
