1874659

产品分类: 卡边缘连接器 - 其他
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact 5.0mm间距3p插拔式接线端子 插座头, MDSTBV 2.5/ 3-GFL系列, 400.0 v, 焊接
供应商型号: 8831215
供应商: 海外现货
标准整包数: 50

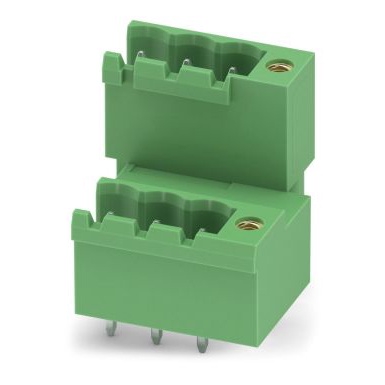

PHOENIX CONTACT 卡边缘连接器 - 其他 1874659

1874659概述

    MDSTBV 2,5/3-GFL 基础接线端子条

    产品简介


    MDSTBV 2,5/3-GFL 是一款由 Phoenix Contact 生产的基础接线端子条。这类接线端子广泛应用于电力系统、工业自动化设备及建筑自动化系统等领域。其主要功能是提供可靠、安全的电气连接,适用于需要多次插拔且要求高稳定性的场合。

    技术参数


    - 额定电流: 10A
    - 额定电压 (III/2): 320V
    - 额定电压 (II/2): 400V
    - 绝缘材料等级: IIIa
    - 峰值电压: 250V(III/3),4kV(III/2,II/2)
    - 接触表面: 锡
    - 引脚尺寸: 1mm x 1mm
    - 孔径: 1.4mm
    - 引脚长度: 3.9mm
    - 宽度: 10mm
    - 高度: 22mm
    - 长度: 23.7mm
    - 间距: 5mm
    - 颜色: 绿色
    - 包装单位: 50个
    - 单件重量: 6.31g

    产品特点和优势


    - 绿色外壳:增强可见性,便于识别。
    - 高强度材料:PBT材料具有良好的阻燃性能(UL 94 V0)。
    - 多种认证:获得 VDE Gutachten、IECEE CB Scheme、CCA 和 EAC 等多项认证,确保符合国际标准。
    - 灵活性设计:可根据需求选择不同数量的位置,通过组合与 MVSTB 或 FKCV 插件部件,实现灵活配置。

    应用案例和使用建议


    MDSTBV 2,5/3-GFL 接线端子条可广泛应用于电力传输、电机控制、传感器和执行器之间的连接。例如,在工业自动化设备中,它可以用于连接变频器、传感器等关键组件。为确保最佳性能和可靠性,建议在安装过程中使用适当的钻孔图,并严格按照制造商的指导进行操作。此外,定期检查和维护是确保长期稳定的连接的关键。

    兼容性和支持


    该产品可以与 MVSTB 或 FKCV 插件部件配合使用,但不能与 TMSTBP 插件部件配合使用。制造商提供全面的技术支持,包括详细的安装指南和维护文档,确保用户能够充分利用其功能。

    常见问题与解决方案


    1. 问题: 连接松动
    - 解决方法: 检查是否正确插入并拧紧螺丝;如果问题仍然存在,请检查端子是否有损坏。

    2. 问题: 端子发热
    - 解决方法: 确保负载电流不超过额定值,检查是否有过载情况。
    3. 问题: 插件无法完全插入
    - 解决方法: 检查插件是否正确对齐,避免硬插。

    总结和推荐


    MDSTBV 2,5/3-GFL 是一款高性能、高可靠性的基础接线端子条,适合各种工业应用。其卓越的电气性能和安全性使其在市场上具有很高的竞争力。鉴于其多功能性和广泛的应用场景,我们强烈推荐使用该产品。

1874659参数

参数
长*宽*高 23.7mm(长度)
安装方式 通孔安装
零件状态 在售

1874659厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1874659数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 卡边缘连接器 - 其他 PHOENIX CONTACT 1874659 1874659数据手册

1874659封装设计

查看详情并下载
Symbol
Footprint
3D Model
