1656725

产品分类: 模块化连接器 - 插孔
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,VS-08-RJ45-5-Q/IP20,RJ45连接器,菲尼克斯 RJ45接口 QUICKON系列, 公插RJ45 连接器, 电缆安装型, 8路, Cat5
供应商型号: 5225872
供应商: 海外现货
标准整包数: 5
PHOENIX CONTACT 模块化连接器 - 插孔 1656725

1656725概述


    产品简介

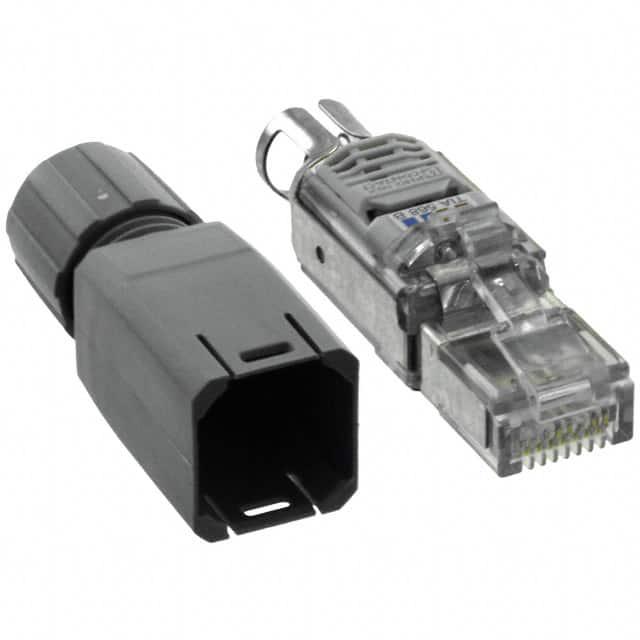

    VS-08-RJ45-5-Q/IP20
    VS-08-RJ45-5-Q/IP20是一款由PHOENIX CONTACT公司生产的RJ45连接器。这款连接器符合IP20防护等级,适用于CAT5e网络布线标准,具有8个位置,采用QUICKON快速连接技术,支持1根导线和7根导线的连接方式。该连接器适用于AWG 26至22规格的导线,并且能够适应直径为4.5毫米至8毫米的电缆。此外,它还符合TIA 568B标签标准,并采用军绿色RAL 7042颜色设计。

    技术参数


    - 机械特性
    - 位置数:8
    - 连接类型:RJ45
    - 插拔循环次数:≥1000次
    - 导体截面积:0.13 mm² 至 0.32 mm²(实心)
    - 26 至 22 AWG(实心)
    - 外部电缆直径:4.5 mm 至 8 mm
    - 线缆出口方向:直出
    - 色彩:军绿色RAL 7042
    - 工作温度范围:-20°C 至 70°C
    - 材料属性:
    - 阻燃等级:UL 94 V0
    - 机壳材料:PA
    - 触点载板材料:PC
    - 触点材料:铜合金
    - 触点表面材料:镍镀金
    - 防护等级:IP20
    - 电气特性
    - 位置数:8
    - 传输类别:CAT5(IEC 11801:2002),CAT5e(TIA 568B:2001)
    - 额定电流:1.75 A
    - 浪涌电压等级:I级
    - 污染等级:1级
    - 认证证书:CUL Listed, GL, UL Listed

    产品特点和优势


    VS-08-RJ45-5-Q/IP20的最大亮点是其采用的QUICKON快速连接技术,极大地简化了安装过程,提高了效率。同时,该连接器具备优异的机械和电气特性,能够在广泛的温度范围内稳定运行,并具备出色的抗干扰能力和可靠性。此外,该产品符合RoHS指令和WEEE指令,体现了其环保特性。

    应用案例和使用建议


    这款连接器广泛应用于各类工业控制系统、网络基础设施、楼宇自动化等领域。例如,在工业以太网布线中,它可以提供稳定的数据传输通道,确保数据通信的安全性和稳定性。建议在使用时遵循制造商的安装指南,并根据具体的应用需求选择合适的附件,如颜色编码环,以便于管理和维护。

    兼容性和支持


    VS-08-RJ45-5-Q/IP20具有良好的兼容性,可以与其他标准的RJ45接口设备无缝连接。制造商提供了详尽的技术文档和配件,方便用户进行安装和调试。此外,PHOENIX CONTACT还提供专业的技术支持和售后服务,帮助用户解决在使用过程中可能遇到的问题。

    常见问题与解决方案


    - 问题1:连接器在使用过程中出现接触不良的情况。
    - 解决方案:检查导线的插入是否到位,确保连接器的接触片完整无损,必要时重新压接导线。

    - 问题2:连接器无法正常插拔。
    - 解决方案:检查插拔次数是否超过规定的循环次数,如有必要,更换新的连接器。

    总结和推荐


    综上所述,VS-08-RJ45-5-Q/IP20是一款技术先进、性能卓越的RJ45连接器。它不仅具备快速连接的优势,还拥有广泛的适用性和良好的兼容性。无论是工业控制还是网络建设领域,这款连接器都是可靠的选择。因此,强烈推荐用户选用此产品。

1656725参数

参数
端口数 1
针脚数 8p8c (RJ45, Ethernet)
类型 RJ45
防护等级 IP20
朝向 直线
长*宽*高 59mm(长度)*14mm(宽度)
安装方式 导线安装
零件状态 在售
包装方式 散装

1656725厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1656725数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 模块化连接器 - 插孔 PHOENIX CONTACT 1656725 1656725数据手册

1656725封装设计

查看详情并下载
Symbol
Footprint
3D Model
