2315010

产品分类: 背板连接器 - 其他
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,接口模块,VIP-2/SC/FLK10,Phoenix Contact 扁平带状电缆接口模块, 10针, 公插
供应商型号: 6669951
供应商: 海外现货
标准整包数: 1

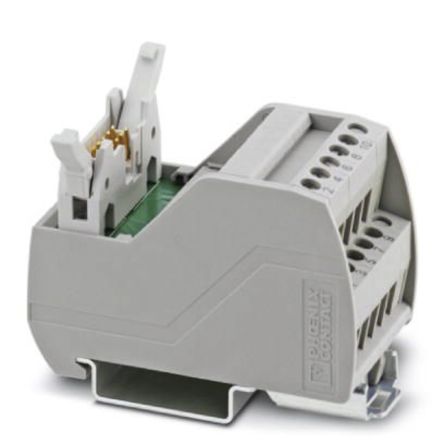

PHOENIX CONTACT 背板连接器 - 其他 2315010

2315010概述

    VARIOFACE Professional:下一代工业级连接解决方案

    产品简介


    VARIOFACE Professional(VIP)是PHOENIX CONTACT推出的一款创新的无源连接解决方案,专为需要快速且无故障连接现场设备的应用而设计,例如过程控制器和运动控制器。VIP通过使用带状电缆连接到控制器,并采用螺钉端子连接到现场设备,大大缩短了安装和调试系统所需的时间。
    VIP目前提供两种型号——两层配置(VIP-2)和三层配置(VIP-3),可以适应10至64位的带状电缆连接器。其紧凑的设计和灵活的模块定位,使其成为控制柜空间有限场合的理想选择。

    技术参数


    - 工作环境
    - 工作温度范围:-20°C 至 50°C
    - 储存/运输温度范围:-20°C 至 70°C
    - 允许湿度:95%,非凝露
    - 最大海拔高度:2000米
    - 电气特性
    - 操作电压(IEC):60V AC/DC
    - 操作电压(CSA、UL):125V AC/DC
    - 每个引脚最大允许电流:1A
    - 螺丝连接类型
    - 拆线长度:8mm
    - 导线截面积(固态/绞合/AWG):0.2-4.0mm²/0.2-2.5mm²/24-12AWG
    - 螺丝螺纹:M3
    - 紧固扭矩:0.5-0.6Nm
    - 认证
    - IEC 60664, DIN EN 50178, IEC 62103
    - UL 508 (E238705)
    - CSA 61010-01: 04VIP-…/SC/FLK…

    产品特点和优势


    - 紧凑设计:紧凑的尺寸有助于减少控制柜内的空间需求。
    - 清晰标识:I/O标识明显,便于现场布线时识别设备。
    - 灵活标记:集成ZB通道允许模块的灵活标记,提高设备识别度。
    - 易于安装:单个金属安装脚可轻松安装和拆卸于安装导轨上。
    - 灵活定位:可移动的安装脚允许在接线过程中灵活调整模块位置。

    应用案例和使用建议


    VIP适用于多种工业应用场景,例如工厂自动化、过程控制、运动控制等。在实际应用中,用户可以根据具体需求选择合适的配置和连接器数量。
    使用建议:
    - 在安装前确认所有连接器都已正确对齐并紧固,以确保可靠的电气连接。
    - 定期检查螺丝连接状态,避免松动导致的故障。

    兼容性和支持


    VIP系列的产品与市面上大多数标准带状电缆兼容。PHOENIX CONTACT提供了详尽的技术文档和客户支持服务,确保用户能够顺利进行安装和调试。

    常见问题与解决方案


    - Q: 如何检查螺丝连接的紧固情况?
    - A: 使用适当规格的扭矩扳手测量紧固扭矩,确保每个螺丝都在指定范围内(0.5-0.6Nm)。
    - Q: 如何识别模块上的信号标识?
    - A: VIP系列模块在螺丝连接面上提供了清晰的信号标记,便于识别。
    - Q: 如何安装VIP模块到导轨上?
    - A: 使用单个金属安装脚,沿模块长度方向滑动安装到导轨上,确保稳固安装。

    总结和推荐


    总体而言,VARIOFACE Professional是一款高效、可靠且易于操作的无源连接解决方案,适合各种工业应用。其紧凑的设计、清晰的标识以及灵活的安装方式,使得它在市场上具有较强的竞争力。对于需要快速、可靠连接现场设备的应用场合,我们强烈推荐使用VARIOFACE Professional。

2315010参数

参数
长*宽*高 34.7mm*65.5mm*65.5mm
安装方式 螺纹安装
零件状态 在售
包装方式 盒装

2315010厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2315010数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 背板连接器 - 其他 PHOENIX CONTACT 2315010 2315010数据手册

2315010封装设计

查看详情并下载
Symbol
Footprint
3D Model
