3069667

产品分类: 触头连接器 - 其他
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,测试端子条,UTWE6-2/17,
供应商型号: Q-3069667
供应商: 期货订购
标准整包数: 1

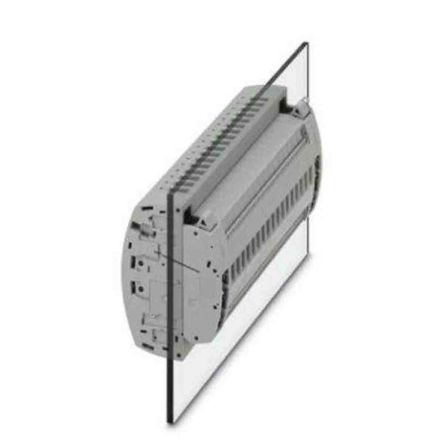

PHOENIX CONTACT 触头连接器 - 其他 3069667

3069667概述


    产品简介


    本产品为一款测试终端条(Test Terminal Strip),设计用于实现电路中的连接、隔离与测试功能。产品具备17个位置,每个位置可连接两根导线,共34个连接点,满足不同应用场景下的多样化需求。该产品适用于工业自动化、能源管理、轨道交通等多个领域,尤其适合需要高可靠性和稳定性的场合。

    技术参数


    - 基本属性
    - 额定电压:400 V AC/DC
    - 过电压类别:III
    - 尺寸:宽度172.2 mm,高度81 mm,深度56.5 mm
    - 螺钉连接:M4,紧固扭矩1.5至1.8 Nm
    - 色彩:灰色
    - 额定载流能力:30 A(最大导线截面10 mm²)
    - 电气特性
    - 最大功率耗散:1.31 W(额定条件)
    - 测试浪涌电压:5 kV
    - 额定浪涌电压:4 kV
    - 导体截面:刚性导体0.2 mm²到10 mm²,柔性导体0.2 mm²到10 mm²
    - 额定导体截面:6 mm²
    - 机械及环境特性
    - 机械强度:通过机械强度测试
    - 环境温度范围:存储/运输-25°C到60°C,安装-5°C到70°C,操作-5°C到70°C
    - 工作湿度范围:30%到70%
    - 认证标准:IEC 60947-7-1, CSA, cULus, EAC等

    产品特点和优势


    1. 成本效益:得益于模块化设计和标准化CLIPLINE配件的使用,产品在成本上极具竞争力。
    2. 空间节约:紧凑型设计显著减少了安装空间,使设备布局更加灵活。
    3. 高安全性:集成的坚固开关接触件设计符合最严格的要求,确保信号电流的可靠传输,即使经过多次操作也不受影响。
    4. 耐用性:材料选择优质,具备良好的耐高温和抗老化性能,可在极端环境下保持长时间的稳定运行。

    应用案例和使用建议


    应用案例
    该测试终端条广泛应用于工业自动化控制系统中,如制造工厂的配电系统、铁路车辆的电力控制系统等。例如,在铁路车辆应用中,该产品能够承受高振动和冲击环境,保障系统的长期可靠性。
    使用建议
    - 在安装过程中,确保正确选择导体截面,避免过载。
    - 建议配合合适的插件桥(Plug-in bridge)以扩展连接点数量,提高系统灵活性。
    - 定期检查所有接线端子,确保紧固螺钉处于适当扭矩范围内,避免因松动导致的故障。

    兼容性和支持


    - 兼容性:产品支持多种导线截面,适用于不同类型的电线和电缆。
    - 厂商支持:提供详尽的技术文档和支持服务,包括安装指南、维护手册等。同时,该产品与多种其他组件兼容,方便用户进行系统的整体设计与升级。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接线端子发热 | 检查并确保所有螺钉均已按照规定扭矩拧紧。 |
    | 导电不良 | 重新剥离导线末端,确保接触良好,并清洁接线端子表面。 |
    | 连接点处绝缘破损 | 更换已损坏的接线端子,并确保安装过程中的保护措施。 |

    总结和推荐


    总的来说,这款测试终端条在设计、性能和安全性方面均表现出色,特别适用于需要高可靠性和稳定性的工业场景。其紧凑的设计、高效的成本控制以及广泛的适用性使其在市场上具有很强的竞争力。对于追求高质量和高性能的用户来说,这是一款值得推荐的产品。建议在具体项目中根据实际需求选择合适的产品型号和配件,以达到最佳的应用效果。

3069667参数

参数
长*宽*高 81mm(长度)*56.5mm(高度)

3069667厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3069667数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 触头连接器 - 其他 PHOENIX CONTACT 3069667 3069667数据手册
