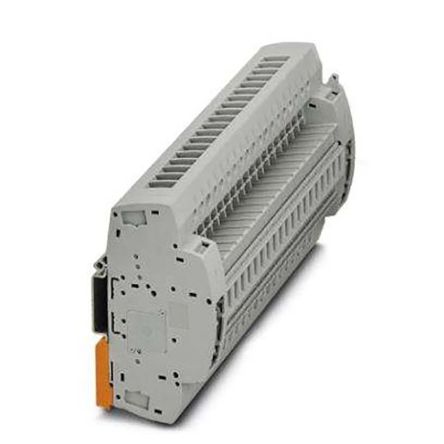

3069820

产品分类: 触头连接器 - 其他
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,测试端子条,UTRE6-2/19,菲尼克斯 端子排, UTRE系列, 38路, 8.2mm节距, 5,NS 35/7, 螺钉端接, 24 → 8 awg线规, 30A, 400 V
供应商型号: Q-3069820
供应商: 期货订购
标准整包数: 1

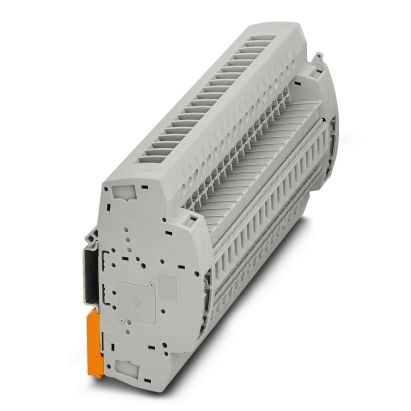

PHOENIX CONTACT 触头连接器 - 其他 3069820

3069820概述


    产品简介


    本文将介绍一款来自Phoenix Contact的测试终端条(Test Terminal Strip),型号为UTRE 6-2/19,产品编号3069820。该测试终端条广泛应用于各种电气系统中,是实现电路连接和信号传输的重要组件。它适用于工业自动化、建筑自动化、能源管理和交通控制等领域,提供了可靠和高效的连接解决方案。

    技术参数


    以下是该测试终端条的主要技术参数:
    - 额定电压:400 V AC/DC
    - 最大功率耗散:1.31 W
    - 过电压类别:III
    - 额定冲击电压:4 kV
    - 测试冲击电压:5 kV
    - 连接方法:螺丝端子连接,单排设计
    - 连接水平数量:1
    - 螺丝直径:M4
    - 紧固扭矩:1.5 ... 1.8 Nm
    - 导线剥离长度:10 mm
    - 导线截面范围:0.2 mm² 至 10 mm²
    - 螺栓电流容量:最大30 A(10 mm²导线截面)
    - 模块化尺寸:宽度187.5 mm,高度100 mm,深度56.5 mm
    - 安装方式:NS 35/7.5 DIN导轨安装
    - 材质规格:灰色,阻燃等级UL 94 V0
    - 温度范围:存储/运输 -25 °C ... +70 °C(短期可耐受-60 °C至+70 °C)

    产品特点和优势


    这款测试终端条具有以下显著特点和优势:
    1. 节省空间:紧凑的设计使其能够高效利用有限的空间,非常适合高密度布线的应用环境。
    2. 成本效益:模块化的设计和标准化的配件使安装和维护更加简便,降低了整体成本。
    3. 坚固耐用:集成的切换接触器经过严格测试,能够在最严苛的应用环境中保持可靠性。
    4. 安全性高:领先的自动变压器短路保护和符合IEC 60947-7-1标准的连接方式确保了极高的安全性能。

    应用案例和使用建议


    这款测试终端条广泛应用于多种场景,例如:
    - 工业自动化控制系统:可以用于连接传感器、执行器和其他控制设备,确保系统稳定运行。
    - 建筑自动化:用于楼宇管理系统中的信号传输和控制。
    - 能源管理:用于电力系统的监测和控制。
    - 交通控制:可用于轨道交通系统中的信号传输和控制。
    使用建议:
    1. 正确紧固螺丝:确保紧固扭矩在1.5至1.8 Nm之间,避免过松或过紧导致接触不良。
    2. 合理选择导线截面:根据具体应用需求选择合适的导线截面,以确保最佳性能和安全。
    3. 正确安装位置:考虑到不同安装方式的尺寸差异,确保安装位置符合要求,避免与其他部件干涉。

    兼容性和支持


    该测试终端条与标准的NS 35/7.5 DIN导轨兼容,便于安装和维护。制造商提供一系列相关配件,如插拔桥接件(Plug-in bridges)和测试适配器(Test adapters),进一步提升了产品的通用性和灵活性。

    常见问题与解决方案


    以下是一些常见的使用问题及其解决方案:
    1. 螺丝紧固不牢:
    - 解决办法:确保使用正确的扭矩值(1.5至1.8 Nm)紧固螺丝,必要时可使用扭矩扳手。

    2. 接触不良:
    - 解决办法:检查导线是否正确剥离,确保导线与螺丝端子充分接触,重新紧固螺丝。

    3. 绝缘材料老化:
    - 解决办法:定期检查绝缘材料的状况,如果发现老化现象,及时更换。

    总结和推荐


    综上所述,这款由Phoenix Contact生产的测试终端条(型号UTRE 6-2/19,编号3069820)是一款高性能、高可靠性、适用广泛的电子元件。其紧凑的设计、模块化的灵活性、优异的安全性能和成本效益,使其成为各种电气应用的理想选择。强烈推荐给需要高效连接和信号传输解决方案的用户。

3069820厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3069820数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 触头连接器 - 其他 PHOENIX CONTACT 3069820 3069820数据手册

3069820封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2670.4725
10+ ¥ 2646.84
库存: 100
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2670.47
