0804159

厂牌: PHOENIX CONTACT
产品描述:
供应商型号: 277-0804159-ND
供应商: Digi-Key
标准整包数: 1

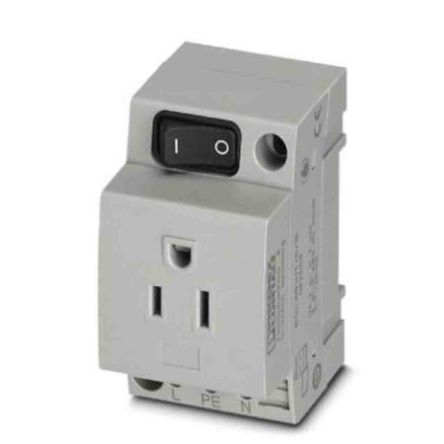

PHOENIX CONTACT 电源接入连接器 - 输入/输出/模块 0804159

0804159概述


    产品简介


    电子元器件名称:Socket - EO-AB/UT/S/15(产品编号:0804159)
    类型:接线端子插座
    主要功能:用于电连接及配电系统的接线终端
    应用领域:适用于工业自动化、机械设备控制、电力分配系统等领域,特别适合安装在DIN导轨上。

    技术参数


    | 参数名称 | 规格 |

    | 产品型号 | EO-AB/UT/S/15 |
    | 额定电压 | 125 V AC (60 Hz) |
    | 额定电流 | 15 A |
    | 环境温度范围 | -20 °C 至 60 °C |
    | 尺寸 | 宽度:45 mm,高度:75 mm,深度:57.5 mm |
    | 接线方式 | 螺钉连接 |
    | 导体横截面积 | 固态导体:0.2 mm² 至 4 mm²;柔性导体:0.2 mm² 至 2.5 mm²;AWG:24 至 12 |
    | 材质 | 接触材料:CuZn37;绝缘材料:PA |
    | 认证与标准 | UL 508, UL 94 V0 |

    产品特点和优势


    1. 广泛适用性:专为北美市场设计,符合UL 508标准,同时支持其他国家和地区使用。
    2. 高可靠性:采用铜锌合金接触材料,确保稳定的电气连接;阻燃等级达到UL 94 V0标准。
    3. 安装便捷:支持直接安装于DIN导轨或服务接口,占用空间小,便于布局。
    4. 多功能支持:可适配多种导线规格(固态和柔性导线),满足多样化需求。

    应用案例和使用建议


    应用案例:
    - 在工业自动化控制柜中作为配电端子板使用。
    - 配合其他设备如PLC模块、继电器等组成完整的控制系统。
    使用建议:
    - 安装时需确保导线端头正确剥线并紧固至螺钉连接处,避免松动导致接触不良。
    - 在极端环境下使用时,定期检查连接点的温升情况以保障长期稳定性。
    - 若需要更高的电流承载能力,可考虑组合多个此类接线端子使用。

    兼容性和支持


    该产品与其他标准DIN导轨上的电气元件具有良好的兼容性,易于集成到现有系统中。制造商提供全面的技术支持和售后服务,包括安装指导、故障排查等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接处发热严重 | 检查导线是否过粗或未完全拧紧螺钉 |
    | 插拔时出现异常噪声 | 检查是否有异物卡入插口或接触不良 |
    | 设备无法正常通电 | 确认接线方向正确且无虚接或断路现象 |

    总结和推荐


    综合评估:
    Socket - EO-AB/UT/S/15是一款高性能、高可靠性的接线端子插座,尤其适用于严苛的工作环境。其卓越的电气性能和广泛的适用性使其成为工业领域的理想选择。
    推荐意见:
    此款产品凭借其出色的性价比和优异的技术指标,非常值得推荐给需要稳定电力分配解决方案的专业用户。无论是初次采购还是设备升级,它都是一个值得信赖的选择。
    注:更多详细信息请参阅用户文档或访问制造商官网查询完整规格。

0804159参数

参数
长*宽*高 45mm(宽度)*75mm(高度)
安装方式 DIN导轨安装
应用等级 工业级
零件状态 在售
包装方式 散装

0804159厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

0804159数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 电源接入连接器 - 输入/输出/模块 PHOENIX CONTACT 0804159 0804159数据手册
