3273208

产品分类: 背板连接器 - 配件
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,接线板,PTFIX6/6X2,5-NS35ABN,Phoenix Contact 分线盒, 7路, 24A , 12 AWG线规格
供应商型号: 651-3273208
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 背板连接器 - 配件 3273208

3273208概述


    产品简介

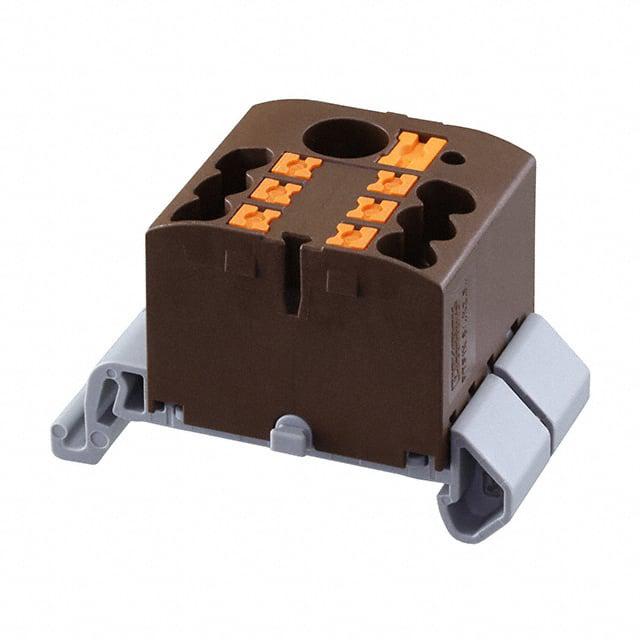

    PTFIX 6/6X2,5-NS35A BN 分布式接线端子是一种用于电力分配和连接的优质电子元件,设计紧凑且高效。此产品属于配电终端块类别,能够满足工业控制、建筑电气系统和铁路车辆等多个领域的应用需求。其核心功能是提供可靠、安全的电力连接,同时具备灵活的安装方式,以适应不同场景下的需求。

    技术参数


    以下为该产品的关键技术参数:
    - 额定电压: 690 V
    - 额定电流: 24 A(负载接触),41 A(线接触)
    - 最大总电流: 57 A(导线截面为10 mm²时)
    - 额定功率耗散: 0.77 W
    - 绝缘等级: 过电压III类
    - 阻燃等级: UL 94 V0
    - 适用温度范围: 操作-60°C至110°C;存储/-60°C至70°C
    - 导体横截面范围: 负载接触:0.14 mm²至4 mm²;线接触:0.5 mm²至10 mm²

    产品特点和优势


    1. 节省空间: 支持横置安装,相比传统方式可节省高达50%的DIN轨道占用面积。
    2. 便捷连接: 配备免工具Push-in直连技术,显著提高安装效率,节省约80%的安装时间。
    3. 多样性选择: 提供11种颜色变体,便于清晰识别和区分电路。
    4. 耐用性强: 满足多种严苛环境测试要求,如针焰测试、振动冲击测试及短路承受能力。

    应用案例和使用建议


    典型应用场景:
    - 工业自动化控制柜内电力分配
    - 建筑物电气布线系统
    - 铁路车辆中的电气连接
    使用建议:
    - 在多个模块串联时,推荐使用DIN轨道适配器或法兰件以确保结构稳定。
    - 优先选用与接线端子匹配的专用插桥配件,避免手动搭接造成的潜在风险。
    - 对于大电流环境(>24 A),推荐使用更大截面的电缆并检查接线端子的实际承载能力。

    兼容性和支持


    该产品完全符合国际标准(如IEC 60947-7-1),并与多种主流DIN导轨和设备实现良好的兼容性。此外,凤凰接触点公司提供全面的技术支持,包括详细的用户手册、安装指南及售后服务。客户可以通过官方网站轻松访问产品证书及相关文档。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 接线端子无法牢固夹紧 | 检查导线剥离长度是否正确,重新操作 |
    | 导线裸露部分过长 | 使用合适的剥线工具调整长度 |
    | 设备出现异常高温 | 确认导线截面积是否符合要求 |

    总结和推荐


    综合评估: PTFIX 6/6X2,5-NS35A BN分布式接线端子凭借其卓越的空间利用率、高效的安装方式以及广泛的适用性,在行业内表现出色。它不仅满足了基本的功能需求,还在耐久性和安全性方面具有显著优势。
    推荐理由: 针对需要高密度安装和快速布线的项目,这款产品无疑是理想的选择。无论是工业自动化还是轨道交通领域,其优秀的性能和便捷的操作都将为客户带来显著价值。
    通过合理配置和规范使用,该产品可大幅提高工程效率并降低长期维护成本,因此我们强烈推荐在相关项目中采用这款解决方案。
    凤凰接触点产品官网链接:
    [https://www.phoenixcontact.com/us/products/3273208](https://www.phoenixcontact.com/us/products/3273208)

3273208参数

参数
长*宽*高 45.7mm*25.2mm*28.7mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

3273208厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3273208数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 背板连接器 - 配件 PHOENIX CONTACT 3273208 3273208数据手册

3273208封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.45 ¥ 29.1525
5+ $ 3.3465 ¥ 28.2779
10+ $ 3.08 ¥ 26.026
30+ $ 2.948 ¥ 24.9106
50+ $ 2.7864 ¥ 23.5451
100+ $ 2.6568 ¥ 22.45
库存: 362
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 29.15
