2900701

产品分类: 背板连接器 - 其他
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,接口模块,VIP-3/SC/RJ45,Phoenix Contact RJ45接口模块, 8针, 母座, DIN 轨安装
供应商型号: 2929080
供应商: element14
标准整包数: 1
PHOENIX CONTACT 背板连接器 - 其他 2900701

2900701概述

    VIP-3/SC/RJ45 界面模块技术手册

    产品简介

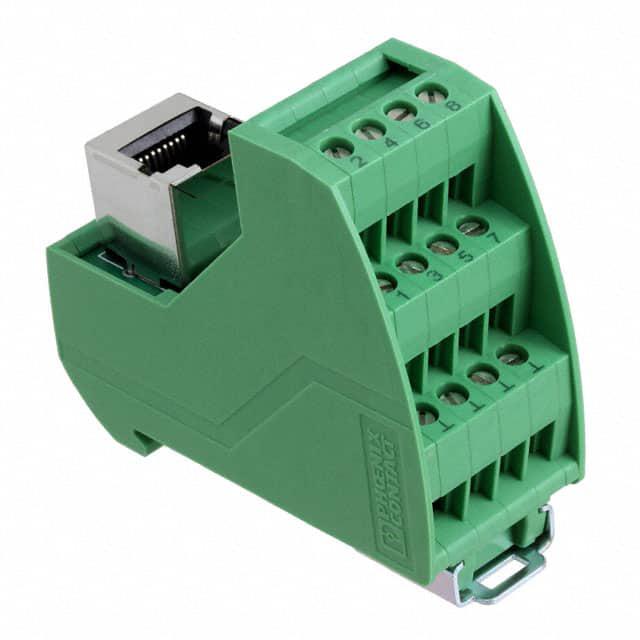

    VIP-3/SC/RJ45 是一款来自德国菲尼克斯(Phoenix Contact)的多功能界面模块。该模块集成了RJ45连接器与螺钉端子接线方式,适用于工业自动化、网络通信和各类机械设备中信号的可靠传输。其独特的设计使其不仅能在标准环境中稳定工作,还能适应极端条件下的严苛要求。这款界面模块主要用于工业控制系统、网络接口扩展以及各类传感器与执行器的连接。

    技术参数


    - 尺寸:
    - 宽度:26.9 毫米
    - 高度:69 毫米
    - 深度:62 毫米
    - 环境条件:
    - 工作温度范围:-20°C 到 +50°C
    - 存储及运输温度范围:-20°C 到 +70°C
    - 电气特性:
    - 最大可承受工作电压:48V AC/DC
    - 最大允许电流(每分支):1A
    - 最大允许电流(所有分支):4A
    - 导线截面积(实心):0.2 mm² 到 4 mm²
    - 导线截面积(绞合):0.2 mm² 到 2.5 mm²
    - 导线截面积(AWG/kcmil):24 至 12
    - 连接方式:
    - 螺钉连接或弹簧夹持连接
    - RJ45 接口,8 个位置

    产品特点和优势


    1. 双接口设计: 集成 RJ45 接口和螺钉端子,便于不同类型的线缆连接,实现更灵活的安装。
    2. 温度适应性强: 广泛的工作温度范围使得它能够在各种恶劣环境下稳定运行。
    3. 高可靠性: 通过严格的质量测试,确保长期稳定的性能表现。
    4. 多标准认证: 符合包括DIN EN 50178在内的多项国际标准,保证了其在工业领域的广泛应用。

    应用案例和使用建议


    - 应用场景: 常用于工业自动化控制系统的信号传输,例如PLC与现场设备之间的连接。此外,在楼宇自动化系统、数据中心布线中也有所应用。
    - 使用建议: 在安装过程中,确保连接处无松动,定期检查导线连接点是否有氧化或腐蚀现象。根据实际需求选择合适的导线规格以保证信号传输质量。

    兼容性和支持


    - 兼容性: VIP-3/SC/RJ45 可以与多种标准的 RJ45 连接器和螺钉端子设备配合使用,提供良好的互操作性。
    - 支持服务: 凭借丰富的技术支持和售后服务体系,菲尼克斯能够为用户提供全方位的技术咨询和问题解答。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 检查导线连接是否紧固;更换质量较差的导线 |
    | 信号传输质量差 | 清洁接触面;确认导线规格符合要求 |
    | 设备过热 | 确保通风良好;降低负载 |

    总结和推荐


    VIP-3/SC/RJ45 界面模块凭借其优良的设计理念和强大的功能性,在众多工业应用场合展现出卓越的性能。无论是从耐用性还是灵活性来看,都具备显著的优势。对于需要高度可靠信号传输的场合,这款界面模块无疑是理想的选择。因此,强烈推荐给那些寻求高质量工业信号连接解决方案的用户。

2900701参数

参数
长*宽*高 26.9mm*69.01mm*69mm
安装方式 螺纹安装
零件状态 在售
包装方式 散装

2900701厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2900701数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 背板连接器 - 其他 PHOENIX CONTACT 2900701 2900701数据手册

2900701封装设计

查看详情并下载
Symbol
Footprint
3D Model
