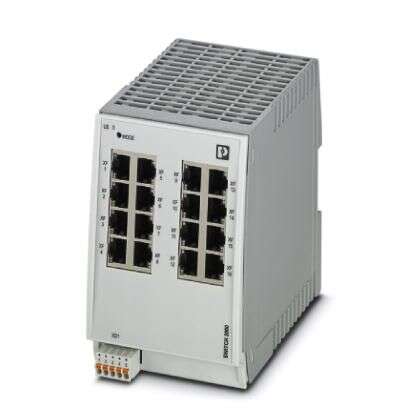

2702903

产品分类: 网络控制器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,IndustrialEthernetSwitch,FLSWITCH2016,Phoenix Contact 以太网交换机, 16个RJ45 端口, 10/100Mbit/s
供应商型号: 2249856
供应商: 欧时
标准整包数: 1
PHOENIX CONTACT 网络控制器 2702903

2702903概述

    # 高质量技术文章:FL SWITCH 2016 工业以太网交换机

    产品简介


    FL SWITCH 2016 是一款工业以太网交换机,适用于PROFINET和EtherNet/IP网络。这款设备具有16个RJ45端口,每个端口的数据传输速率为10/100 Mbps,并且符合PROFINET一致性等级A标准。其主要功能包括网络管理和配置、多协议支持、故障诊断以及冗余管理。此款交换机广泛应用于工业自动化控制领域,适合于需要高可靠性、稳定性和适应恶劣环境的应用场合。

    技术参数


    | 参数类型 | 描述 |

    | 端口数量 | 16个RJ45端口 |
    | 数据传输速率 | 10/100 Mbps |
    | 供电电压范围 | 18 V DC至32 V DC |
    | 最大电流消耗 | 0.5 A(在18 V DC和60°C环境温度下) |
    | 保护等级 | IP20 |
    | 工作温度范围 | 运行温度:0°C至60°C;存储温度:-40°C至85°C |
    | 湿度范围 | 运行湿度:10%至95%(无冷凝);存储湿度同上 |
    | 冲击耐受能力 | 30g(EN 60068-2-27) |
    | 振动耐受能力 | 2g(根据IEC 60068-2-6) |
    | 尺寸 | 宽度:85mm;高度:130mm;深度:119mm |

    产品特点和优势


    FL SWITCH 2016 工业以太网交换机具备多种先进功能,使其在工业环境中表现出色:
    - 未管理模式:提供基本的网络连接和数据传输功能。
    - 媒体冗余协议(MRP)客户端:确保网络的高可靠性和冗余能力。
    - 虚拟局域网(VLAN):增强网络安全性和网络管理能力。
    - DHCP客户端/服务器:简化网络配置过程,方便快速启动和部署。
    - 快速生成树协议(RSTP):提升网络拓扑灵活性和稳定性。
    - 网络管理:支持web管理界面、SNMP和命令行界面,便于远程监控和管理。

    应用案例和使用建议


    应用案例
    FL SWITCH 2016 工业以太网交换机可应用于各种工业自动化系统,如工厂自动化、过程控制系统等。例如,在智能工厂中,它可以作为核心网络设备,连接PLC(可编程逻辑控制器)、HMI(人机界面)、传感器等设备,实现高效的数据通信和控制。
    使用建议
    为了最大化设备的性能,建议采取以下措施:
    - 在安装前仔细检查并记录所有端口的状态,确保连接的电缆符合规范要求。
    - 使用FL NETWORK MANAGER软件进行快速配置和管理。
    - 对于复杂网络拓扑,考虑使用VLAN和QoS设置来优化流量管理和带宽分配。
    - 定期检查设备状态指示灯,及时发现并处理可能的网络故障。

    兼容性和支持


    FL SWITCH 2016 工业以太网交换机与其他工业自动化设备具有良好的兼容性,支持多种工业协议。厂商提供技术支持服务,通过电话或现场支持(收费),确保客户能够获得及时的帮助。

    常见问题与解决方案


    问题1:设备无法正常启动
    解决方案:检查电源输入是否正确连接,并确认供电电压在允许范围内。
    问题2:网络连接不稳定
    解决方案:重新配置VLAN设置,检查是否有网络风暴现象。如果有必要,调整RSTP设置以优化网络性能。
    问题3:LED指示灯异常
    解决方案:参考设备的手册或联系厂商的技术支持团队进行故障排查。

    总结和推荐


    FL SWITCH 2016 工业以太网交换机凭借其高可靠性、多功能性和广泛的适用性,在工业自动化控制领域表现出色。无论是新项目的部署还是现有系统的升级,都是一个理想的选择。强烈推荐用于对网络性能和可靠性要求较高的工业应用场景。

2702903参数

参数
工作电流 -
工作电压 -
接口 -
灵敏度 -
频段 -
安装方式 DIN导轨安装
包装方式 散装

2702903厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2702903数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 网络控制器 PHOENIX CONTACT 2702903 2702903数据手册

2702903封装设计

查看详情并下载
Symbol
Footprint
3D Model
