2702324

产品分类: 网络控制器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,IndustrialEthernetSwitch,FLSWITCH2008,Phoenix Contact 以太网交换机, 8个RJ45 端口, 10/100Mbit/s
供应商型号: 2249851
供应商: 海外现货
标准整包数: 1

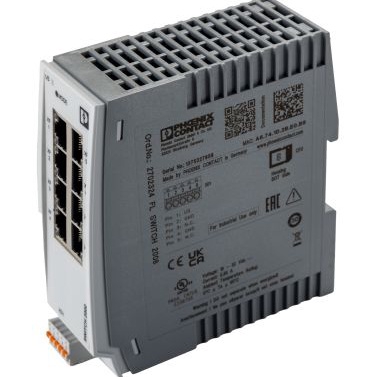

PHOENIX CONTACT 网络控制器 2702324

2702324概述


    产品简介

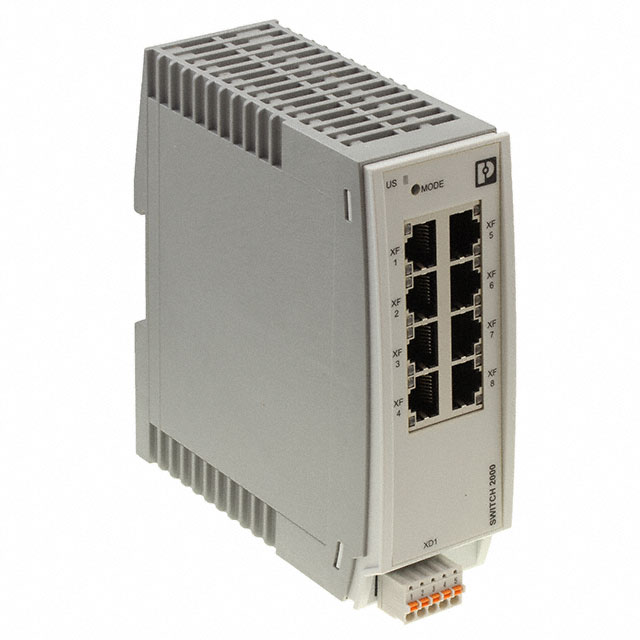

    FL SWITCH 2008是一款工业以太网交换机,具有8个RJ45端口,每个端口支持10/100 Mbps的数据传输速率。这款交换机符合PROFINET Conformance-Class A标准,专为工业应用设计。它不仅支持标准的以太网功能,还具备高级网络管理能力,适用于PROFINET和EtherNet/IP™网络。

    技术参数


    一般规格
    - 型号: FL SWITCH 2008
    - 项号: 2702324
    - 重量(含包装): 385.6克
    - 重量(不含包装): 240克
    - 起订量: 1件
    - 销售类别: DN17
    - 产品类别: DNN121
    - 产地: 德国(DE)
    - 包装单位: 1件
    尺寸和安装
    - 宽度: 45毫米
    - 高度: 130毫米
    - 深度: 119毫米
    - 安装方式: DIN导轨安装
    - 外壳材料: 玻璃纤维增强聚碳酸酯
    接口和连接
    - 接口数量: 8个RJ45端口
    - 传输速度: 10/100 Mbps
    - 连接方式: 自动协商和自动交叉
    - 连接方法: 压接弹簧连接
    - 最大电流消耗: 0.35 A(在24 V DC和60°C环境温度下)
    - 典型电流消耗: 180 mA(在24 V DC和25°C环境温度下)
    电气特性
    - 供应电压范围: 18 V DC ... 32 V DC
    - 电源连接: COMBICON,最大导线截面面积1.5 mm²
    - 残留纹波: 3.6 VPP(在允许电压范围内)
    - 最大功率耗散: 4.86 W(在24 V DC和60°C环境温度下)
    - 绝缘等级: III级(符合VDE 0106标准)
    环境条件
    - 保护等级: IP20
    - 操作温度范围: 0°C ... 60°C
    - 存储/运输温度范围: -40°C ... 85°C
    - 操作湿度范围: 10% ... 95%(无凝露)
    - 存储/运输湿度范围: 10% ... 95%(无凝露)

    产品特点和优势


    独特功能
    - VLAN支持: 可配置最多8个VLAN。
    - 管理功能: 支持SNMPv1/v2/v3、Web界面管理和命令行界面(Telnet, SSH)。
    - 冗余协议: 支持MRP(媒体冗余协议)和RSTP(快速生成树协议)。
    - 网络诊断: 支持IEEE 802.3标准,具备信号延迟、链路状态显示等基本功能。
    优势
    - 易用性: 配备FL NETWORK MANAGER软件,方便快速启动和调试。
    - 高可靠性: 符合EN 61000-6-2标准,具备良好的电磁兼容性。
    - 长寿命: MTBF高达56.66年(在55°C,100%操作周期条件下)。

    应用案例和使用建议


    应用场景
    FL SWITCH 2008广泛应用于工业自动化领域,如工厂自动化系统、楼宇管理系统等。例如,在一个需要高速稳定数据传输的生产线中,FL SWITCH 2008可以确保每个设备之间的高效通信。
    使用建议
    - 布线建议: 使用符合温度范围要求的铜制电缆进行连接,确保稳定的传输质量。
    - 环境考虑: 在安装时需注意环境温度和湿度,避免极端条件下影响设备性能。
    - 冗余配置: 考虑采用MRP和RSTP冗余协议,提高系统的稳定性和容错能力。

    兼容性和支持


    兼容性
    - 与其他设备: 与支持PROFINET和EtherNet/IP™标准的设备兼容。
    - 软件工具: 支持FL NETWORK MANAGER软件进行配置和管理。
    厂商支持
    - 电话和技术支持: 提供电话技术支持,按次收费。
    - 下载资源: 可通过产品详细页面下载认证证书和相关文档。

    常见问题与解决方案


    问题及解决方案
    - 问题: 设备无法正常启动。
    - 解决方法: 检查电源电压是否在18 V DC至32 V DC之间,确保正确的电压输入。
    - 问题: 数据传输不稳定。
    - 解决方法: 检查连接电缆的质量和连接稳定性,确认所有电缆连接良好。
    - 问题: 不能正确识别VLAN。
    - 解决方法: 进入交换机管理界面检查VLAN配置,确保所有端口正确分配到相应的VLAN。

    总结和推荐


    FL SWITCH 2008是一款性能卓越、功能丰富的工业以太网交换机,尤其适合工业自动化领域的应用。它在高可靠性、冗余支持和易用性方面表现出色,能够满足大部分工业环境中对数据传输的要求。推荐在对网络稳定性和可靠性有较高需求的应用场合使用。
    总之,FL SWITCH 2008凭借其强大的功能和出色的性能,成为工业网络管理的理想选择。

2702324参数

参数
灵敏度 -
频段 -
工作电流 180mA
工作电压 18.5V(DC)
接口 Ethernet
长*宽*高 45mm(宽度)*130mm(高度)
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

2702324厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2702324数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 网络控制器 PHOENIX CONTACT 2702324 2702324数据手册

2702324封装设计

查看详情并下载
Symbol
Footprint
3D Model
