1085039

产品分类: 网络控制器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,IndustrialEthernetSwitch,FLSWITCH1005N,Phoenix Contact 以太网交换机, FL SWITCH 1000 系列, 5个RJ45 端口, 10/100Mbit/s
供应商型号: PTP-1085039
供应商: 海外现货
标准整包数: 1
PHOENIX CONTACT 网络控制器 1085039

1085039概述

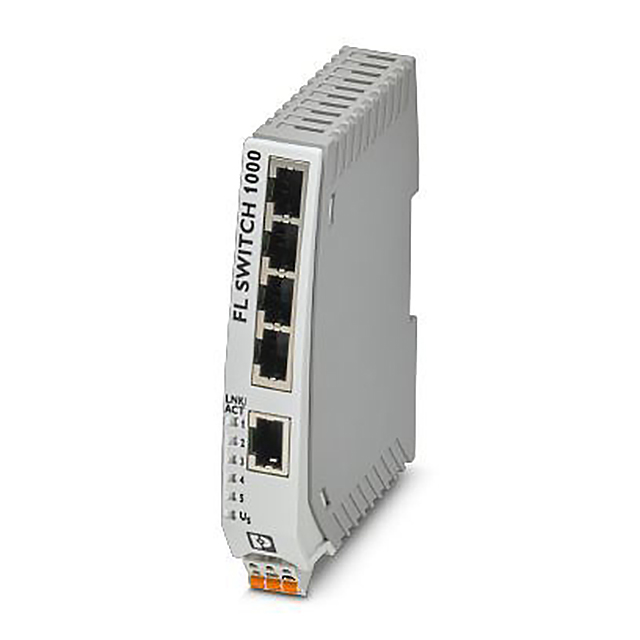

    # FL SWITCH 1005N - Industrial Ethernet Switch

    产品简介


    FL SWITCH 1005N 是一款工业级以太网交换机,提供五端口的RJ45接口,每个端口均支持10/100 Mbps的数据传输速率。这款产品专为工业环境设计,具备自动检测传输速度和交叉连接的功能,并支持QoS(服务质量)优先级,广泛应用于工业自动化、机器人控制、楼宇自动化等领域。

    技术参数


    - 端口数量: 5个RJ45端口
    - 传输速率: 10/100 Mbps
    - 传输介质: 铜缆
    - 电源电压: 24 V DC(典型电流消耗:19 mA)
    - 供电范围: 9 V DC...32 V DC(或18 V AC...30 V AC)
    - 最大功率耗散: 0.99 W(在24 V DC条件下)
    - 保护等级: IP30
    - 工作温度范围: -10°C...60°C(存储/运输温度:-40°C...85°C)
    - 湿度范围: 5%...95%(非冷凝状态)
    - 海拔高度: 最大2000米
    - 认证标准: UL 61010-1, UL 61010-2-201, UL 62368-1, FCC Class A, EN 61000-4 系列标准等

    产品特点和优势


    - 多端口支持: 具有五个10/100 Mbps的RJ45端口,能够高效处理多路数据传输。
    - 自适应功能: 支持自动检测和交叉连接,简化安装和配置过程。
    - 优先级服务: QoS(服务质量)功能优先处理重要消息,确保关键任务数据传输。
    - LED诊断指示灯: 提供实时的端口状态和活动情况显示。
    - 耐久性: 满足MIL-HDBK-217F标准下的高可靠性和长寿命要求,MTTF可达167.2年(在25°C时)。
    - 节能: 符合IEEE 802.3az标准的能效以太网设计,降低能耗。
    - 网络协议支持: 兼容PROFINET协议,支持Conformance Class A。

    应用案例和使用建议


    应用案例
    FL SWITCH 1005N 主要应用于工业自动化系统,如工厂生产线上的数据采集与控制系统。例如,在一条自动装配线上,多个传感器和执行器通过交换机连接到中央控制器,实现高效协同工作。
    使用建议
    - 在安装时,应确保交换机正确安装在DIN导轨上,避免受到机械振动的影响。
    - 为了提高系统的稳定性,建议在网络拓扑结构设计时采用环形结构,增加冗余路径,以防止单点故障导致整个系统失效。
    - 在选择传输线材时,应优先考虑屏蔽电缆以减少外界电磁干扰对数据传输的影响。

    兼容性和支持


    FL SWITCH 1005N 可与多种工业设备和控制系统无缝对接,适用于各种基于PROFINET的工业以太网应用场景。制造商提供了全面的技术支持,包括用户手册、安装指南、技术文档等资料,以及在线技术支持服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法正常启动 | 检查电源接线是否正确,确认输入电压符合要求。 |
    | 数据传输不稳定 | 重启设备,并检查传输线缆是否有损坏或接触不良的情况。 |
    | LED指示灯异常 | 确认各个端口的状态,排除硬件故障,必要时更换端口模块。 |

    总结和推荐


    FL SWITCH 1005N 作为一款高性能的工业级以太网交换机,具备强大的功能和稳定的表现。其自适应传输速率和交叉连接功能大大简化了安装过程,而QoS和LED诊断指示灯则确保了数据传输的可靠性和设备的便捷维护。综合来看,该产品非常适合用于工业自动化领域的数据传输和管理。强烈推荐用于需要高性能和稳定性的工业环境。

1085039参数

参数
接口 -
灵敏度 -
频段 -
工作电流 -
工作电压 9V(DC)
安装方式 DIN导轨安装
零件状态 在售
包装方式 盒装

1085039厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1085039数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 网络控制器 PHOENIX CONTACT 1085039 1085039数据手册

1085039封装设计

查看详情并下载
Symbol
Footprint
3D Model
